تجهیزات اندازه گیری ضخامت دیواره فلز اولتراسونیک فلزی

اطلاعات پایه
محل منبع: چين
نام تجاری: TMTeck
گواهی: CE
شماره مدل: TM281
مقدار حداقل تعداد سفارش: 1pc
قیمت: Negotiation
جزئیات بسته بندی: کارتن 30 * 15 * 24cm 2.5kg
زمان تحویل: کار 3 تا 5 روز
شرایط پرداخت: T/T، وسترن یونیون، پی پال
قابلیت ارائه: 100PCS / دو هفته
اطلاعات تکمیلی
نوع نمایش: 2.4 '' رنگ OLED ، 320 × 240 پیکسل ، کنتراست 10،000: 1 اصول کارکرد، اصول جراحی، اصول عملکرد: پالس اکو با مبدل های دوتایی elemet
محدوده اندازه گیری: بسته به نوع مواد ، کاوشگر و سطح سطح ، از 50/0 تا 508 میلی متر (0.02 '' تا 20.00 ') اندازه گیری قطعنامه: انتخاب 0.01 میلی متر ، 0.1 میلی متر (قابل انتخاب 0.001 '' ، 0.01 '')
واحدها: اینچ یا میلیمتر اصلاح حالت: RF + ، RF- ، HALF + ، HALF- ، FULL
حالت نمایش: ضبط عادی ، حداقل / حداکثر ، DIFF / RR، ، اسکن ، B- اسکن تصحیح مسیر V: خودکار
نرخ بروز رسانی: قابل انتخاب 4Hz ، 8Hz ، 16Hz محدوده سرعت مواد: 500 تا 9999m / s (0.0197 تا 0.3939 در میکروگرم)
برجسته:

ultrasonic gauge thickness tester

,

ultrasonic metal thickness gauge

,

ultrasonic thickness measuring device


توضیحات محصول

سنج و ضخامت اولتراسونیک A&B اسکن برای آزمایش ضخامت لاستیک TM281

توضیحات محصول:



صفحه نمایش رنگی سری TM281 با اندازه گیری ضخامت اولتراسونیک A / B-Scan در حل اندازه گیری ضخامت های مختلف


امکانات:


2.4 اینچ رنگ OLED ، 320 240 240 پیکسل ، کنتراست 10،000: 1


اسکن رنگی زنده

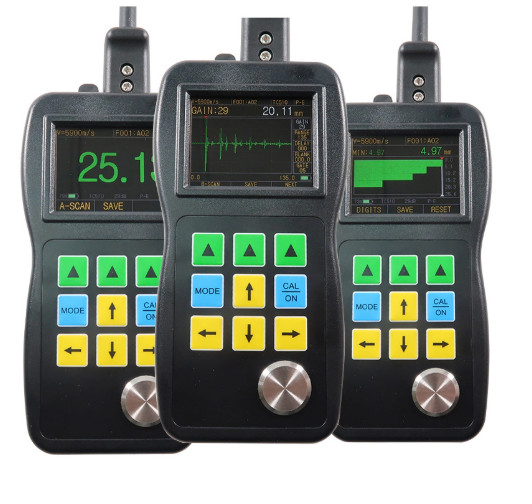

تجهیزات اندازه گیری ضخامت دیواره فلز اولتراسونیک فلزی 0



Users could directly see the color waveform of the ultrasonic sound (or A-scan) on the screen, which is quite important for the occasions that we need to check the correctness of the testing results. کاربران می توانند شکل موج رنگ صدای اولتراسونیک (یا اسکن A) را به طور مستقیم بر روی صفحه مشاهده کنند ، که برای مواقعی که برای بررسی صحت نتایج آزمایش لازم است ، بسیار مهم است. Many cases will cause wrong testing results or even noreadings. بسیاری از موارد منجر به نتایج آزمایش اشتباه یا حتی نارضایتی خواهد شد. We could find the causes easily through the A-scan. ما می توانیم علایم را از طریق اسکن A به راحتی پیدا کنیم. Adjust the three parameters of GAIN, BLACKING, GATE, and then we will get the right readings. سه پارامتر GAIN ، BLACKING ، GATE را تنظیم کنید و بعد خوانش های مناسب را دریافت خواهیم کرد.
رنگ زنده B- اسکن
تجهیزات اندازه گیری ضخامت دیواره فلز اولتراسونیک فلزی 1



TM281 series thickness gauge has time base B-scan function. سنج ضخامت سری TM281 دارای عملکرد زمان اسکن پایه ای B است. Move the probe along the workpiece surface, then the cross -sectional profile of the workpiece display, use for observe the underside contour of the workpiece.It could be automatically capture a minimum value of the B-scan image, and indicate the position of the minimum by a red triangle. کاوشگر را در امتداد سطح قطعه کار حرکت دهید ، سپس نمای متقاطع نمایشگر قطعه کار ، برای مشاهده کانتور زیرین قطعه کار استفاده کنید. این می تواند به صورت خودکار حداقل مقدار تصویر B- اسکن را ضبط کند ، و موقعیت آن را نشان دهد حداقل با یک مثلث قرمز. You can see any point thickness value of the B-scan image by moving the pointer. با حرکت دادن اشاره گر می توانید هر مقدار ضخامت نقطه ای از تصویر اسکن B را مشاهده کنید.





از طریق عملکرد پوشش دیگر نیازی به اتلاف وقت برای از بین بردن پوشش نیست

Now TM281D and TM281DL also have this widely acclaimed function. اکنون TM281D و TM281DL نیز این عملکرد گسترده را تحسین می کنند. It's realized by measuring the two continuous bottom surface of the substrate. این با اندازه گیری دو سطح زیرین مداوم بستر تحقق می یابد. This mode also has more advantages: این حالت مزایای بیشتری نیز دارد:

  1. معافیت صفر کالیبراسیون
  2. پایداری بالا ، مقدار اندازه گیری تحت تأثیر فشار پروب ، ضخامت لایه اتصال و گرد و غبار سطح قطعه کار نیست.
  3. صفر رانش

عملکرد عملی بیشتر :


اختلاف / کاهش نرخ: Difference mode displays the difference between the actual value and the normal value. حالت اختلاف تفاوت بین مقدار واقعی و مقدار معمولی را نشان می دهد. Reduction rate calculates and shows the percentage of the thickness reduction when the material becomes thin. کاهش نرخ محاسبه و درصورتی که مواد نازک می شوند درصد کاهش ضخامت را نشان می دهد. Typical application is to measure the metal material which is due to bending and becomes thin. کاربرد معمول اندازه گیری مواد فلزی است که به دلیل خم شدن و نازک شدن آن است.

Max./Min. حداکثر / مین Capture: گرفتن: در این حالت ضخامت فعلی ، حداقل ضخامت و حداکثر ضخامت همزمان در صفحه نمایش داده می شوند.

حالت هشدار: هنگام هشدار تغییر پویا ، رنگ خوانش ضخامت را تغییر می دهد.

نرخ بروز رسانی: Selectable 4Hz, 8hz and 16Hz. قابل انتخاب 4 هرتز ، 8 هرتز و 16 هرتز. 4Hz for ordinary application, when you need a quick scan, such as high temperature measurement, you can choose higher update frequency. 4Hz برای کاربردهای معمولی ، هنگامی که به اسکن سریع مانند اندازه گیری دمای بالا نیاز دارید ، می توانید فرکانس بروزرسانی بالاتر را انتخاب کنید.

چند زبان موجود: چینی ، انگلیسی ، ژاپنی ، فرانسوی ، آلمانی.

تجهیزات اندازه گیری ضخامت دیواره فلز اولتراسونیک فلزی 2
 پروب استاندارد TC510:



The probe is the heart of the instrument,TMTeck has the world's leading probe production technology. این کاوشگر قلب ساز است ، TMTeck دارای فناوری برتر تولید پروب در جهان است. TC510 probe uses the high performance piezoelectric ceramic chip, with integrated metal die-casting shell, practical design of probe and cable separated, regardless of costs to create high quality . کاوشگر TC510 از تراشه پیزوالکتریک سرامیکی با کارایی بالا و دارای پوسته یکپارچه ریخته گری فلزی ، طراحی عملی کاوشگر و کابل جدا شده ، صرف نظر از هزینه های ایجاد کیفیت بالا استفاده می کند.

تفاوت بین سنجهای ضخامت اولتراسونیک سری TM281

  TM281 TM281D TM281DL
نمایش رنگ
اسکن زنده
اسکن مبتنی بر زمان
کنترل Gain و Gate
خالی
پوشش ها و پوشش ها ×
اطلاعات چوب × ×
نرم افزار DataView × ×


مشخصات سنج ضخامت اولتراسونیک TM281DL

نوع نمایش 2.4 '' رنگ OLED ، 320 × 240 پیکسل ، کنتراست 10،000: 1
اصول کارکرد، اصول جراحی، اصول عملکرد پالس اکو با مبدل های دوتایی elemet
محدوده اندازه گیری بسته به نوع ماده ، پروب و سطح سطح ، از 50/0 تا 508 میلی متر (0.02 '' تا 20.00 ')
اندازه گیری قطعنامه انتخاب 0.01 میلی متر ، 0.1 میلی متر (قابل انتخاب 0.001 '' ، 0.01 '')
واحدها اینچ یا میلیمتر
اصلاح حالت RF + ، RF- ، HALF + ، HALF- ، FULL
حالت نمایش ضبط عادی ، حداقل / حداکثر ، DIFF / RR، ، اسکن ، B- اسکن
تصحیح مسیر V خودکار
نرخ بروز رسانی قابل انتخاب 4Hz ، 8Hz ، 16Hz
محدوده سرعت مواد 500 تا 9999m / s (0.0197 تا 0.3939 در میکروگرم)
زبان ها انگلیسی ، فرانسوی ، آلمانی ، ژاپنی ، چینی
تنظیمات هشدار Minimum and Maximum alarms. حداقل و حداکثر آلارم. Range of 0.25mm to 508mm (0.010'' to 20.00''). دامنه 0.25 mm تا 508 mm (0.010 '' تا 20.00 ''). Dynamic waveform color change on alarm تغییر رنگ پویای موج در زنگ
نیازمندی های قدرت 2 باتری سایز AA
زمان کار تقریباً 40 ساعت
خاموش کردن دستگاه پس از 5 ، 10 ، 20 دقیقه از عدم فعالیت ، همیشه فعال یا خاموش انتخاب کنید
دمای کارکرد -10 ℃ تا + 50 ℃ (+ 10 ° F تا + 12 ° F)
اندازه 156mm × 75mm × 38mm (H × W × D)
وزن 270 گرم از جمله باتری


تحویل استاندارد

نام تعداد
بدنه اصلی 1
پویشگر 1
باتری 1
پیوند 1
کیف دستی 1
دفترچه راهنما 1
کابل یو اس بی 1
نرم افزار 1



تجهیزات اندازه گیری ضخامت دیواره فلز اولتراسونیک فلزی 3

تجهیزات اندازه گیری ضخامت دیواره فلز اولتراسونیک فلزی 4

تجهیزات اندازه گیری ضخامت دیواره فلز اولتراسونیک فلزی 5
