Tfd320PLUS Ultrasonic Flaw Detector / Like Olympus Flaw Detector Dac Avg B Scan Dual 4a

اطلاعات پایه
محل منبع: چين
نام تجاری: TMTECK
گواهی: CE、ISO9001
شماره مدل: TFD320PLUS
مقدار حداقل تعداد سفارش: 1
قیمت: Negotiation
جزئیات بسته بندی: کارتن
زمان تحویل: 5-8 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 30PCS / دو هفته
اطلاعات تکمیلی
برد اندازه گیری (میلی متر): 2.5 × 10000 صفر(μs): 0.0 ~ 99.99
نوع بندر: BNC محدوده فرکانس (MHz): 0.5 × 20
H×W×D(mm): 210×156×40
برجسته:

آشکارساز عیب مرحله ای

,

آشکارساز عیب ابزار


توضیحات محصول

تشخیص عیب اولتراسونیک TFD320PLUS DAC AVG & B scan Dual 4A Ultrasonic Flaw Detector

DAC AVG & B scan Dual 4A Ultrasonic Flaw Detector TFD320PLUS برای گیت و زنگ DAC و ویدیوی 5 دقیقه ای


★ گفتگوی تعاملی کاربر پسند به عملیات هایی مانند کالیبراسیون، ایجاد منحنی ها و غیره کمک می کند.
★ همه ابزارهایی که نیاز دارید: DAC، AVG، TCG، AWS.
★ فرکانس تکرار پالس: تنظیم دقیق 20-2000 هرتز، اسکن با سرعت بالا، بدون از دست دادن.
★ نسبت سیگنال به نویز بالا، اکو واضح و پایدار، طراحی ضد نویز، مناسب برای شرایط کاری سخت.
★ 12 رقمی پس از میلاد، نمونه برداری با سرعت بالا منجر به نمودار اکو بهتر با تمام جزئیات می شود.حساس است و می تواند حتی عیوب کوچک را تشخیص دهد.
★ می توانید از فرکانس پروب 25M کاملا استفاده کنید.
★ سرعت بالا در زمان واقعی ضبط ویدئو تشخیص نقص.فضای ذخیره سازی نامحدود USB.
★ استاندارد IP65.آلیاژ + ژل سیلیکا، ضد آب و گرد و غبار، جامد و ماندگاری همیشه.پشتیبانی میرایی باعث می شود در هر زاویه ای بایستد.
★ باتری با یک بار شارژ 15 ساعت دوام می آورد.هر باتری دارای کنترل شارژ مخصوص به خود است، بنابراین با دو باتری می تواند شبانه روز کار کند.

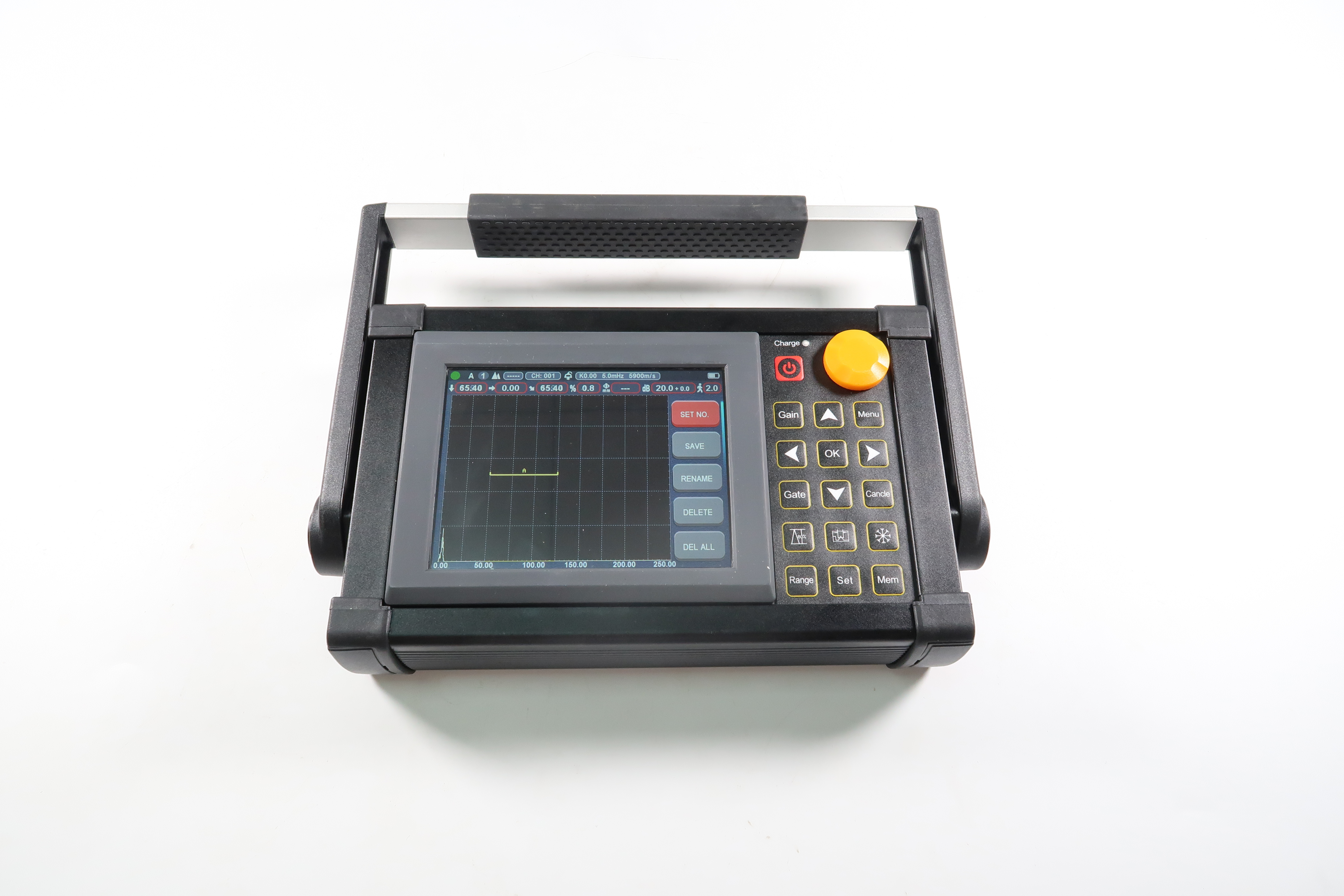

Tfd320PLUS Ultrasonic Flaw Detector / Like Olympus Flaw Detector Dac Avg B Scan Dual 4a 0Tfd320PLUS Ultrasonic Flaw Detector / Like Olympus Flaw Detector Dac Avg B Scan Dual 4a 1Tfd320PLUS Ultrasonic Flaw Detector / Like Olympus Flaw Detector Dac Avg B Scan Dual 4a 2Tfd320PLUS Ultrasonic Flaw Detector / Like Olympus Flaw Detector Dac Avg B Scan Dual 4a 3Tfd320PLUS Ultrasonic Flaw Detector / Like Olympus Flaw Detector Dac Avg B Scan Dual 4a 4

مشخصات فنی
محدوده: 0-10000 میلی متر، در سرعت فولاد
سرعت مواد: 100 تا 20000 متر بر ثانیه
فرکانس تکرار پالس: 20-2000 هرتز
محدوده دینامیکی:≥38dB
خطی: افقی: +/-0.2٪، عمودی: 2.0٪، دقت تقویت کننده +/-1 دسی بل.
قدرت تفکیک:> 40dB (5P14)
میزان حساسیت:>66dB
رد کردن (سرکوب): 0 تا 80 درصد ارتفاع تمام صفحه
تنظیم استقلال 500، هر معیاری را می توان آزادانه وارد کرد، ما می توانیم در صحنه بدون بلوک تست کار کنیم.
حافظه بزرگ از نمودار 1000 A
حالت‌های تست: اکو پالس، دو عنصر و انتقال از طریق
انواع کاوشگر: تک مستقیم، تک زاویه، داول مستقیم، داول آنلژ، از طریق، خزنده، سطح
مانیتور دروازه: دو دروازه مستقل قابل کنترل در کل محدوده رفت و برگشت
واحدها: اینچ یا میلی متر
برق مورد نیاز: برق AC 100-240 VAC، 50-60 هرتز
تاخیر نمایش: -20 تا 3400 میکروثانیه
تأخیر پروب / آفست صفر: 0 تا 99.99 میکرو ثانیه
بسته باتری قابل شارژ داخلی لیتیوم یون با ولتاژ 7.2 ولت با 8000 میلی آمپر ساعت
15 ساعت زمان اسمی کار بسته به روشنایی صفحه نمایش
4 ساعت زمان شارژ معمولی
H×W×D(mm): 240×150×50 (mm)
وزن: 1.4 کیلوگرم
دمای عملیاتی: -10 ℃ تا 50 ℃
دمای ذخیره سازی: -30 تا 50 درجه سانتیگراد
انرژی پالس: 70 ولت، 100 ولت، 200 ولت، 300 ولت، 400 ولت، 500 ولت قابل انتخاب
اصلاح: نیم موج مثبت، نیمه موج منفی، موج کامل، سیستم RF
پهنای باند (گذر باند تقویت کننده): 0.2 تا 25 مگاهرتز
مانیتور دروازه: دو دروازه مستقل قابل کنترل در کل محدوده رفت و برگشت
حساسیت: حداکثر 110 دسی بل در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 دسی بل.
اتصالات مبدل: LEMO 01
کارکرد

نمایش خودکار محل دقیق نقص (عمق d، سطح p، فاصله s، دامنه، sz dB، ф).
اندازه‌گیری نقص: اندازه‌گیری خودکار نقص با استفاده از AVG یا DAC/TCG، سرعت گزارش پذیرش یا رد نقص.
کالیبراسیون خودکار مبدل نقطه صفر، زاویه، لبه جلو و سرعت مواد.( V2 و دو سوراخ )
راحت برای ساخت و استفاده از DAC/TCG و AVG برای ارزیابی اکو، منحنی را می توان تغییر داد و جبران کرد.
با اتصال U-Disk، دستگاه می تواند حافظه نامحدودی دریافت کند.
ساخت خودکار ویدئو از فرآیند تست و پخش.استفاده از upan، طول ویدیو نامحدود است. (گزینه)
اسکن رنگی B. (گزینه)
15 استاندارد در واحد وجود دارد.
اتصال دندان آبی به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل. (گزینه)
AWS D1.1.
قابلیت تصحیح سطح منحنی
عملکرد اندازه گیری ارتفاع ترک.
بزرگنمایی گیت: گستره گیت در کل عرض صفحه پخش می شود.
عملکرد به دست آوردن خودکار
پاکت: نمایش همزمان اسکن A زنده با نرخ به روز رسانی 70 هرتز و پاکت اسکن A
نمایش دادن.
Peak Hold: شکل‌های موج اوج منجمد را با A-Scan‌های زنده مقایسه کنید تا به راحتی نتایج آزمایش را تفسیر کنید.
Scan Freeze: انجماد صفحه نمایش داده های شکل موج و مسیر صدا را نگه می دارد.
زنگ هشدار: بیپ و LED.
ساعت واقعی.
اکو را پر کنید.
علامت گرفتن.
رنگ پژواک درون دروازه.

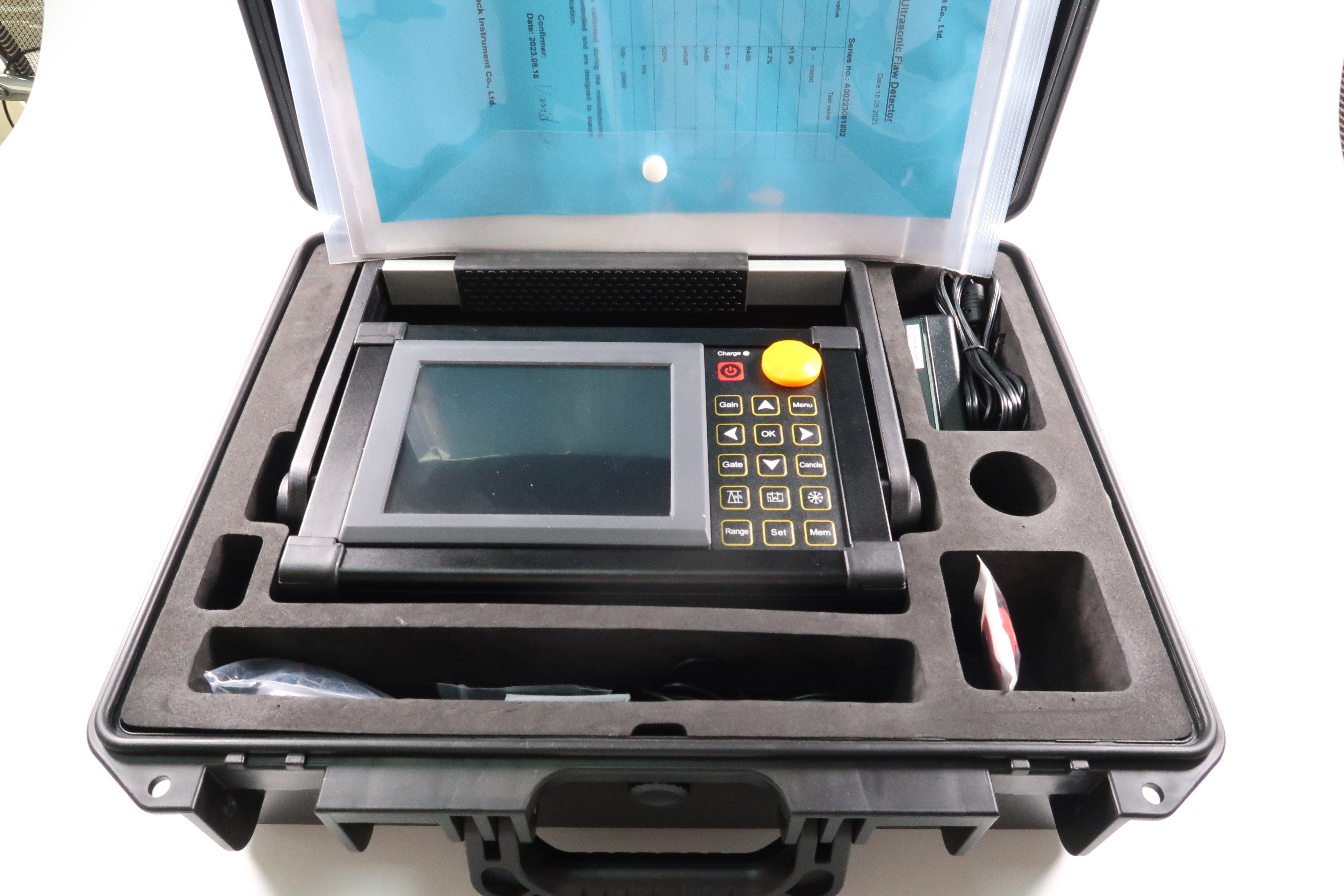

بسته ابزار پایه

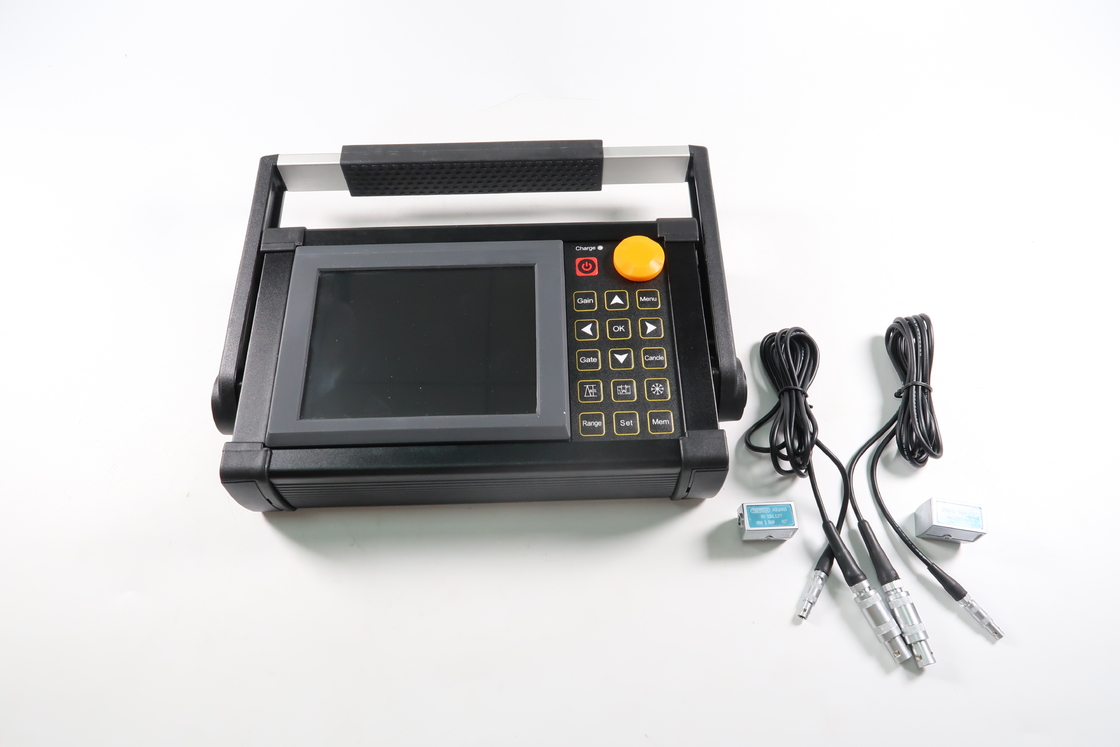

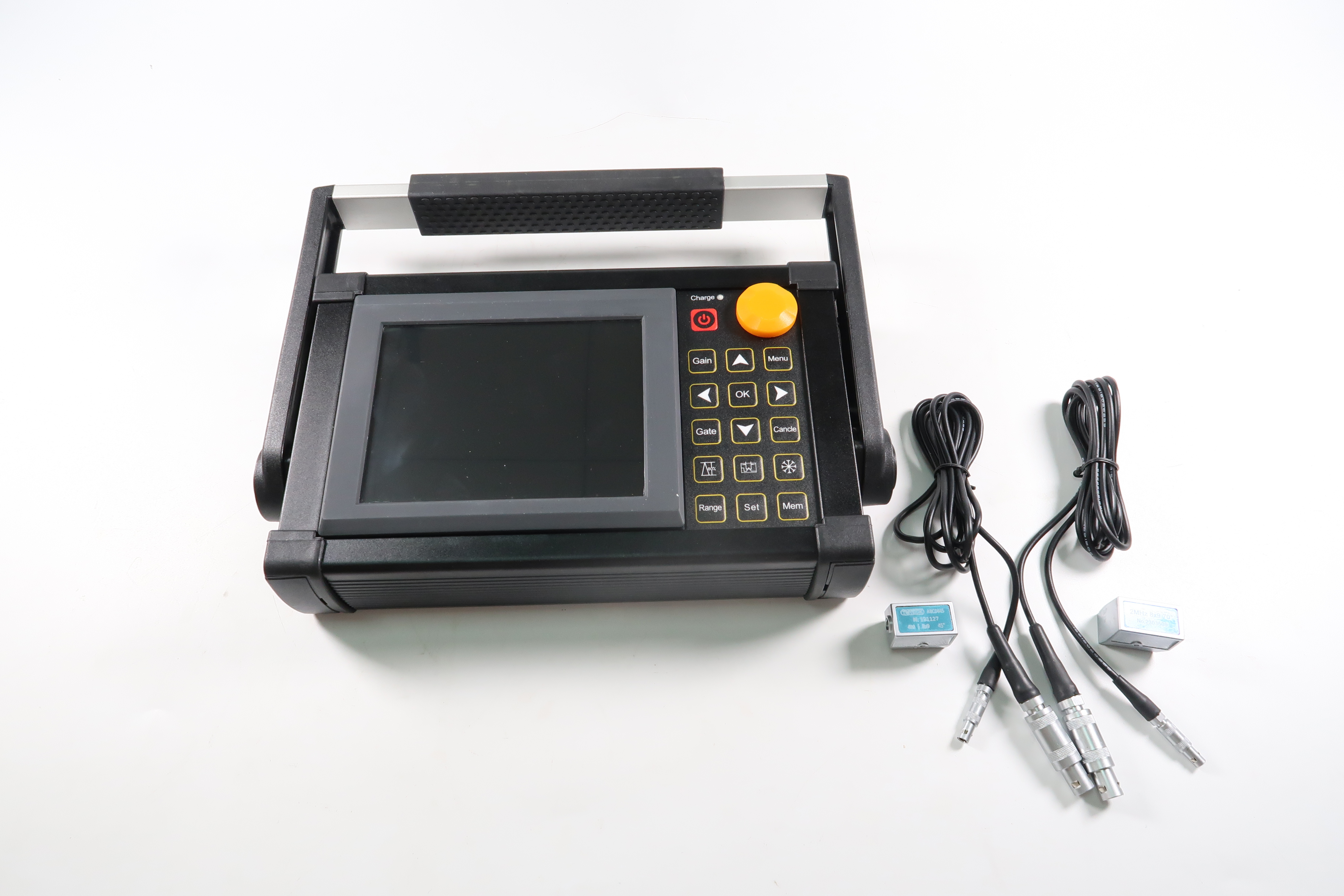

1. ردیاب عیوب اولتراسونیک قابل حمل
2. مبدل پرتو مستقیم (2.5 مگاهرتز، Φ20)
3. مبدل پرتو زاویه ای (4 مگاهرتز، 8 میلی متر × 9 میلی متر، 60 درجه)
4. کابل اتصال برای مبدل (Q9-C9 و C9-C5)
5. پکیج باتری لیتیوم یونی قابل شارژ 8 آمپر ساعت
6. واحد منبع تغذیه/شارژر
7. راهنمای عملیات به زبان انگلیسی
