نوع نمایش: | 2.4 '' رنگ OLED ، 320 × 240 پیکسل ، کنتراست 10،000: 1 | اصول کارکرد، اصول جراحی، اصول عملکرد: | پالس اکو با مبدل های دوتایی elemet |
---|---|---|---|
محدوده اندازه گیری: | بسته به نوع مواد ، کاوشگر و سطح سطح ، از 50/0 تا 508 میلی متر (0.02 '' تا 20.00 ') | اندازه گیری قطعنامه: | انتخاب 0.01 میلی متر ، 0.1 میلی متر (قابل انتخاب 0.001 '' ، 0.01 '') |
واحدها: | اینچ یا میلیمتر | اصلاح حالت: | RF + ، RF- ، HALF + ، HALF- ، FULL |
حالت نمایش: | ضبط عادی ، حداقل / حداکثر ، DIFF / RR، ، اسکن ، B- اسکن | تصحیح مسیر V: | خودکار |
نرخ بروز رسانی: | قابل انتخاب 4Hz ، 8Hz ، 16Hz | محدوده سرعت مواد: | 500 تا 9999m / s (0.0197 تا 0.3939 در میکروگرم) |
برجسته: | ضخامت سنج اولتراسونیک 2.4 ",ضخامت سنج اولتراسونیک 4Hz,ضخامت سنج اولتراسونیک کاملاً خودکار |

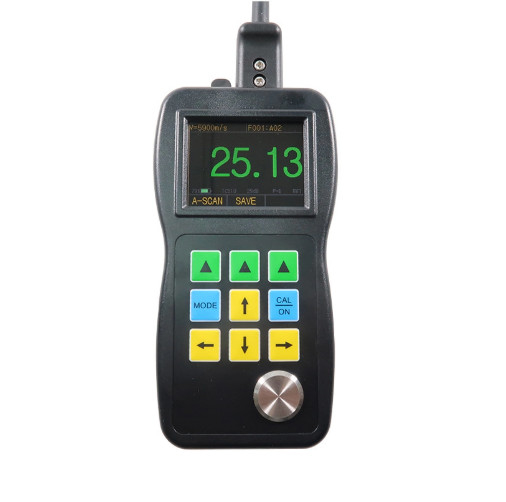

ضخامت سنج التراسونیک A&B Scan برای آزمایش ضخامت لاستیک TM281
توضیحات محصول:
صفحه نمایش رنگی سری TM281 با ضخامت سنج التراسونیک A/B-Scan حرفه ای در حل مختلف اندازه گیری ضخامت دشوار
امکانات:
2.4 اینچ OLED رنگ ، 320 240 240 پیکسل ، کنتراست 10000: 1
زنده اسکن A-Scan
کاربران می توانند به طور مستقیم شکل موج رنگ اولتراسونیک (یا اسکن A) را روی صفحه مشاهده کنند ، که برای مواردی که ما باید صحت نتایج آزمایش را بررسی کنیم بسیار مهم است.بسیاری از موارد منجر به نتایج اشتباه آزمایش یا حتی ناراحتی می شود.ما می توانیم علل را به راحتی از طریق اسکن A پیدا کنیم.سه پارامتر GAIN ، BLACKING ، GATE را تنظیم کنید و سپس قرائت های مناسب را بدست می آوریم.
زنده B-Scan
ضخامت سنج سری TM281 دارای عملکرد اسکن B زمان پایه است.کاوشگر را در امتداد سطح قطعه کار حرکت دهید ، سپس مشخصات سطح مقطع نمایش قطعه کار ، برای مشاهده خطوط زیرین قطعه کار استفاده کنید. این می تواند به طور خودکار حداقل مقدار تصویر B -scan را ضبط کند و موقعیت آن را نشان دهد حداقل با یک مثلث قرمزبا حرکت دادن اشاره گر می توانید هر مقدار ضخامت نقطه تصویر B-scan را مشاهده کنید.
از طریق عملکرد پوشش دیگر نیازی به هدر دادن زمان برای از بین بردن پوشش نیست
در حال حاضر TM281D و TM281DL نیز دارای این عملکرد گسترده هستند.این امر با اندازه گیری دو سطح زیرین پیوسته بستر تحقق می یابد.این حالت مزایای بیشتری نیز دارد:
عملکرد عملی تر :
تفاوت/نرخ کاهش:حالت تفاوت تفاوت بین مقدار واقعی و مقدار نرمال را نشان می دهد.نرخ کاهش درصد کاهش ضخامت را هنگام نازک شدن مواد محاسبه و نشان می دهد.کاربرد معمولی اندازه گیری مواد فلزی است که به دلیل خم شدن و نازک شدن است.
حداکثر./دقیقهگرفتن:در این حالت ، ضخامت فعلی ، حداقل ضخامت و حداکثر ضخامت به طور همزمان بر روی صفحه نمایش داده می شود.
حالت زنگ هشدار: در صورت هشدار ، تغییر رنگ قرائت ضخامت را تغییر می دهد.
نرخ بروز رسانی: قابل انتخاب 4 هرتز ، 8 هرتز و 16 هرتزبرای برنامه های معمولی 4 هرتز ، هنگامی که به اسکن سریع مانند اندازه گیری درجه حرارت بالا نیاز دارید ، می توانید فرکانس به روزرسانی بالاتر را انتخاب کنید.
چند زبان موجود: چینی ، انگلیسی ، ژاپنی ، فرانسوی ، آلمانی.
اکو به اکو: فقط ضخامت فلز را اندازه گیری می کند (رنگ و روکش ها را نادیده بگیرید)
دیتا لاگر: ضبط کننده ضخامت 99999 با نقطه شناسایی در فایلهای خطی یا شبکه ای (400 فایل)
خروجی:رابط USB 2.0 تمام سرعتنرم افزار گزارش DataView
اندازه: 156 میلی متر) (L) 76 میلی متر) (عرض) x 1.25 اینچ (38 میلی متر) (ارتفاع)
وزن: 285 گرم
درجه حرارت: عملکرد Gage: -10 تا 50 درجه سانتی گراد
کاوشگر استاندارد TM510:
کاوشگر قلب این ابزار است ، TMTeck دارای فناوری پیشرو در تولید پروب در جهان است.کاوشگر TM510 از تراشه سرامیکی پیزوالکتریک با کارایی بالا ، با پوسته ریخته گری فلزی یکپارچه ، طراحی عملی کاوشگر و کابل جدا شده ، صرف نظر از هزینه برای ایجاد کیفیت بالا ، استفاده می کند.

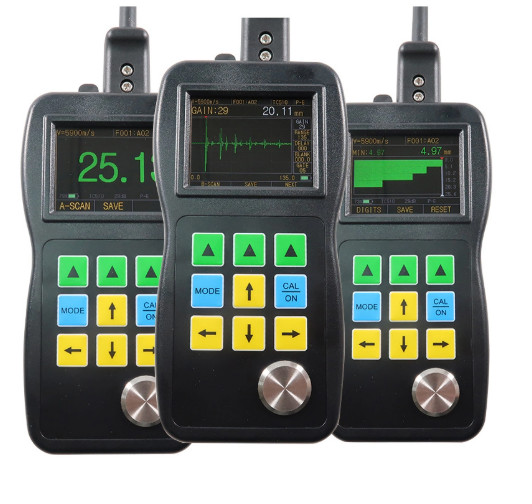

تفاوت بین ضخامت سنج التراسونیک سری TM281
TM281 | TM281D | TM281DL | |
نمایش رنگی | √ | √ | √ |
A-Scan زنده | √ | √ | √ |
B-Scan مبتنی بر زمان | √ | √ | √ |
کنترل Gain و Gate | √ | √ | √ |
خالی کردن | √ | √ | √ |
از طریق رنگ و روکش | × | √ | √ |
دیتا لاگر | × | × | √ |
نرم افزار DataView | × | × | √ |
مشخصات ضخامت سنج التراسونیک TM281DL
نوع نمایش | 2.4 اینچ رنگ OLED ، 320 × 240 پیکسل ، کنتراست 10000: 1 |
اصول کارکرد، اصول جراحی، اصول عملکرد | پژواک پالس با مبدلهای دوقلو |
محدوده اندازه گیری | 0.50 تا 508 میلی متر (0.02 "تا 20.00") ، بسته به مواد ، کاوشگر و وضعیت سطح |
اندازه گیری وضوح | 0.01 میلی متر ، 0.1 میلی متر (قابل انتخاب 0.001 اینچ ، 0.01 اینچ) |
واحدها | اینچ یا میلی متر |
اصلاح حالت | RF+، RF- ، HALF+، HALF- ، FULL |
حالت نمایش | عادی ، حداقل/حداکثر ضبط ، DIFF/RR٪ ، A-Scan ، B-Scan |
تصحیح مسیر V | خودکار |
نرخ بروز رسانی | قابل انتخاب 4 هرتز ، 8 هرتز ، 16 هرتز |
محدوده سرعت مواد | 500 تا 9999 متر بر ثانیه (0.0197 تا 0.3939 اینچ/میکرو ثانیه) |
زبان ها | انگلیسی ، فرانسوی ، آلمانی ، ژاپنی ، چینی |
تنظیمات زنگ هشدار | حداقل و حداکثر زنگ هشدارمحدوده 0.25mm تا 508mm (0.010 "تا 20.00").تغییر رنگ شکل موج پویا در زنگ هشدار |
نیازمندی های قدرت | 2 عدد باتری سایز AA |
زمان کارکرد | تقریباً 40 ساعت |
خاموش کردن ابزار | پس از 5 ، 10 ، 20 دقیقه عدم فعالیت ، همیشه می توانید فعال یا خاموش خودکار را انتخاب کنید |
دمای کارکرد | -10 ℃ تا +50 ℃ ( +10 درجه فارنهایت تا +12 درجه فارنهایت) |
اندازه | 156mm × 75mm × 38mm (H × W × D) |
وزن | 270 گرم شامل باتری |

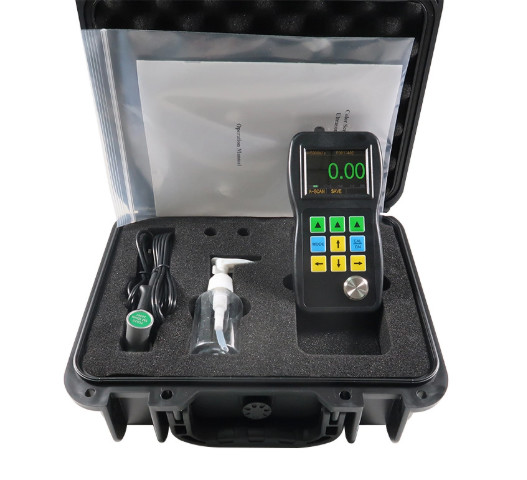

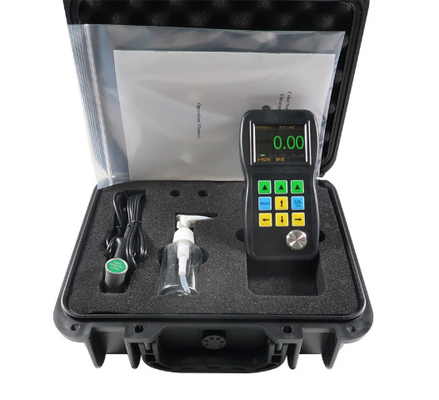

تحویل استاندارد
نام | تعداد |
بدنه اصلی | 1 |
پویشگر | 1 |
باتری | 1 |
کوپلنت | 1 |
کیف دستی | 1 |
دفترچه راهنما | 1 |
کابل یو اس بی | 1 |
نرم افزار | 1 |
مشخصات پروب/مبدل TM281 | ||||||
مدل | تایپ کنید | فرکانس | PIC |
اندازه گیری دامنه |
محدوده دما | |
PT-08 | استاندارد TM281 | 5 مگاهرتز | 11 میلی متر | 0.8 تا 100.0 میلی متر | -10 تا 70 | |
TC510B | استاندارد TM281D/DL | 5 مگاهرتز | 13.5 میلی متر | 1.2 تا 200.0 میلی متر | -10 تا 70 | |
TC550 | لوله کوچک | 5 مگاهرتز | 5 میلی متر | 0.8-60 میلی متر | -10 تا 70 | |
ZT-12-2 | چدن | 2 مگاهرتز | 17 میلی متر | 4.0 تا 508 میلی متر | -10 تا 70 | |
PT-06 | لوله کوچک | 7.5 مگاهرتز | 8 میلی متر | 0.8 تا 30 میلی متر | -10 تا 70 | |
PT-04 | نوک انگشت | 10 مگاهرتز | 6 میلی متر | 0.7 تا 12 میلی متر | -10 تا 70 | |
GT-12-2 | درجه حرارت بالا | 5 مگاهرتز | 15 میلی متر | 4 تا 80 میلی متر | -20 تا 300 ℃ |
