دستورالعمل برای بلوک های تست استاندارد برای بازرسی ذرات مغناطیسی

1خلاصه: This test block is an updated product carefully designed and manufactured according to the technical parameters of BS4069 and JB/T6066 "Standard test block for Magnetic particle Inspection" and JB/T6063 "Magnetic particle Technology for magnetic particle Inspection"برای آزمایش حساسیت جامع پودر مغناطیسی فلورسنت یا غیر فلورسنت مورد استفاده در تشخیص نقص برای اطمینان از اجرای مشخصات مغناطیسی قطعات استفاده می شود.این یک ابزار ضروری برای آزمایش پودر مغناطیسی یا تعلیق مغناطیسی از ابزار آزمایش پودر مغناطیسی است.. این بلوک آزمایش مطابق با ضمیمه سند 95-114 وسایل نقلیه وزارت راه آهن است. برای بررسی ذرات مغناطیسی سایر قطعات خودرو استفاده می شود.

1، بلوک آزمایش نوع B برای تشخیص نقص پودر الکترومغناطیسی dc، پودر مغناطیسی خشک، نمایش حساسیت تعلیق فلورسنت یا غیر فلورسنت مغناطیسی مناسب است.بلوک آزمایش نوع E برای نمایش حساسیت پودر مغناطیسی خشک مناسب است.، تعلیق مغناطیسی فلورسنت یا غیر فلورسنت زمانی که برای تشخیص نقص AC استفاده می شود.

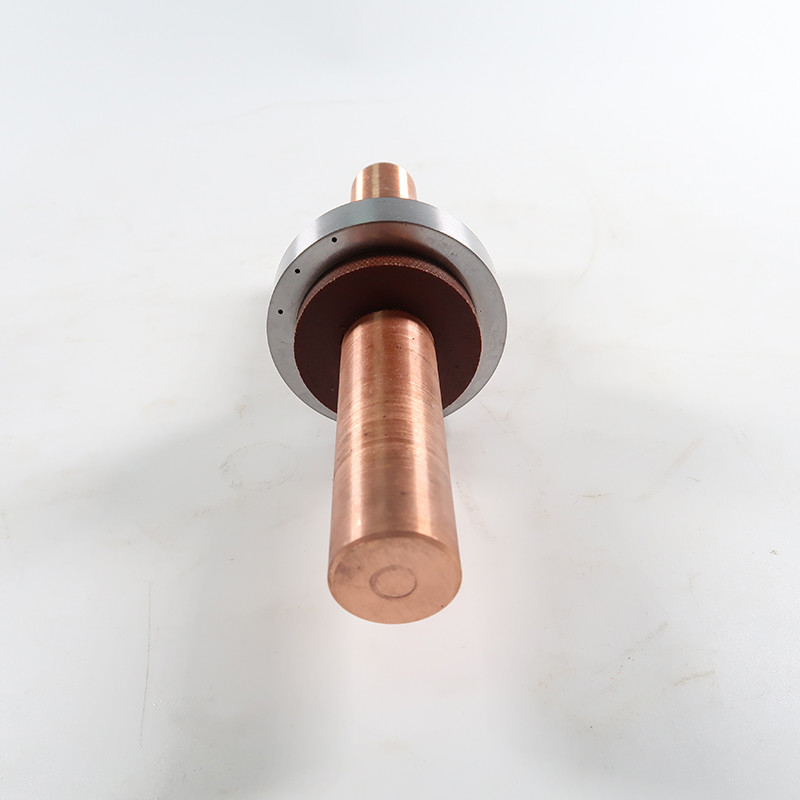

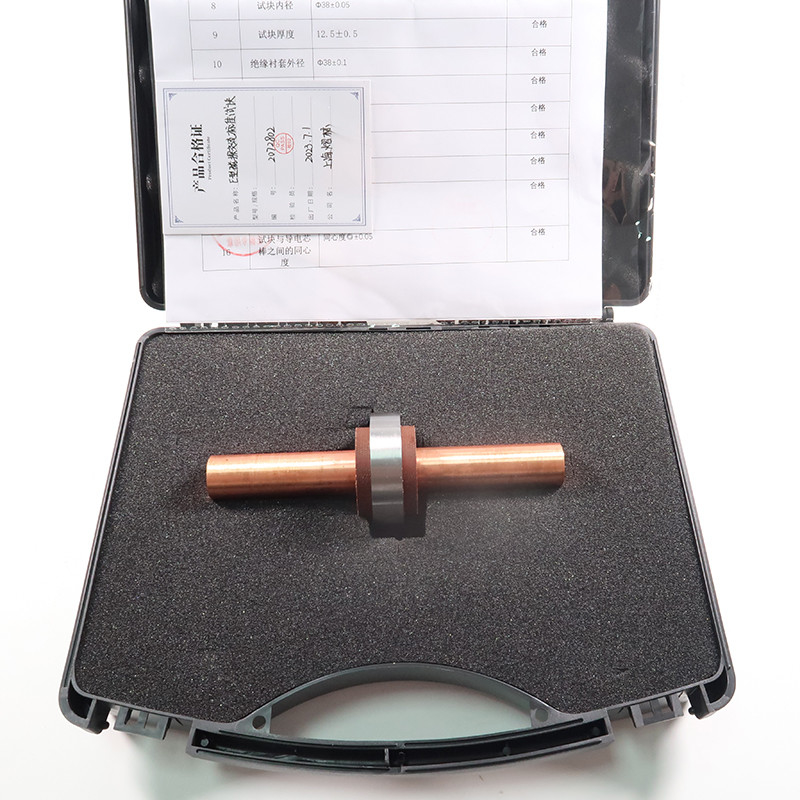

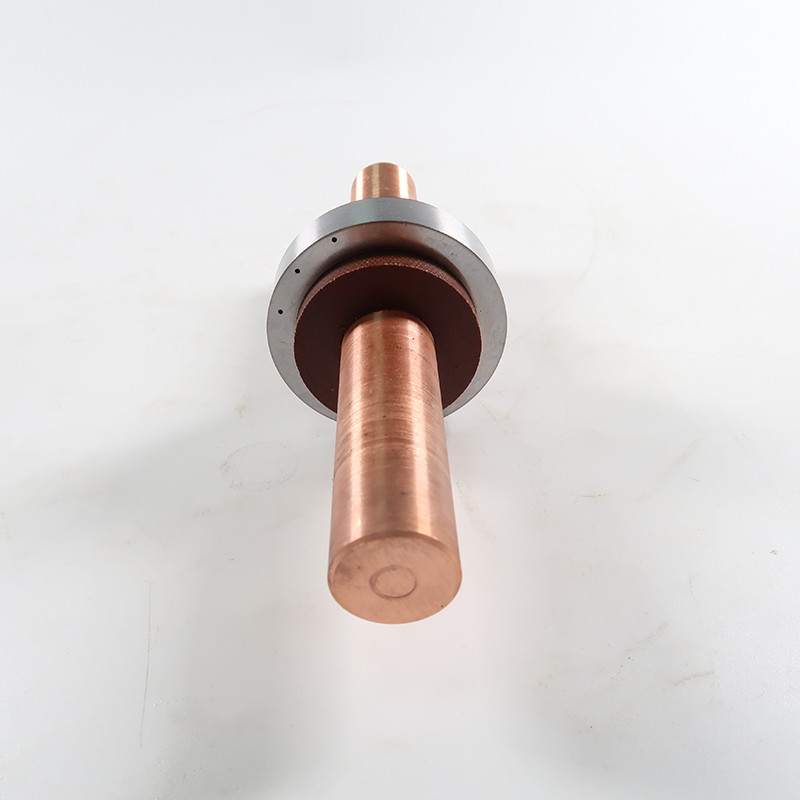

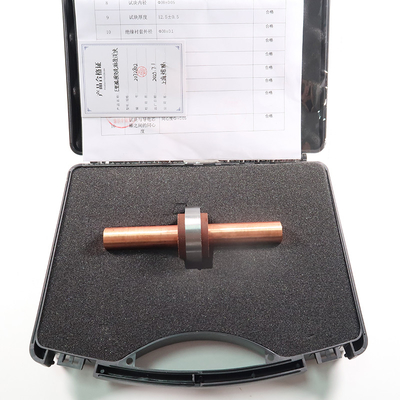

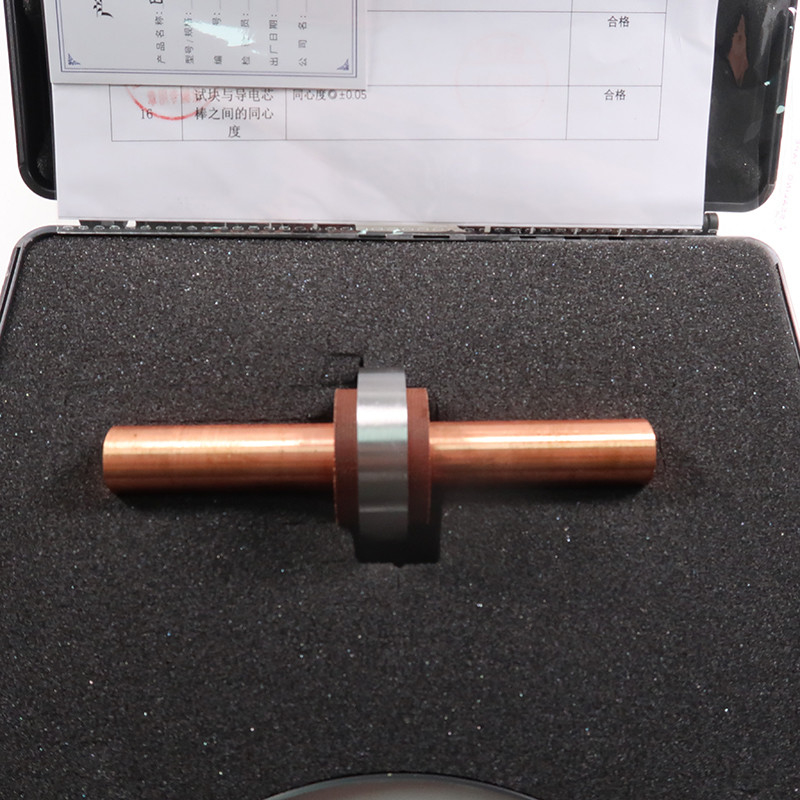

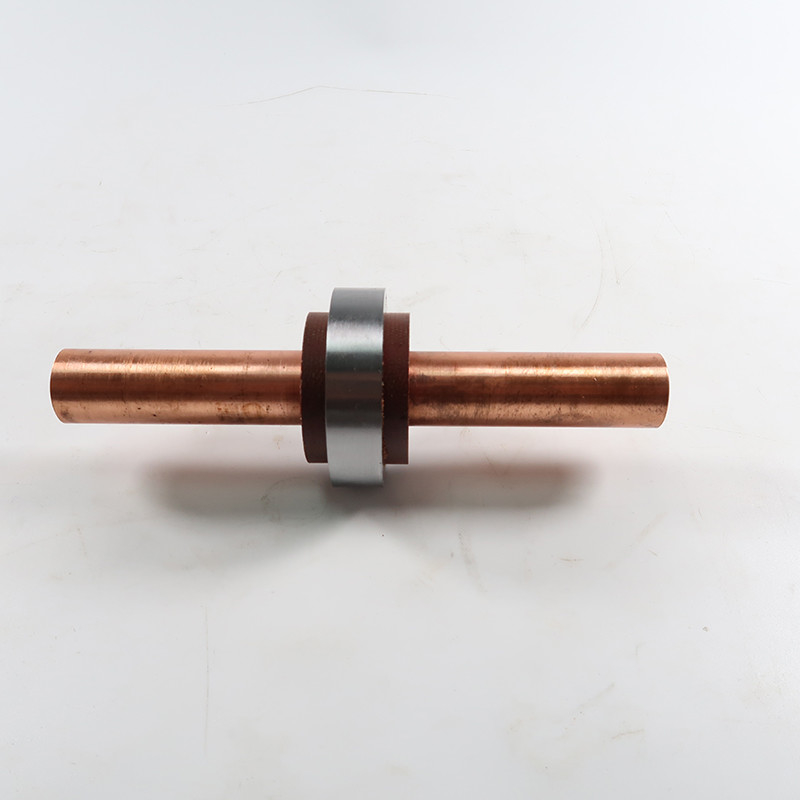

سه، استفاده از عملیات: 1، آزمایش DC، بلوک آزمایش نوع B به قطر 29±1mm، طول 400±2mm میله مس، حلقه آزمایش در وسط میله مس قرار داده می شود،به طوری که سوراخ پنجم در حلقه آزمایش در موقعیت ساعت 12 قرار داده می شود، چسبیدن به دستگاه تشخیص نقص، از طریق 2500A (ارزش موثر) راست کننده موج اصلی، مغناطیس محوری حلقه آزمایش،و برای بررسی علامت های مغناطیسی روی سطح بیرونی حلقه آزمایش، معلق مغناطیسی فلورسنت یا غیر فلورسنت (بر اساس الزامات تکنولوژیکی) اعمال کنید.A، نمایشگر پودر مغناطیسی فلورسنت، نوردهی اشعه ماوراء بنفش نباید کمتر از 800-1000uW / cm2 باشد.شدت نور سفید در محل بازرسی نباید کمتر از 1000XL باشد.ب. معیارهای پذیرش: مهم نیست که تعلیق مغناطیسی فلورسنت یا غیر فلورسنت، حداقل 5 سوراخ از نمایش ردیابی مغناطیسی دیده می شود.حلقه آزمایش نوع e در یک میله مس با قطر 20±1mm و طول 150±2mm سوراخ می شود.، آن را بر روی دستگاه تشخیص عیب قرار دهید و 750A (ارزش موثر) جریان اعمال شود، and the fluorescent or non-fluorescent magnetic disparity liquid is applied evenly (the ratio is according to the process requirements) to check the magnetic marks on the outer surface of the test ring. A. نورپردازی پودر مغناطیسی فلورسنت یا پودر مغناطیسی غیر فلورسنت B. آثار مغناطیسی حداقل 2 سوراخ را می توان در هر دو تعلیق مغناطیسی فلورسنت و غیر فلورسنت مشاهده کرد
