برای اندازه گیری ضخامت پوشش بر روی مواد فلزی و غیر فلزی مختلف (شیش، پلاستیک، کامپوزیت، بتن، چوب و غیره)

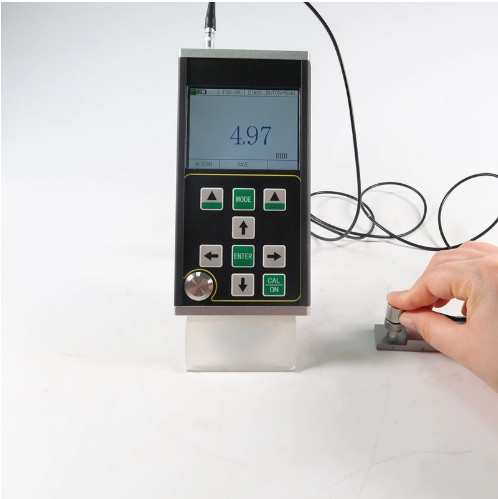

TM291 یک نوع جدید از اندازه گیری ضخامت پوشش غیر فلزی با دقت بالا با اسکن A / B است. این نوع از اندازه گیری ضخامت ماوراء الصوت بر اساس بازتاب پالس است.آن را مناسب برای اندازه گیری ضخامت مواد است که می تواند موج ماوراء صوت در آن را در سرعت ثابت گسترش و دریافت بازتاب از پشت خود راوضوح اندازه گیری 0.001mm است و محدوده اندازه گیری به اندازه 0.02mmمی تواند ضخامت زیربناها و پوشش را در همان زمان آزمایش کند.
این محصول می تواند در صنایع نفت، صنایع شیمیایی، فلزات سازی، کشتی سازی، هوافضا، انرژی و زمینه های دیگر استفاده شود.
ویژگی های اصلی عملکرد
● محدوده اندازه گیری گسترده است، با حداقل ضخامت اندازه گیریپوشش 20um;حداکثر ضخامت 1800 میلی متر
● این محصول می تواند ضخامت را با دقت بالا اندازه گیری کند و حداکثر وضوح اندازه گیری می تواند به 0.001mm برسد. وضوح تکرار می تواند به ± 0.002mm برسد.
●این محصول دارای حالت اسکن A، حالت اسکن B و حالت نمایش عددی است.
● پوشش و لایه های رنگ بر روی برخی از مواد کامپوزیت می تواند با توجه به سرعت مختلف صدا از مواد تشخیص داده شود،و ضخامت هر لایه از بیش از 10 ماده چند لایه را می توان به طور همزمان اندازه گیری کرد، و مقدار ضخامت هر لایه می تواند تحت همان اکو تغییر کند.
● دارای توابع پوشش نفوذ و اندازه گیری اکو به اکو است که برای اندازه گیری مواد با لایه رنگ و پوشش روی سطح استفاده می شود.
● حالت های اندازه گیری چندگانه:نازک،mb-e، E-E واتومبیلروش های اندازه گیری قطعات کار ضخیم معمولی را برآورده می کنند.، ای ایحالت اندازه گیری قطعات نازک را انجام می دهد.
● حالت های عددی عبارتند از: حالت ارزش ضخامت معمولی، حالت نرخ تفاوت / کاهش و حالت حداکثر ارزش
● دو حالت افزایش: افزایش خودکار / افزایش دستی؛
● خاموش کردن دستی و خاموش کردن خودکار می تواند تنظیم شود، با عملکرد صرفه جویی در انرژی؛
● از طیف وسیعی از سنجها پشتیبانی می کند، از جملهسُند کریستال دوگانه و سُند کریستال تک و پشتیبانی از سُند فرکانس بالا تا 20MHz
● از ذخیره سازی انبوه پشتیبانی می کند و می تواند 100000 مقدار ضخامت، 500 گروه از موج های A-scan و 500 گروه از موج های B-scan را در همان زمان ذخیره کند؛
● صفحه نمایش TFT-LCD رنگی بزرگ 3.5 اینچی با وضوح 320 × 240 (QVGA)
● دارای روش های کالیبراسیون متنوعی است، از کالیبراسیون یک نقطه ای، کالیبراسیون چند نقطه ای و حالت کالیبراسیون دستی پشتیبانی می کند،و می تواند سرعت صدا و موقعیت صفر را در همان زمان کالیبراسیون کند؛ از اصلاح مسیر v از سُند دو کریستال پشتیبانی می کند.
● از تبدیل سیستم متریک و سیستم بریتانیا پشتیبانی می کند؛ می تواند بین واحد های میلی متر و اینچ تغییر دهد.
● از نمایشگر چینی و انگلیسی پشتیبانی می کند؛
مواد قابل استفاده
برای اندازه گیری ضخامت پوشش بر روی مواد فلزی و غیر فلزی مختلف (شیش، پلاستیک، کامپوزیت، بتن، چوب و غیره).
فلزات (مانند فولاد، آهن، آلومینیوم، مس، و غیره) ، پلاستیک، سرامیک، شیشه، رزین، فیبر شیشه ای و سایر هادی های فوق صوتی خوب.
اصول اساسی
اصول اندازه گیری ضخامت فوق صوتی مشابه اندازه گیری موج نور است. پالس فوق صوتی منتشر شده توسط کاوشگر به شیء اندازه گیری شده می رسد و در شیء گسترش می یابد.وقتی که به رابط مواد می رسدضخامت ماده اندازه گیری شده با اندازه گیری دقیق زمان گسترش فوق صوت در ماده تعیین می شود.
پارامترهای مشخصات
| ماده |
TM291 |
| نوع سُند |
سُند تک کریستالی / سُند دو کریستالی |
| محدوده اندازه گیری (فولاد 45#) |
20وm۱۸۰۰ میلی متر |
| فرکانس اندازه گیری |
4 هرتز,8 هرتز,16 هرتز |
| قطعنامه |
0.1 میلی متر,0.01 میلی متر,0.001mm(0.01 اينچ,0.001 اينچ,0.0001 اينچ) |
| ژنراتور پالس |
انتشار موج مربع منفی پذیرفته می شود و عرض پالس و ولتاژ به طور خودکار با کاوشگر مطابقت دارند. |
| محدوده سرعت صدا |
۴۰۰-۱۹۹۹۹ متر در ثانیه |
| بلوک کالیبراسیون |
۴ میلی متر(فولاد) |
| خاموش کردن اتوماتیک |
می توان 5 دقیقه، 10 دقیقه، 20 دقیقه و خاموش کردن دستی را انتخاب کرد. |
| کالیبراسیون سُند |
کالیبراسیون یک نقطه، کالیبراسیون چند نقطهکالیبراسیون دستی |
| سود |
کنترل قدرت خودکار، کنترل قدرت دستی |
| محدوده دستاوردها |
0~80dB |
| حالت تشخیص |
فرکانس رادیویی (RF) ، نیمه موج مثبت (POS) ، نیمه موج منفی (NEG) ، موج کامل (FULL) |
| حالت اندازه گیری |
(1) THIN-EE: حالت پوشش فیلم نازک؛(2) MB-E: حالت اندازه گیری بر اساس زمان عبور از اکو اولیه به اولین اکو پایین؛ (3) E-E: حالت اندازه گیری پوشش نفوذی، اکو Em?? En خودسرانه اختیاری است؛ (4) THIN: حالت اندازه گیری دیوار نازک؛ |
| حالت عددی |
حالت ارزش ضخامت، حالت تفاوت / نرخ کاهش، حالت حداکثر / حداقل ارزش |
| حالت اسکن A |
در دسترس |
| حالت اسکن B |
در دسترس |
| نشانه ی کوپلر |
در دسترس |
| شاخص باتری |
در دسترس |
| زبان |
چینی / انگلیسی |
| واحد |
mm/inch |
| عملکرد منوی |
در دسترس |
| عملکرد نرم افزار |
تنظیمات دروازه های پویا، تنظیمات خالی (Blank) ، تنظیمات خالی اکو (E-blank) ، منجمد کردن اکو، ترجمه اکو و مقیاس بندی |
| عملکرد ذخیره سازی |
می تواند 100،000 ضخامت (100 گروه، 1000 در هر گروه) ، 500 گروه از امواج اسکن A و 500 گروه از امواج اسکن B را در همان زمان ذخیره کند. |
| ارتقاء برنامه هاست |
در دسترس |
| نمايش |
3.5 صفحه نمایش TFT-LCD رنگی QVGA (320 × 240) |
| انتقال داده |
ازش حمایت میکنهUSBارتباط برقرار می کند و داده ها را به کامپیوتر منتقل می کند. |
| دمای کار |
-10°C️+50°C؛ با الزامات خاص، می تواند به 20°C برسد. |
| ولتاژ کار |
سه تاشماره 5 باتري هاي AA مورد نياز است. وقتي که قدرت کافي نيست، يه ولتاژ پايين وجود داره. |
| ابعاد کلی |
184 ×85x 32(ملی متر) |
| وزن کل |
250g(بدون باتری) |
| پیکربندی استاندارد |

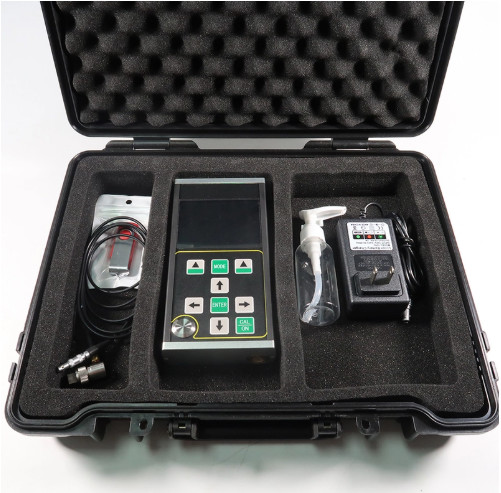

بدن اصلي،بررسي ضخامت پوشش، سهشماره 5 باتری های AA،دستور، کیف حمل |
سنجه های اختیاری
مجرد
عنصر
پروب |
مدل |
مشخصات |
محدوده آزمایش |
قطعنامه |
| |
DTM15 (استانداردی) |
15MHz 6mm |
0.15 تا 24 |
0.001mm |
| |
DTM75 |
7.5Mhz 6mm |
0.5-24 |
0.001mm |
| |
DTM10 |
10Mhz 6mm |
0.3-24 |
0.001mm |
| |
DTM5 |
5MHz 6mm |
1.0-24 |
0.001mm |
| |
BD510 |
5Mhz 10mm |
1-1000 |
0.001mm |
| |
BD212 |
2Mhz 12mm |
4-1800 |
0.001mm |
دوگانه
عنصر
پروب |
TC400 |
10Mhz 5mm |
0.5-50 |
0.001mm |
| |
TC500 |
5 مگاهرتز 5 میلی متر |
1.0-65 |
0.001mm |
| |
TC510 |
5 مگاهرتز 10 میلی متر |
1.0-500 |
0.001mm
|
