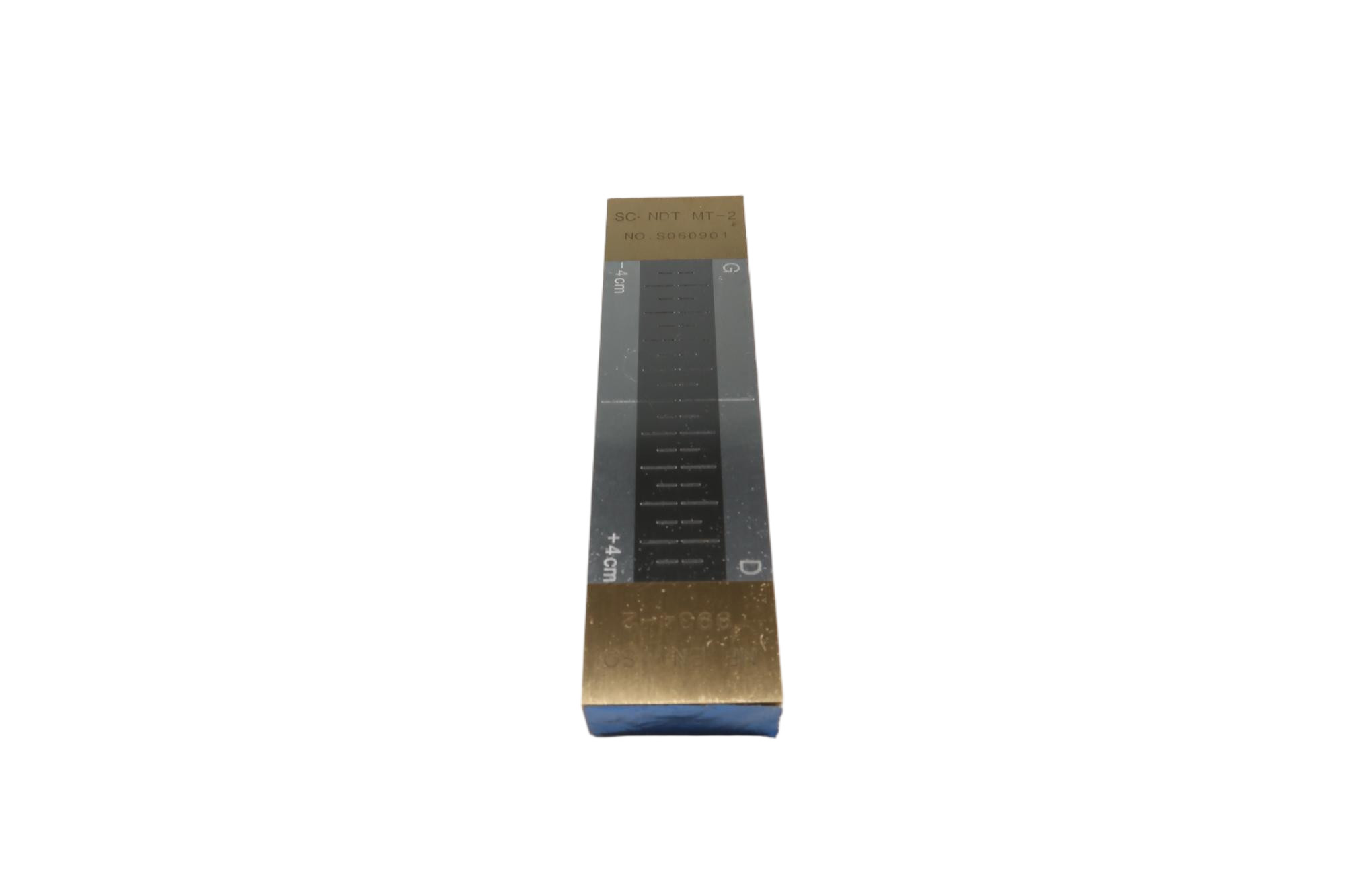

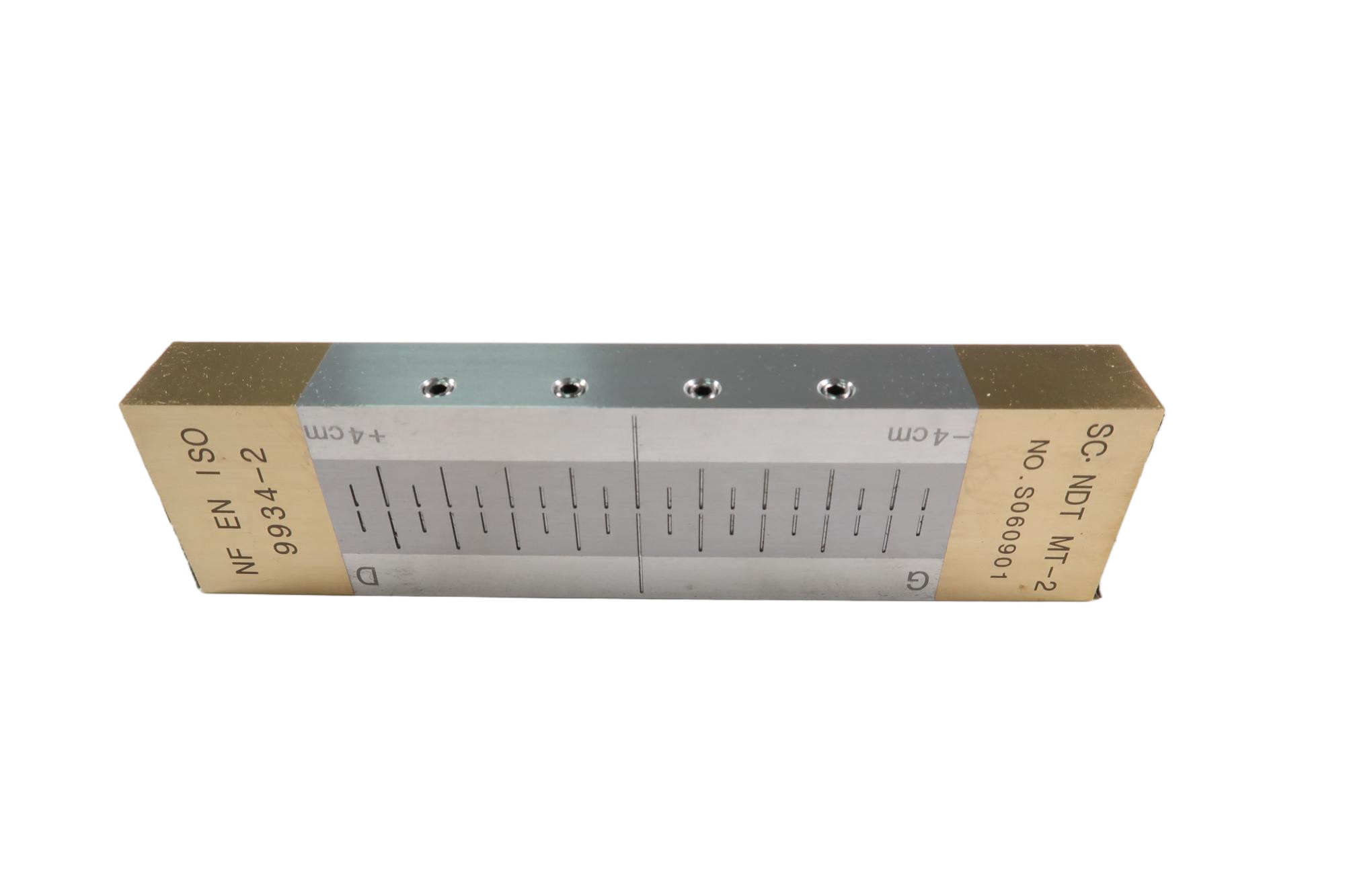

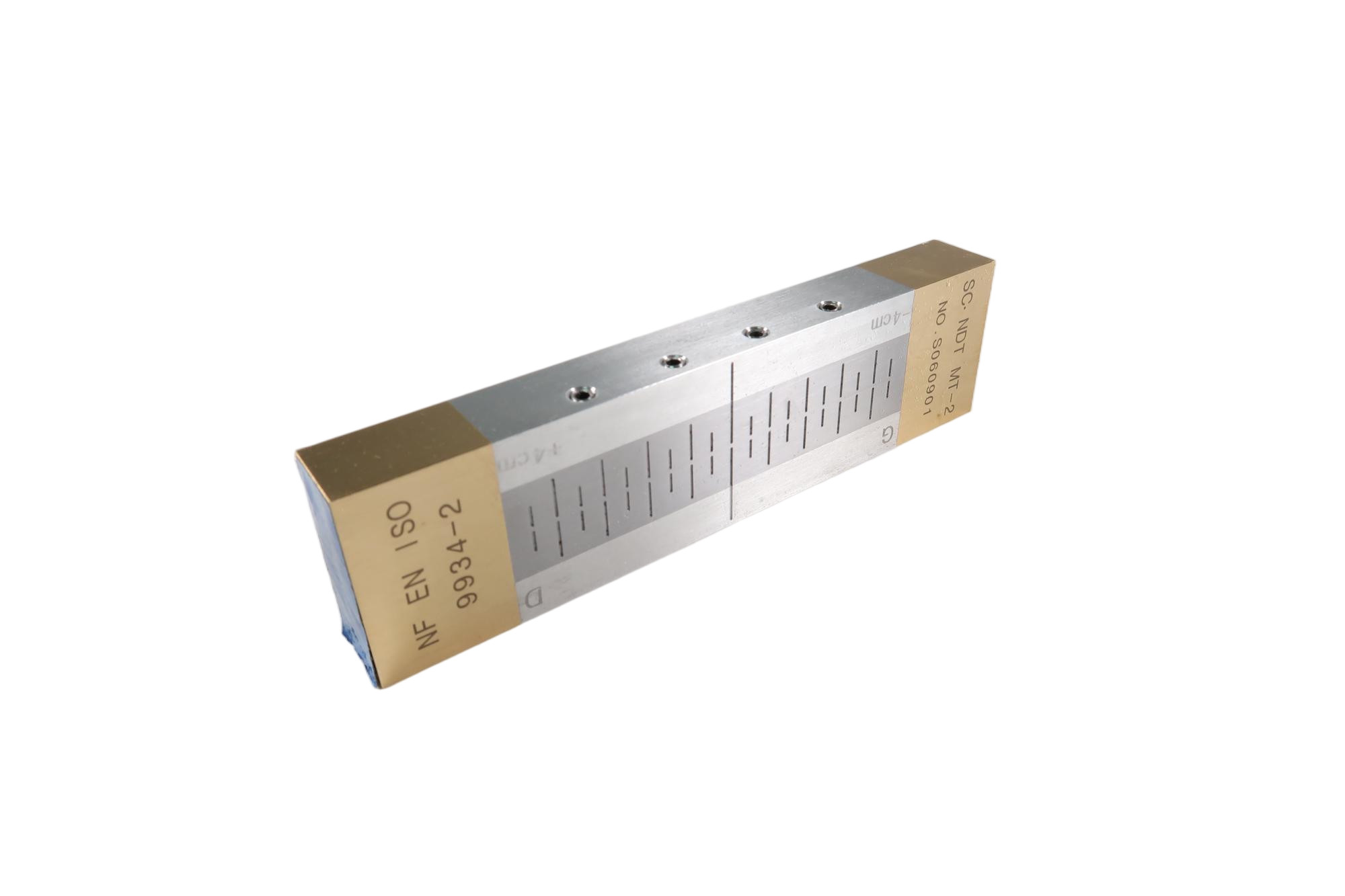

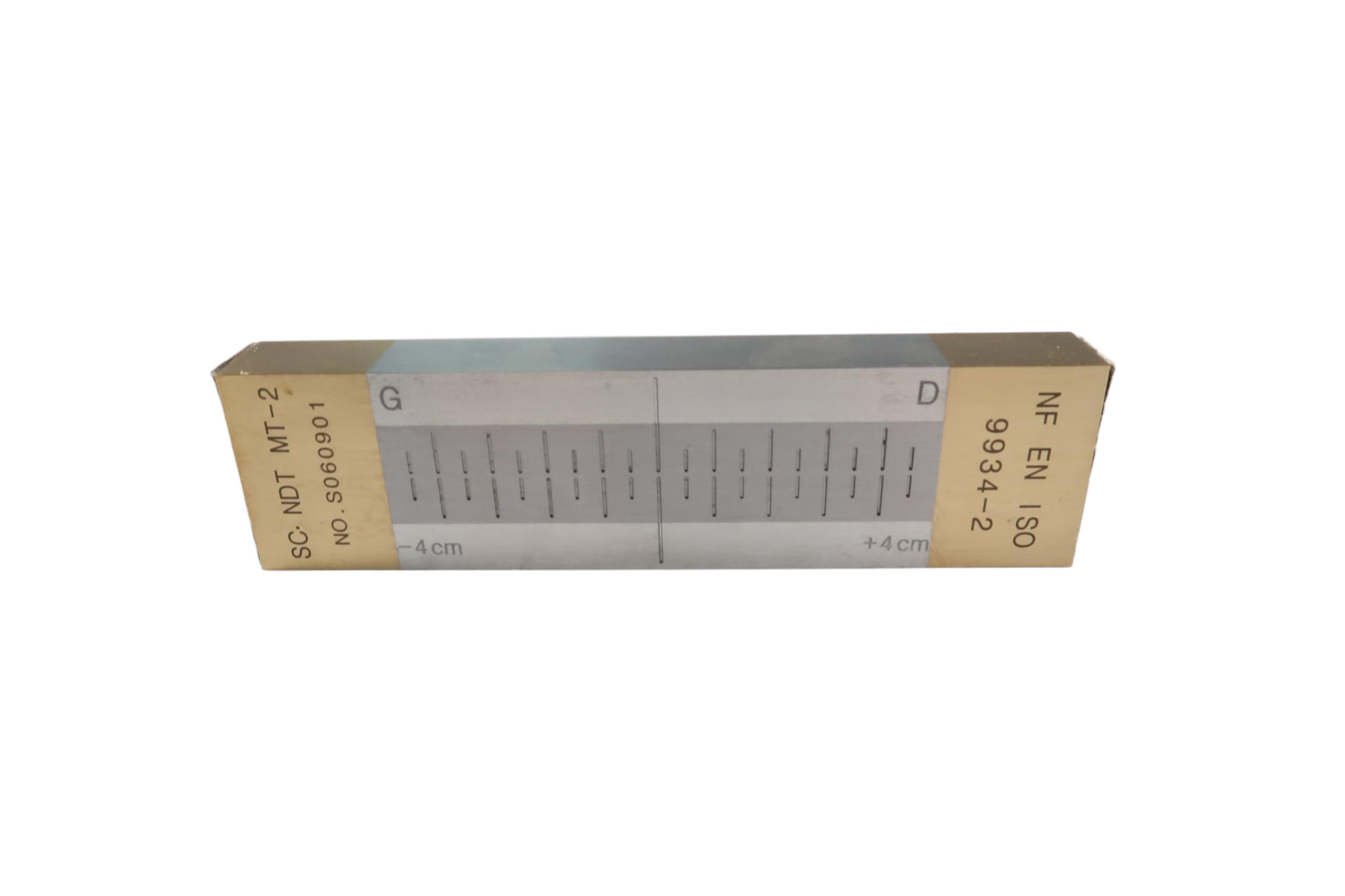

بلوک آزمایش مرجع ذرات مغناطیسی نوع II

خلاصه: ((3112801)

بلوک مرجع نوع II یک جسم خود مغناطیسی است که نیازی به محرک میدان مغناطیسی خارجی ندارد. این شامل 2 میله فولادی و 2 آهنربا دائمی است.برای آزمایش عملکرد ذرات مغناطیسی استفاده می شود. عملکرد می تواند توسط طول نمایش داده شده داده شود. افزایش طول به معنای عملکرد بهتر است. طول تجمعی که در سمت چپ و راست نمایش داده شده است باید به عنوان نتیجه استفاده شود.

مطابق با:

Q/CRRC J 73.1-2020، GB/T15822.2-2005 و استاندارد های IS09934.2-2:2002

ابعاد:

155*40*18 میلی متر

تولید:

1. دو تا سي 15 رو درست کن⁹(طبق EN10083-1)¹⁰)) میله های فولادی مربع با اندازه 10 میلی متر مربع و طول 100،5 میلی متر ± 0.5 میلی متر. یک براکت میله فولادی و دو پوشش محافظ (هر دو از مواد غیر مغناطیسی) برای نگه داشتن و محافظت از مغناطیس ها ماشینکاری می شوند.

2هر میله فولادی با سطح Ra≈1.6μm و سطح کم تر از 5μm خرد می شود. (احتیاط: دمای میله فولادی نباید بیش از 50°C باشد)

بررسي

برای اندازه گیری شدت میدان عمودی به نقص مصنوعی در نوت +4 و -4 از یک سنج قدرت میدان لمسی استفاده کنید.

معیارهای پذیرش:

-4 مقدار مقاومت خروجی در خروجی: -100A/m±10% (یعنی -0.125mT±10%mT)

مقدار مقاومت خروجی +4 در خروجی: +100A/m±10% (یعنی +0.125mT±10%mT)
