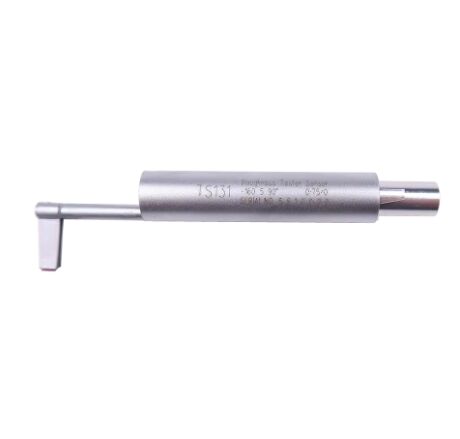

STS131 - حسگر شکاف عمیق از تست کننده خشکی سطح

TS131 - حسگر شکاف عمیق، اندازه گیری شکاف با عرض بیشتر از 3 میلی متر و عمق بیشتر از 10 میلی متر، یا خشکی سطح گام با ارتفاع کمتر از 10 میلی متر نیز می تواند برای اندازه گیری سطح استفاده شود،استوانه ای که با پلتفرم استفاده می شودبهتره با پلتفرم KA520 یا KA620 کار کني

ویژگی اصلی

• طراحی مکانیترونیک و ارگونومیک، اندازه کوچک، وزن کم، کار آسان
• واحد محرک استیلوس را می توان در واحد اصلی برای اندازه گیری استاندارد ذخیره کرد.یا با استفاده از کابل ارائه شده که اجازه می دهد اندازه گیری انعطاف پذیرتر در هر جهت گیریراننده را می توان در یک مرحله ساده جدا و دوباره متصل کرد.
• کنترل تراشه DSP و پردازش داده، سرعت بالا، مصرف انرژی پایین
• 22 پارامتر: Ra,Rz, Rq, Rt, Rp,Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry(JIS), Rmax,RPc, Rk, Rpk, Rvk, Mr1, Mr2
• محدوده اندازه گیری تا 160μm (می تواند اختیاری تا 320μm باشد)
• صفحه نمایش 4 اینچی OLED، زاویه دید گسترده، نمایش قابل خواندن عالی.
• می تواند با استفاده از دکمه ها کار کند و دارای منوی است.
• این قابلیت بلوتوث را فراهم می کند، پشتیبانی از اتصال بی سیم با تلفن همراه و چاپگر کوچک.
• باتری لیتیوم ایون قابل شارژ و مدار کنترل داخلی، ظرفیت بالا، بدون اثر حافظه، آن را بیش از 55 ساعت در حالی که به طور کامل شارژ کار می کند، و وجود دارد شاخص شارژ باقی مانده، شارژ اشاره
• ظرفیت بزرگ ذخیره سازی داده، 100 مورد از داده های خام و منحنی می تواند ذخیره شود
• تنظیم و نمایش ساعت در زمان واقعی برای ثبت و ذخیره سازی آسان داده ها
• با حالت خواب اتوماتیک، خاموش کردن قدرت اتوماتیک، ویژگی های صرفه جویی در انرژی
• طراحی مدار و نرم افزار قابل اعتماد برای جلوگیری از گیر شدن موتور
• زبان: چینی و انگلیسی به راحتی تغییر می کنند
• تمام پارامترها و یا هر یک از پارامترهای که توسط کاربران تنظیم شده می تواند چاپ شود
• لوازم جانبی اختیاری: قابلیت بلوتوث، سنسور منحنی، سنسورهای سوراخ، اندازه گیری، ایست، میله تمدید، پرینتر
• تست کننده خشکی سطح قابل حمل TMR360 با استانداردهای بین المللی ISO، DIN، ANSI، JIS مطابقت دارد
• 8 نوع مختلف سنجه می تواند انتخاب، می تواند سنسور را به عنوان نیازهای آزمایش قطعات مشتری، مانند TS11X ما، می تواند سوراخ باریک عمیق را آزمایش کند، دیگران نمی توانند این قطعات ویژه را آزمایش کنند.

تحویل استاندارد

موارد اختیاری

تصویر	توضیحات
	TS55-عصا دراز كنندهمیله کشنده عمق را برای ورود قطعه افزایش می دهد. طول میله کشنده 50 میلی متر است.
	TS90 - چوب زاویه راستتغییر موقعیت سنسور، عمدتا برای استفاده از سطح اندازه گیری شکاف خاص.
	TS100 - سنسور استانداردبرای اندازه گیری بیشتر سطح، سطح شیب دار، سطح مخروط، سوراخ داخلی، شکاف و دیگر خشکی های سطح، علاوه بر سنسور استاندارد،برای اندازه گیری پلت فرم اندازه گیری، حسگرهای ویژه دیگری نیز مورد نیاز است..
	TS110 - حسگر سطح منحنیبرای اندازه گیری سطح استوانه ای صاف که شعاع آن بیشتر از 3 میلی متر است، برای سطح کروی صاف شعاع بزرگ و سایر سطوح نیز می توان یک تقریب خوب را به دست آورد،نیاز به کار با پلت فرم TA1520 یا TA1620.
	TS120 - سنسور سوراخ کوچک، برای اندازه گیری سطوح داخلی سوراخ با شعاع بیش از 2 میلی متر، بهتر است با پلتفرم TA1520 یا TA1620 کار کنید.
	TS131 - حسگر شکاف عمیقخروجی اندازه گیری با عرض گسترده تر از 3mm و عمق عمیق تر از 10mm، یا خشکی سطح گام با ارتفاع کمتر از 10mm، همچنین می تواند برای اندازه گیری طرحی، استوانه ای که با پلتفرم استفاده می شود، استفاده شود.بهتر است با پلتفرم TA1520 یا TA1620 کار کنید.
	TS130-برای سوراخ عمیق شعاع نقطه سوزن: 5μm زاویه سوزن: 90° نیروی سوزن: 4mN محدوده اندازه گیری: 400μm حداقل عرض سوراخ: ø2mm حداکثر عمق سوراخ: 20mm
	TS140-برای سطوح منحنی شعاع نقطه سوزن: 5μm زاویه سوزن: 90° نیروی سوزن: 4mN محدوده اندازه گیری: 200μm
	TS11X: سوراخ باریک، عرض بیش از 2 میلی متر، عمق بیش از 3 میلی متر تا 15 میلی متر.
	TA1420 - پایه انعطاف پذیر مغناطیسی برای آزمایش ساده، حرکت آسان و استفاده راحت
	TA1520-پلتفرم کاری زیربنای فلزی، ارتفاع قابل تنظیم 200mm. با عملکرد انعطاف پذیر و پایدار و طیف گسترده ای از برنامه های کاربردی.پایه اندازه گیری امکان تنظیم موقعیت قلم را برای دقیق تر و اندازه گیری برای پایدار تر استاگر مقدار Ra سطح اندازه گیری نسبتا کم است، استفاده از پلت فرم اندازه گیری توصیه می شود.
	TA1620-پلتفرم کاری زیربنای مرمر,ویژگی ها بالا بردن جدول از طریق پیچ، و V شکل شکاف در دسترس است، آن را مناسب برای آزمایش قطعه کوچک برای بهبود دقت مشخصات ابعاد: 400 میلی متر × 250 میلی متر × 70 میلی متر محدوده محوری Y: 300mm±1mm
	بلوک کالیبراسیون ضخامت استاندارد خطوط چند نقشی (امواج مربع) ساخته شده از شیشه نوری، با سختی بالا، دقت بالا ارزش خاشاکی استاندارد، ضد خراش، دارای عمر طولانی تر از بلوک خاشاکی فلزی است. مطابق با استاندارد GB/T19067.1-2003 و ISO5436-1:2000 تقریب: Ra=0.1um، 0.2um، 0.4um، 0.8um، 1.6um، 3.2um، 6.4um ارزش سفارشی و موج سینوس در دسترس است.
	بلوک استاندارد کالیبراسیون خشکی خطوط حکاکی تک ساخته شده از شیشه نوری، با سختی بالا، دقت بالا ارزش خاشاکی استاندارد، ضد خراش، دارای عمر طولانی تر از بلوک خاشاکی فلزی است. مطابق با استاندارد GB/T19067.1-2003 و ISO5436-1:2000 تخمین: Ra=0.1um، 0.2um، 0.4um، 0.8um، 1.6um، 3.2um، 6.4um) ارزش سفارشی در دسترس است.
	مقایسه کننده خشکی (۳۰ عدد در هر مجموعه) این مجموعه شامل استانداردهای شش روش مهم ماشینکاری در مقادیر رایج "AA" است.این خشکی سطح برای مقایسه و تعیین درجه پایان سطح با روش مقایسه و تخمین چشم یا شیشه بزرگ کننده استفاده می شودبلوک های کنتاست سطح خام از فولاد 45 سوپر کاربور ساخته شده است به جز GCr15 که استفاده می شود تا بلوک نمونه را پوشش دهد.تمام 30 نمونه در u'AA (متوسط ریاضی) و معادلات متریک um Ra کالیبر شده اند..
	شارژ و کابل برای تست خشکی سطح شارژر: استاندارد ایالات متحده و اتحادیه اروپا اختیاری است کابل: رابط USB
	چاپگر حرارتی کوچک پرینتر خارجی، اتصال از طریق رابط USB، مناسب برای مدل های TMTECK.
	کاغذ چاپ حرارتی مناسب برای چاپگر حرارتی کوچک و تست TMTECK با چاپگر داخلی بسته بندی: 10 عدد در هر کیسه
