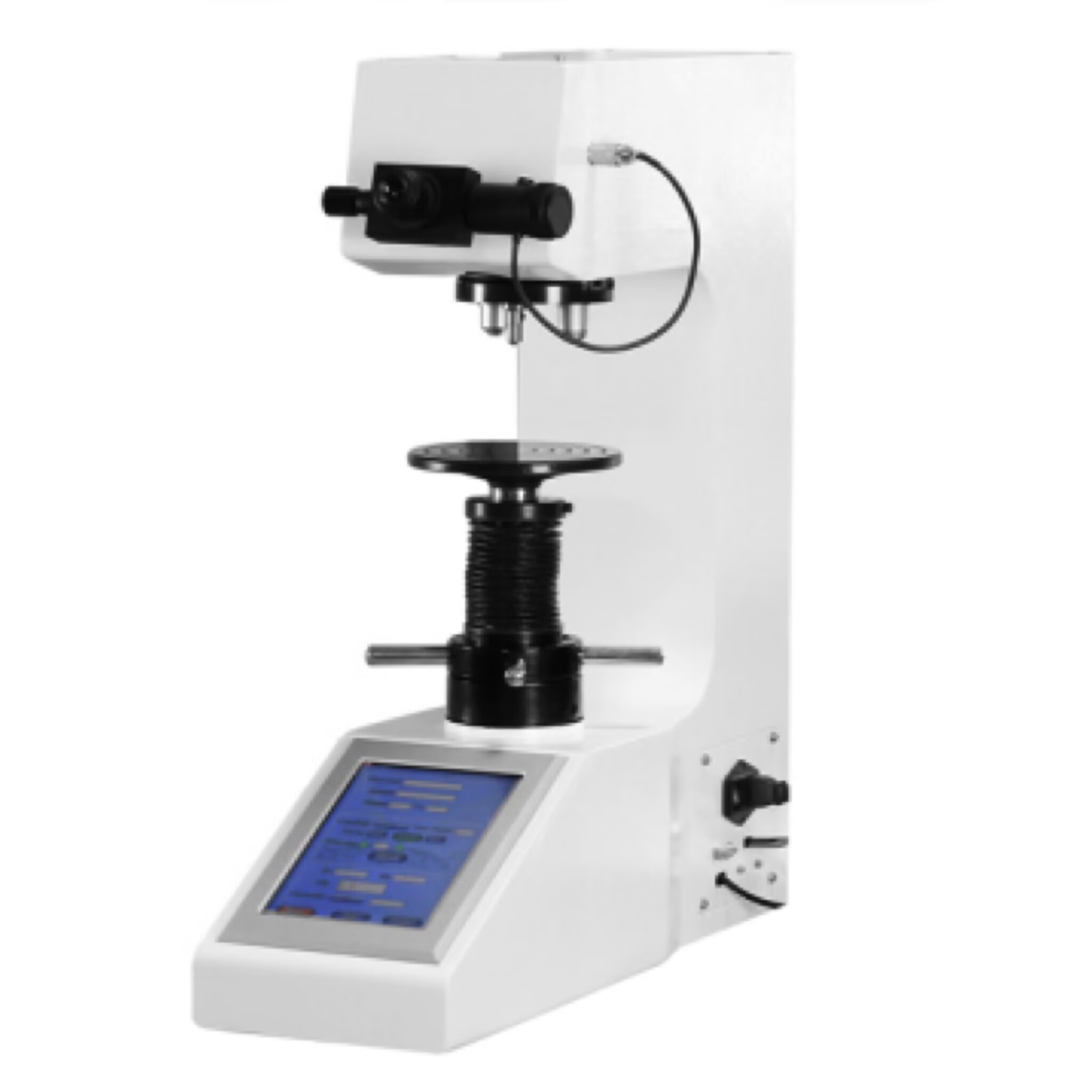

سختی سنج دیجیتال ویکرز برجک اتوماتیک پیشرفته TMHV-5MDX/TMHV-10MDX/TMHV-30MDX/TMHV-50MDX
I. PrOduct Descriptیون
سختی سنج صفحه نمایش لمسی دیجیتال برجک اتوماتیک TMHV-MDX ویکرز یک مدل است:
1. تنظیمات نیروی آزمایشی چندگانه، مقادیر را مجبور به انتخاب کنید
2. برجک اتوماتیک
3. مقادیر سختی به طور خودکار نمایش داده می شود
4. رابط صفحه نمایش لمسی 8 اینچی برای عملکرد آسان
II.ویژگی های اصلی
1. نیروهای آزمایشی متعدد، پاسخگویی به تمام نیروهای آزمایش در محدوده مشخص شده در استاندارد.
2. رابط صفحه نمایش لمسی 8 اینچی برای عملکرد آسان کاربر.
3. برج دوار مجهز به دو هدف بزرگنمایی مختلف، 10X و 20X (5X و 40X اختیاری هستند)، که امکان اسکن نمایه نمونه گسترده با بزرگنمایی کم را در صورت نیاز فراهم می کند.
4. هر دو 10X و 20X (5X، 40X) اهداف بزرگنمایی مختلف را می توان اندازه گیری کرد، 40X (اختیاری).
5. در حین آزمایش، فرورفتگی و هدف به طور خودکار به یکدیگر تغییر می کنند و نقطه آزمایش به طور خودکار دقیقاً قرار می گیرد.
6. کالیبراسیون را می توان بر اساس بلوک های سختی استاندارد یا مقیاس های طول انجام داد و تصحیح سختی به طور خودکار با توجه به مقادیر سختی بالا، متوسط و پایین انجام می شود و مقادیر سختی را دقیق تر می کند.
7. مقادیر مختلف سختی را می توان به یکدیگر تبدیل کرد.
8. تمام پارامترهای تست و نتایج با فرمت اکسل بر روی یک درایو فلش USB ذخیره می شود و پردازش داده ها و خروجی گزارش های بازرسی را تسهیل می کند.
9. پارامترهای تنظیم تست با رمز محافظت می شوند.
10. منبع نور از چراغ های LED استفاده می کند که طول عمر بالایی دارند و نیازی به تعویض لامپ ندارند.
11. دوربین داخلی برای تصاویر واضح تر (اختیاری).
12. چندین زبان از جمله چینی و انگلیسی در دسترس هستند.
13. مجهز به رابط RS-232، قابل اتصال به کامپیوتر (اختیاری).
III. پارامتر فنیس
| مدل |
TMHV-5MDX |
TMHV-10MDX |
TMHV-30MDX |
TMHV-50MDX |
| نیروی آزمایش |
0.3 کیلوگرم (2.94 نیوتن)، 0.5 کیلوگرم (4.90 نیوتن)،
1.0 Kgf (9.8N)، 2.0Kgf (19.6N)، 2.5Kgf (24.5N)، 3.0Kgf (29.4N)، 5.0Kgf (49.0N) (0.2Kgf اختیاری است) |
0.3 کیلوگرم (2.94 نیوتن)، 0.5 کیلوگرم (4.90 نیوتن)،
1.0 Kgf (9.8N)، 2.0Kgf (19.6N)، 2.5Kgf (24.5N)، 3.0Kgf (29.4N)، 5.0Kgf (49.0N)، 10.0Kgf (98.0N) |
0.5 کیلوگرم (4.90 نیوتن)،
1.0 کیلوگرم (9.8 نیوتن)، 2.0 کیلوگرم (19.6 نیوتن)، 2.5 کیلوگرم (24.5 نیوتن)، 3.0 کیلوگرم (29.4 نیوتن)، 5.0 کیلوگرم (49.0 نیوتن)، 10.0 کیلوگرم (98.0 نیوتن)، 15.0 کیلوگرم (24.5 نیوتن)، 15.0 کیلوگرم (147 نیوتن) 30.0 کیلوگرم (294 نیوتن)
0.3 کیلوگرم (اختیاری)
|
1.0 کیلوگرم (9.8 نیوتن)،
2.0 کیلوگرم (19.6 نیوتن)،
2.5 کیلوگرم (24.5 نیوتن)،
3.0 کیلوگرم (29.4 نیوتن)،
5.0 کیلوگرم (49.0 نیوتن)،
10.0 کیلوگرم (98.0 نیوتن)، 15.0 کیلوگرم (147 نیوتن)،
20.0 کیلوگرم (196 نیوتن)،
30.0 کیلوگرم (294 نیوتن)، 40.0 کیلوگرم (392 نیوتن)،
50.0 کیلوگرم (490 نیوتن)
(0.5 کیلوگرم اختیاری است) |
| استانداردها را اجرا کنید |
GBT4340.1، GBT4340.2، ASTM_E92 |
| تبدیل مقدار سختی |
طبق استانداردهای GB1172-99 و ASTM |
| دقت مطابقت دارد |
JJG260-91، JIS B 7725، JIS B 7734، GB/ T3430.2-99
ASTM E-384، ISO 6507-2، ISO4546 |
| روش بارگذاری |
بارگیری خودکار / نگه دارید / بارگیری کنید |
| مکانیزم برج را بچرخانید |
اتوماتیک، دستی.
چرخش سوئیچ خودکار شیئی - فرورفتگی - شیئی.
برجک اتوماتیک توالی سریع و ساده ای از عملیات را بدون نیاز به چرخاندن دستی برجک برای تعویض خودکار سر هدف فراهم می کند.
مرکز لنز شیئی با مرکز فرورفتگی با دقت بالا با خطای کمتر از 1 میکرون منطبق است که از موقعیت دقیق فشار نمونه و موقعیت مرکزی قابل تنظیم لنز شیئی اطمینان می دهد. |
| حداقل واحد آزمون |
0.01 میلیون متر |
| خروجی داده |
صفحه نمایش LCD مستقیماً در یک درایو USB با فرمت EXCEL خوانده می شود و ذخیره می شود |
| خط کش را تبدیل کنید |
HRA، HRB، HRC، HRD، HRF، HV، HK، HBW، HR15N، HR30N، HR45N، HR15T، HR30T، HR45T |
| محدوده تست سختی |
8 ~ 2900HV |
| روش اعمال نیرو را آزمایش کنید |
خودکار (بارگیری، نگه داشتن، تخلیه) |
| اندازه گیری چشمی |
الکترونیکی 10x (15X اختیاری) |
| لنز شیئی |
×10 برابر،×20x (5X، 40X اختیاری) |
| بزرگنمایی کل |
100X، 200X (50X، 400X اختیاری) |
| زمان نگهداری نیروی آزمایشی |
1 تا 99 |
| حداکثر ارتفاع مجاز نمونه |
180 میلی متر |
| فاصله از مرکز فرورفتگی تا دیواره بیرونی |
160 میلی متر |
| اندازه |
580*190*700 میلی متر |
| وزن |
حدود 55 کیلوگرم |
| منبع تغذیه |
AC220V+5٪، 50-60 هرتز |
رابط عملیات IV
رابط اصلی می تواند اندازه گیری کند11انواع ترازو ویکرز (50MDX).
تصحیح مقدار سختی تصحیح نیروی آزمایش
V.پیوست استاندارد
