TM290 اندازه گیری ضخامت فوق صوت با دقت بالا با وضوح 0.001mm و اسکن A / B

TM290 یک نوع جدید از اندازه گیری ضخامت فوق صوتی دیجیتال با دقت بالا با اسکن A / B است. این نوع از اندازه گیری ضخامت فوق صوتی بر اساس بازتاب پالس است.آن را مناسب برای اندازه گیری ضخامت مواد است که می تواند موج ماوراء صوت در آن را در سرعت ثابت گسترش و دریافت بازتاب از پشت خود را. وضوح اندازه گیری 0.001mm و محدوده اندازه گیری به عنوان نازک به عنوان 0.15mm (فولاد) است.

این محصول می تواند صفحه ها و قطعات پردازش شده را با دقت اندازه گیری کند. از سوی دیگر، می تواند میزان نازک شدن لوله ها و ظروف تحت فشار را در تجهیزات تولید پس از خوردگی در طول استفاده کنترل کند.مي تونه در نفت استفاده بشهصنعت شیمی، فلزات سازی، کشتی سازی، هوافضا، انرژی و سایر زمینه ها.

این محصول با استانداردهای زیر مطابقت دارد: مشخصات کالیبراسیون برای اندازه گیری ضخامت فوق صوت (JJF 1126-2004).

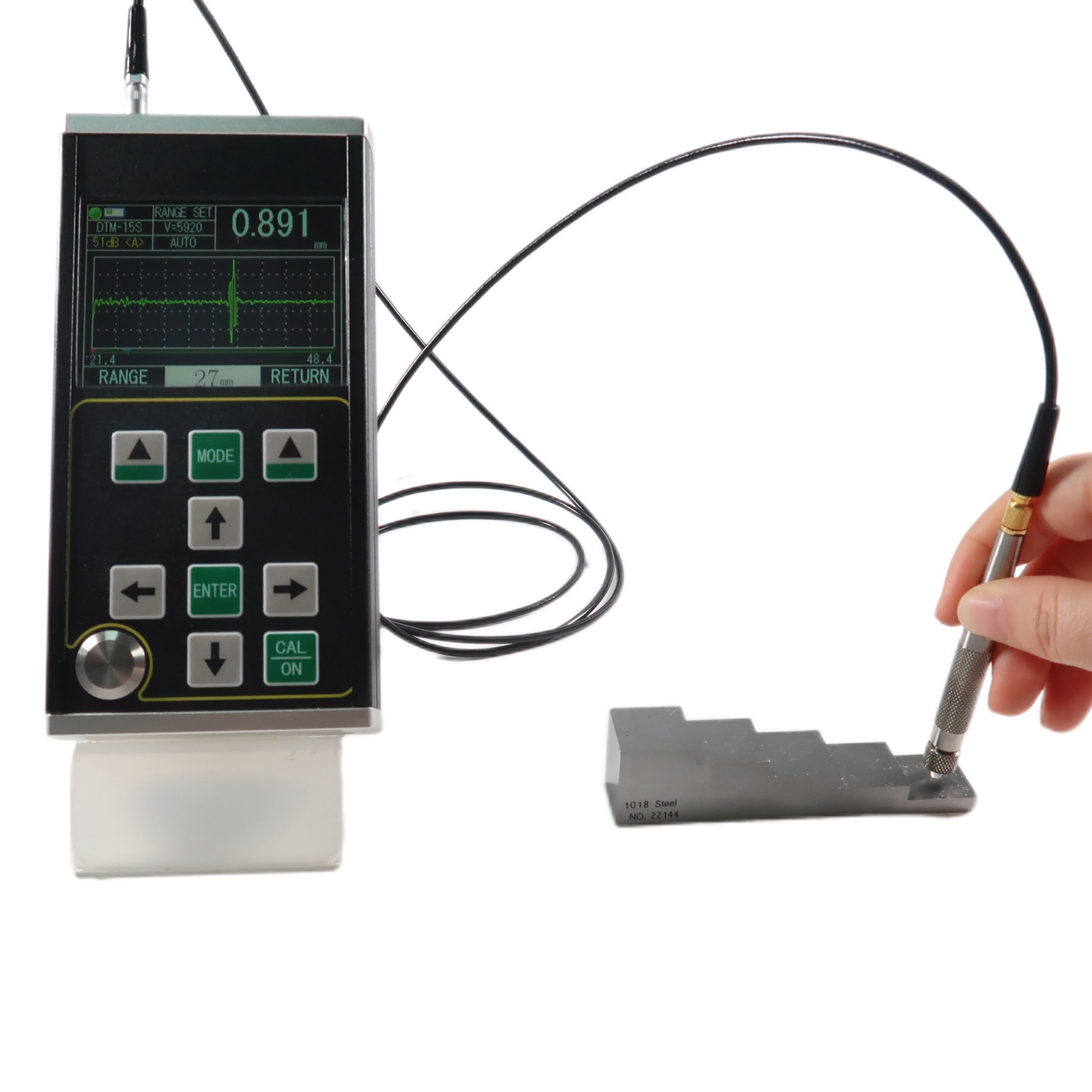

• این محصول دارای حالت اسکن A، حالت اسکن B و حالت نمایش عددی است
• محدوده اندازه گیری گسترده است و فناوری منحصر به فرد "با صدای بلند متعدد" برای تحقق اندازه گیری قطعات فوق نازک با حداقل ضخامت اندازه گیری 0.15 میلی متر (فولاد) پذیرفته شده است
• این محصول می تواند ضخامت را با دقت بالا اندازه گیری کند و حداکثر وضوح اندازه گیری می تواند به 0.001mm برسد. وضوح تکرار می تواند به ± 0.002mm برسد
• آن را از توابع پوشش نفوذ و اکو به اندازه گیری اکو است که برای اندازه گیری مواد با لایه رنگ و پوشش بر روی سطح استفاده می شود
• حالت اندازه گیری متعدد: حالت mb-e، E-E و me-e اندازه گیری قطعات کار ضخیم معمولی را برآورده می کند؛ حالت نازک اندازه گیری قطعات نازک را تحقق می بخشد

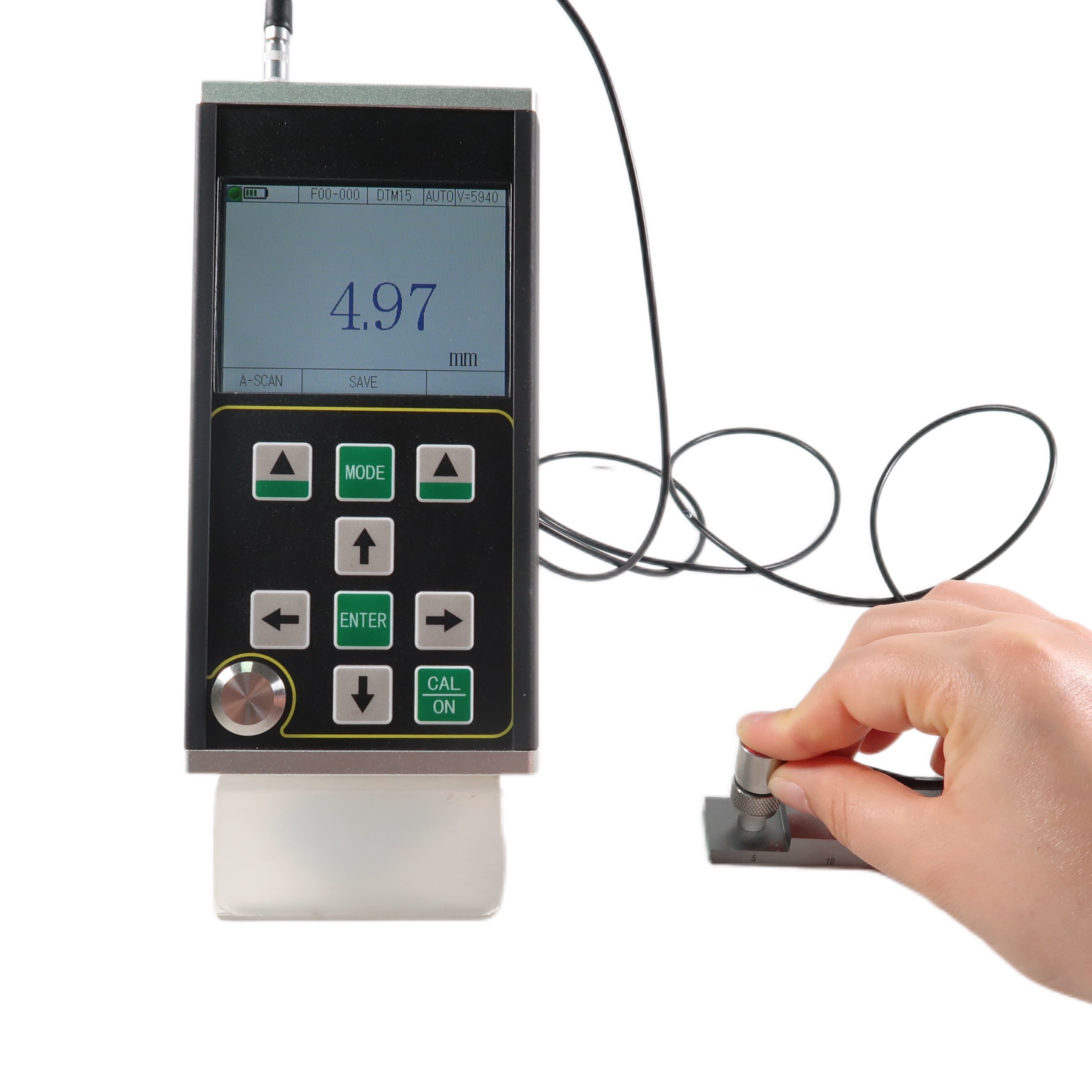

• حالت های عددی عبارتند از: حالت ارزش ضخامت معمولی، حالت نرخ تفاوت / کاهش و حالت حداکثر ارزش
• دو حالت افزایش: افزایش خودکار / افزایش دستی
• خاموش کردن دستی و خاموش کردن خودکار می تواند تنظیم شود، با عملکرد صرفه جویی در انرژی
• آن را از انواع کاوشگرها، از جمله کاوشگر کریستالی دوگانه و کاوشگر کریستالی تک پشتیبانی می کند، و پشتیبانی می کند تا 20MHz کاوشگر فرکانس بالا
• از ذخیره سازی انبوه پشتیبانی می کند و می تواند 100000 ارزش ضخامت، 500 گروه از امواج A-scan و 500 گروه از امواج B-scan را همزمان ذخیره کند
• صفحه نمایش TFT-LCD رنگی بزرگ 3.5 اینچی با وضوح 320x240 (QVGA)
• روش های کالیبراسیون مختلفی دارد، از کالیبراسیون یک نقطه، کالیبراسیون چند نقطه و حالت کالیبراسیون دستی پشتیبانی می کند،و می تواند سرعت صدا و موقعیت صفر را در همان زمان کالیبراسیون کند؛ از اصلاح مسیر دو قطعه ی کریستال پشتیبانی می کند
• آن را پشتیبانی از تبدیل متریک و سیستم بریتانیا؛ آن را می تواند بین میلی متر و اینچ واحد تغییر
• از نمایشگر چینی و انگلیسی پشتیبانی می کند

آن را مناسب برای اندازه گیری ضخامت فلزات (مانند فولاد، آهن ریخته، آلومینیوم، مس، و غیره) ، پلاستیک، سرامیک، شیشه، رزین، فیبر شیشه ای و دیگر هادی های فوق صوتی خوب است.

اصول اندازه گیری ضخامت فوق صوتی مشابه اندازه گیری موج نور است. پالس فوق صوتی منتشر شده توسط کاوشگر به شیء اندازه گیری شده می رسد و در شیء گسترش می یابد.وقتی که به رابط مواد می رسدضخامت ماده اندازه گیری شده با اندازه گیری دقیق زمان گسترش فوق صوت در ماده تعیین می شود.

توجه: شرکت حق تغییر فنی بدون اطلاع قبلی را دارد.
