نیروی آزمایش اولیه: | 98.07N (10 کیلوگرم)؛ تحمل: ± 2.0٪ | تحمل نیروی آزمون کل: | ± 1.0٪ |
---|---|---|---|
نیروی تست سختی برینل: | 294.2N (30 کیلوگرم) ، 306.5N (31.25kg) ، 612.9N (62.5kg) ، 980.7N (100 کیلوگرم) ، 1893N (187.5kg) | نیروی تست سختی راکول: | 588.4N (60 کیلوگرم) ، 980.7N (100 کیلوگرم) ، 1471N (150 کیلوگرم) |
نیروی تست سختی ویکرز: | 294.2N (30 کیلوگرم) ، 980.7N (100 کیلوگرم) | ||
برجسته: | دستگاه تست سختی فلز,تست سختی سطح |
شرح:
1. سختی یکی از مهمترین خصوصیات مکانیکی مواد است در حالی که تست سختی سریعترین و سریع ترین روش آزمایش اقتصادی و همچنین یک روش مهم برای قضاوت در مورد کیفیت مواد فلزی یا اجزای تشکیل دهنده آن است. خصوصیات مکانیکی اکثر مواد فلزی مانند استحکام ، خستگی ، پیچ خوردگی و فرسوده شدن تقریباً از طریق آزمایش سختی آن قابل آزمایش است.

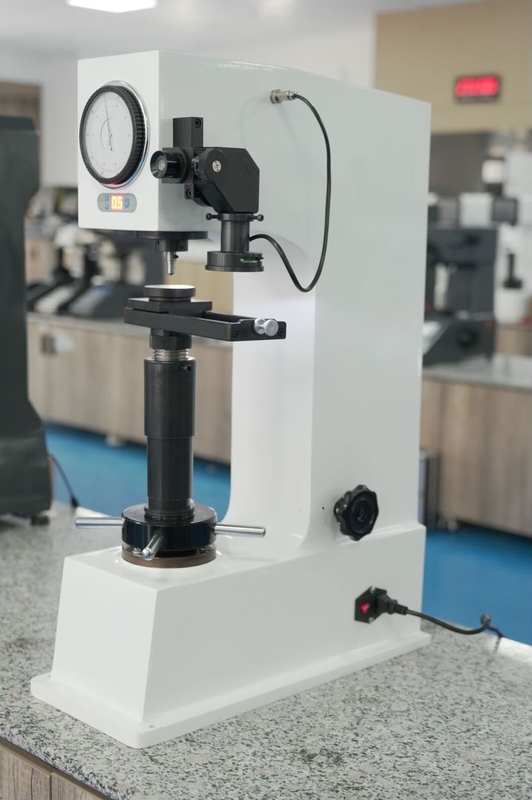

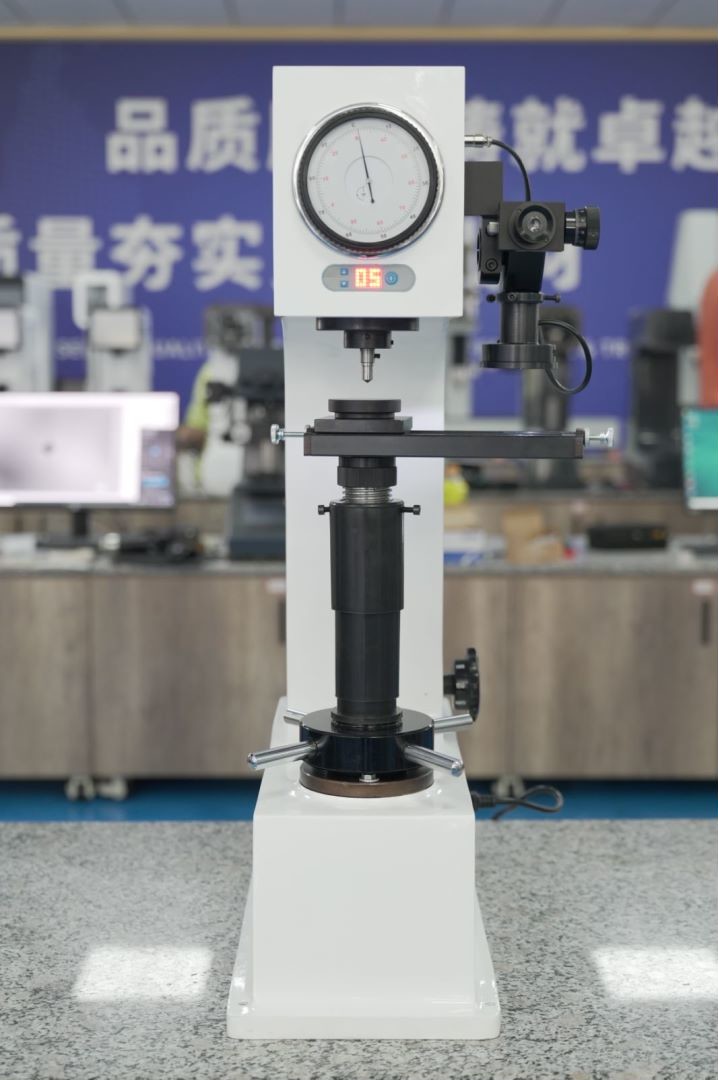

2. تستر سختی موتوری برینل راکول و ویکرز ، تستر سختی چند منظوره با برینل ، راکول و ویکرز 3 نوع روش آزمایش و نیروی تست 7 مرحله نیازهای بسیاری از انواع سختی را برآورده می کند. این ابزار برای بارگیری ، ساکن کردن و تخلیه نیروی آزمایش ، به صورت خودکار تغییر مکان پذیر است ، بنابراین عملکرد این ابزار ساده ، آسان و سریع است.
مشخصات فنی
1. نیروی آزمایش اولیه: 98.07N (10 کیلوگرم)؛ تحمل: ± 2.0٪
2. تحمل نیروی تست کل: 1.0 ±
2.1 نیروی تست سختی برینل: 294.2N (30kg) ، 306.5N (31.25kg) ، 612.9N (62.5kg) ،
980.7N (100 کیلوگرم) ، 1893N (187.5 کیلوگرم)
2.2 نیروی تست سختی راکول: 588.4N (60 کیلوگرم) ، 980.7N (100 کیلوگرم) ، 1471N (150 کیلوگرم)
2.3 نیروی تست سختی ویکرها: 294.2N (30 کیلوگرم) ، 980.7N (100 کیلوگرم)
3. مشخصات داخل دنده:
3.1 تورهای الماس راکول
3.2 تورهای الماس ویکرز
3.3 تورفتگی φ1.5875 میلی متر ، φ2.5 میلی متر ، φ5 mmball
4- منبع تغذیه و ولتاژ: AC220V ± 5٪ ، 50-60 هرتز
5. کنترل با تاخیر در زمان: 2-60 ثانیه ، قابل تنظیم است
6. فاصله از نقطه مرکزی سانترال تا بدنه ابزار: 165 میلی متر.
7. حداکثر. ارتفاع نمونه:
7.1 برای سختی راکول: 175 میلی متر
7.2 برای سختی برینل: 100 میلی متر
7.3 برای سختی ویکرها: 115 میلی متر
8. تقویت هدف: 37.5 × ؛ 75
9. ابعاد کلی تستر سختی (طول × عرض × ارتفاع): 700 mm 215 20 520 mm 700 میلی متر
10. وزن کل تستر: 78 کیلوگرم
سختی راکول
11. تحمل ارزش نمایش سختی راکول
مقیاس سختی | HardnessRangeof بلوک های تست استاندارد | حداکثر تحمل ارزش نمایش سختی |
هرا | 20 ~ ≤75HRA | H 2HRA |
> 75 ~ ≤88HRA | H 1.5HRA | |
HRB | 20 R 45HRB | H 4HRB |
> 45 ≤ 80HRB | H 3HRB | |
> 80 ~ 00100HRB | H 2HRB | |
HRC | 70 R 70HRC | H 1.5HRC |
سختی برینل
12. تکرار و تحمل مقدار نمایش داده شده برای تستر سختی برینل
مقدار سختی بلوک های تست استاندارد (HBW) | تحمل ارزش نمایش داده شده (٪) | تکرار مقدار نمایش داده شده (٪) |
≤125 | 3 پوند | ≤3 |
125 < HBW≤125 | 2.5 پوند | .52.5 |
225 پوند | 2 پوند | ≤2 |
سختی ویکرز
13. تحمل و تکرار مقدار نمایش داده شده برای تستر سختی ویکرز
تحمل مقدار نمایش داده شده | تکرار مقدار نمایش داده شده | |||
مقیاس سختی | مقدار بلوک تست سختی نمایش داده شد | تحمل مقدار نمایش داده شده | مقدار بلوک تست سختی نمایش داده شد | تکرار مقدار نمایش داده شده |
HV30 HV100 | 50250HV | ± 3٪ | 25225HV | 6٪ |
300 ~ 1000HV | ± 2٪ | 5 225HV | 4٪ |
