تورفتگی: | تور سوزن توپ ف2.5mm 、 φ5mm | بزرگنمایی چشم: | 15 |
---|---|---|---|
منبع تغذیه و ولتاژ: | AC220V ± 5٪ ، 50-60 هرتز | کنترل با تاخیر: | 0-60 ثانیه ، قابل تنظیم است |
ابعاد کلی (طول × عرض × ارتفاع): | 800 55 551 0 800 میلی متر | ||
برجسته: | دستگاه تست سختی فلز,دستگاه تست سختی جهانی |

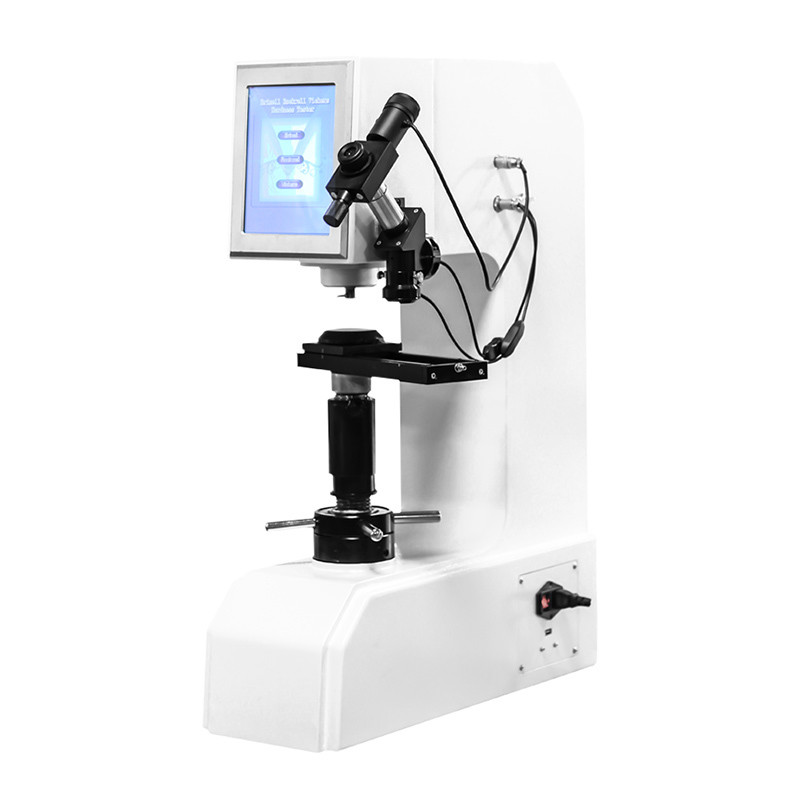

تستر سختی جهانی 570HAD دیجیتال
1- سختی یکی از ویژگیهای مهم مکانیکی مواد است در حالی که آزمایش سختی روشی مهم برای قضاوت در مورد کیفیت مواد فلزی یا اجزای تشکیل دهنده آن است. سختی فلز با مشخصات مکانیکی آن مطابقت دارد ، بنابراین ویژگیهای مکانیکی آن از قبیل قدرت ، خستگی ، پیچ خوردگی و فرسودگی تقریباً از طریق آزمایش سختی قابل آزمایش است.
2. تستر سختی دیجیتال چند منظوره با برینل ، راکول ، ویکرز سه روش تست ، تستر سختی چند منظوره از نیروی تست هفت درجه ، این می تواند نیازهای انواع تست سختی را برآورده کند. بارگذاری نیروی آزمون ، ساکن ، بارگیری مکانیسم سوئیچینگ اتوماتیک اتخاذ شده ، تبدیل نیرو تست به دست آمده توسط چرخش چرخ دستی ، تورفتگی با رمزگذار دقیق و سنسور اندازه گیری شده و مقدار سختی توسط برنامه داخلی سیستم محاسبه می شود. بنابراین کار با آن آسان است ، رابط سریع و شهودی ، اصولاً هیچ خطای عملکرد انسان با حساسیت بالا ، پایداری مناسب ، برای کارگاه ها و آزمایشگاه ها مناسب است.
عملکرد اصلی به شرح زیر است:
2.1 برینل ، راکول ، ویکرز سه روش آزمایش
2.2 تبدیل مقیاس های سختی مختلف
2.3 انتخاب زمان ساکن
2.4 اصلاح زمان و تاریخ
مشخصات سختی راکول
2.5 خروجی آزمایش نتایج رابط 2.6 رابط RS232 برای توابع اختیاری ، این مدل می تواند نتایج آزمایش را ذخیره کرده و صفحات آزمایش را مرور کند.
مشخصات فنی
1. منبع تغذیه و ولتاژ: AC220V ± 5٪ ، 50-60 هرتز
2. کنترل زمان تاخیر: 0-60 ثانیه ، قابل تنظیم
3. فاصله از مرکز تورفتگی تا بدنه ابزار: 165 میلی متر
4. ابعاد کلی (طول × عرض × ارتفاع): 800 × 551 0 800 میلی متر
5. وزن خالص تستر: 80 کیلوگرم (تقریبا)
سختی راکول
نیروی آزمایش (N) | نیروی آزمایش اولیه | 98.07 (10 کیلوگرم) | تحمل ± 2.0 | |
نیروی آزمایش کل | 588.4 (60 کیلوگرم) | تحمل ± 1.0 | ||
980.7 (100 کیلوگرم) | ||||
1471 (150 کیلوگرم) | ||||
تورفتگی | سوزن مخروط الماس | |||
تور گلوله ای توپ فلوریدا | ||||
مقیاس | هرا | HRB | HRC | HRD |
حداکثر ارتفاع نمونه ها | 175 میلی متر |
6 تحمل ارزش نمایش سختی راکول
مقیاس سختی | محدوده سختی بلوک های تست استاندارد | حداکثر تحمل مقدار نمایش | تکرار a |
هرا | (75 20 20) HRA | H 2HRA | .020.02 (H 100) یا 0.8 واحد راکول ب |
(88 75)) HRA | H 1.5HRA | ||
HRB | (45 20 45) HRB | H 4HRB | .04 04/0 (130 - H) یا 1.2 واحد راکول ب |
(80 > 45) HRB | H 3HRB | ||
(100 > 80)) HRB | H 2HRB | ||
HRC | (70 20 20)) HRC | H 1.5HRC | .020.02 (H 100) یا 0.8 واحد راکول ب |
a: H میانگین سختی b است: به عنوان مقدار بالاتر تأیید کنید |
سختی برینل
6. مشخصات فنی تستر سختی برینل
نیروی آزمایش | 294.2N (30 کیلوگرم) | تحمل ± 1.0 | |
306.5N (31.25kg) | |||
612.9N (62.5 کیلوگرم) | |||
980.7N (100 کیلوگرم) | |||
1839N (187.5 کیلوگرم) | |||
تورفتگی | φ2.5mm ، φ5 میلی متر سوزن توپ | ||
مقیاس | HBW1 / 30 | HBW2.5 / 31.25 | HBW2.5 / 62.5 |
HBW5 / 62.5 | HBW10 / 100 | HBW2.5 / 187.5 | |
بزرگنمایی چشم | 15 | ||
هدف، واقعگرایانه | 2.5 × (وضوح 0.5μm) ، 5 × (وضوح 0.25μm) | ||
حداکثر ارتفاع نمونه | 100 |
8 تحمل و تکرار مقدار نمایش داده شده برای تستر سختی برینل
بلوک سختی (HBW) | تحمل (٪) | تکرار (٪) |
≤125 | 3 پوند | 3 |
125 < HBW≤125 | 2.5 پوند | 2.5 |
225 پوند | 2 پوند | 2 |
مشخصات فنی 9 سختی ویکرز
نیروی آزمایش | 294.2N (30 کیلوگرم) | تحمل ± 1.0 |
980.7N (100 کیلوگرم) | ||
تورفتگی | تورفتگی الماس ویکرز | |
مقیاس | HV30 | HV100 |
بزرگنمایی چشم | 15 | |
بزرگنمایی عینی | 5 × (وضوح 0.25μm) | |
حداکثر ارتفاع نمونه | 115 میلی متر |
تحمل مقدار نمایش داده شده | تکرار مقدار نمایش داده شده | |||
مقیاس سختی | مقدار بلوک سختی | تحمل مقدار نمایش داده شده | مقدار بلوک سختی | تکرار مقدار نمایش داده شده |
HV30 | 50250HV | ± 3٪ | 25225HV | 6٪ |
HV100 | 300 ~ 1000HV | ± 2٪ | 5 225HV | 4٪ |
11. تحمل و تکرار مقدار نمایش داده شده برای تستر سختی ویکرز
لوازم جانبی ( لیست بسته بندی )
1. کیت لوازم جانبی بدنه اصلی
نه | توضیحات کالا | تعداد |
1 | الماس راکول آشیانه | 1 کامپیوتر |
2 | سوزن توپ فلزی φ1.5875mm | 1 کامپیوتر |
3 | جدول آزمون بزرگ ، جدول تست متوسط ، جدول آزمون V شکل | 3 رایانه شخصی |
4 | وزن ۰/۱،۲،۳،۴،۴ | 5 رایانه شخصی |
5 | بلوک سختی استاندارد HRC (بالا ، پایین) ، HRB بلوک سختی استاندارد | 3 رایانه شخصی |
6 | پیچ تنظیم سطح | 4 رایانه شخصی |
7 | راننده پیچ ، اسپانر | 2 رایانه شخصی |
8 | کابل برق | 1 کامپیوتر |
9 | کتابچه راهنمای دستور العمل | 1 کامپیوتر |
10 | کیسه ضد گرد و غبار پلاستیکی | 1 کامپیوتر |
کیت لوازم جانبی میکروسکوپ
نه | توضیحات کالا | تعداد | |
1 | چشم | 1 کامپیوتر | |
2 | صندلی میکروسکوپ | در کل 3 | 1 کامپیوتر |
3 | نور خارج | 1 کامپیوتر | |
4 | درون نور | 1 کامپیوتر | |
5 | 2.5 2.5 هدف | 1 کامپیوتر | |
6 | 5 × هدف | 1 کامپیوتر | |
7 | جدول تست لغزش | 1 کامپیوتر | |
8 | تورفتگی الماس ویکرز | 1 کامپیوتر | |
9 | φ2.5mm ، φ5 میلی متر سوزن توپ | 2 رایانه شخصی | |
10 | بلوک سختی استاندارد ویکرز (HV30) | 1 کامپیوتر | |
11 | بلوک سختی استاندارد برینل (HBW / 2.5 / 187.5) | 1 کامپیوتر | |
12 | مرحله | 1 کامپیوتر | |
13 | فیوز 2A | 2 رایانه شخصی |
