اسکنر میلگرد یکپارچه TMRS-710
ظاهر آشکارساز میلگرد یکپارچه TMRS-710:

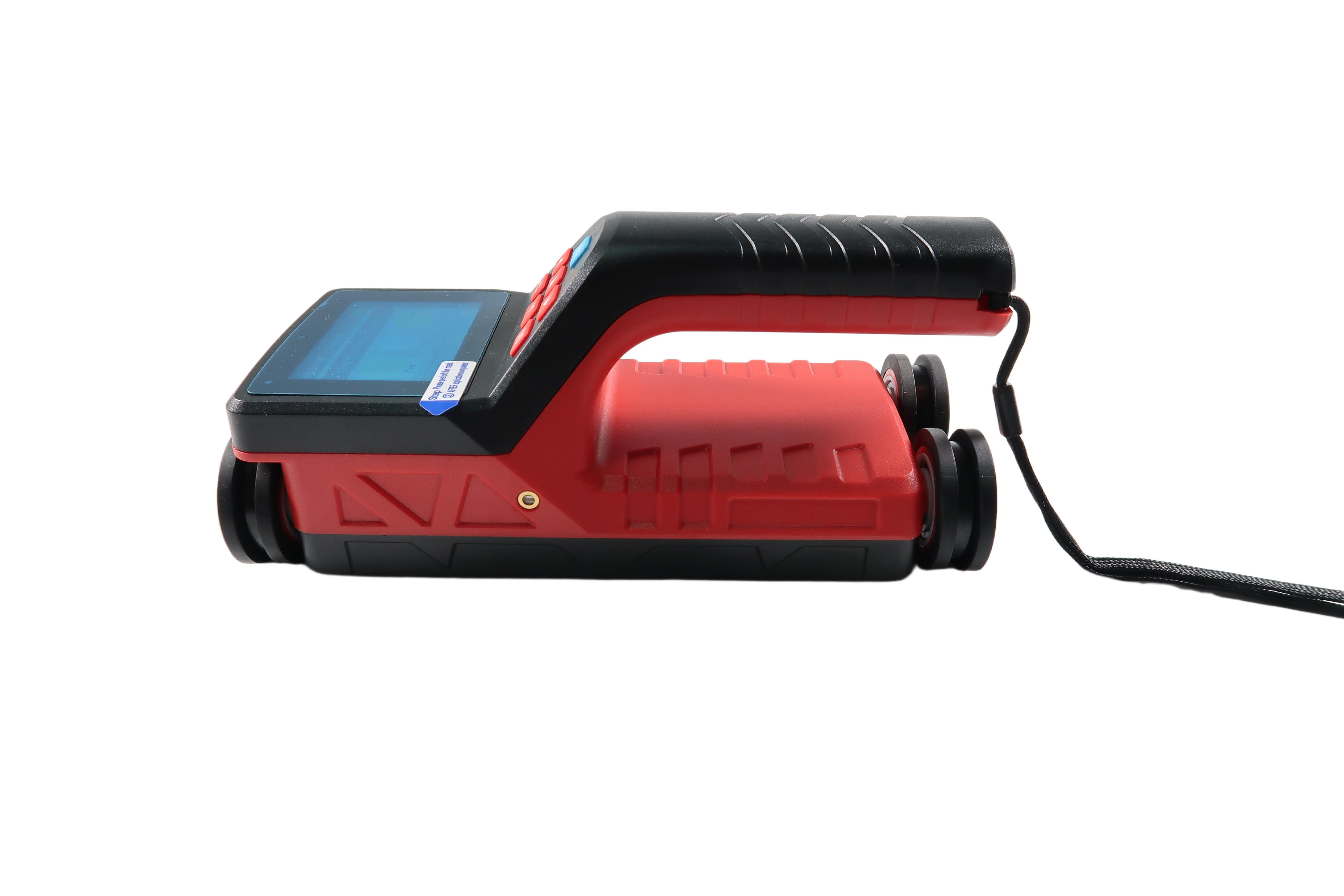

الف) نمای بالا:

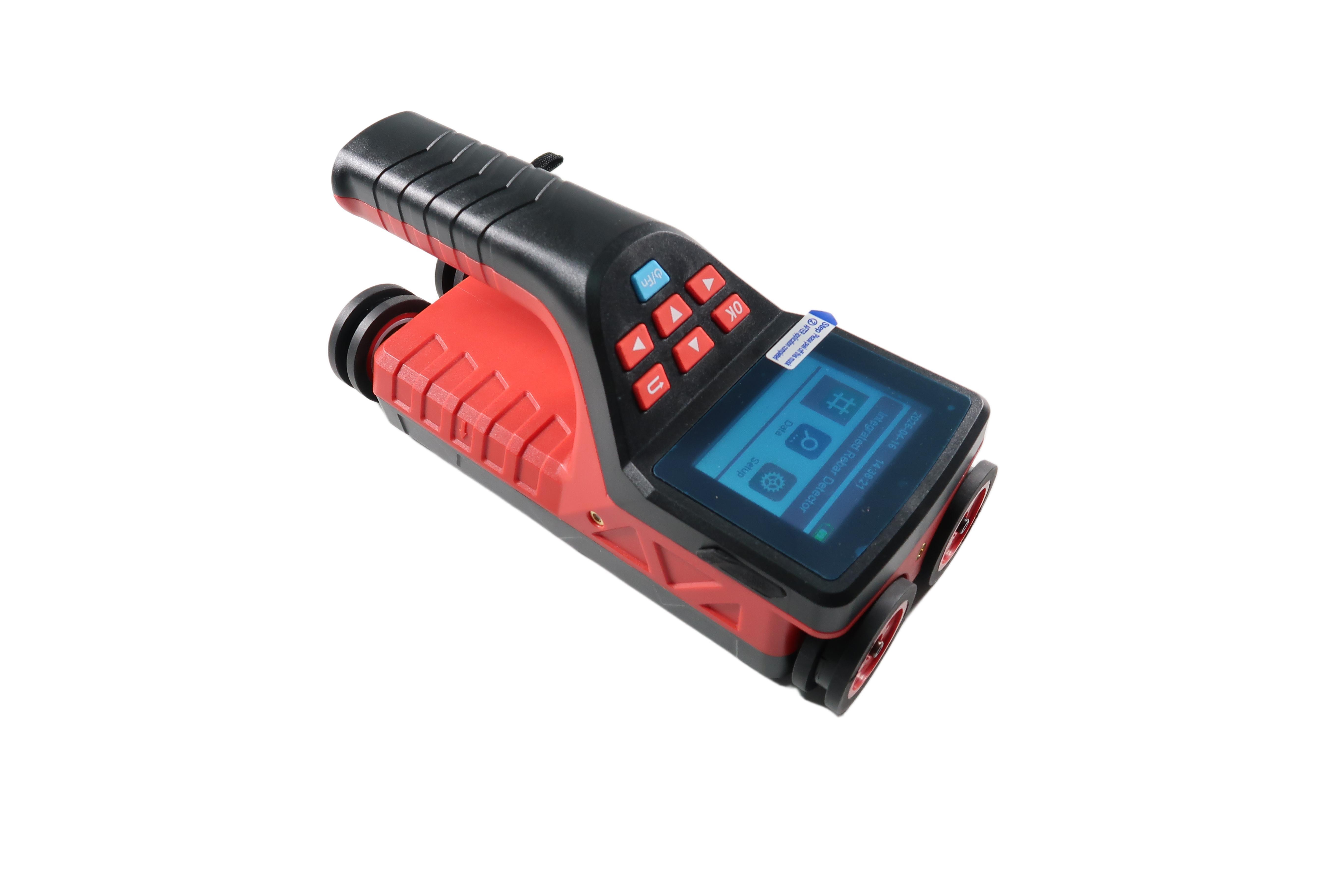

ب) نمای چپ:

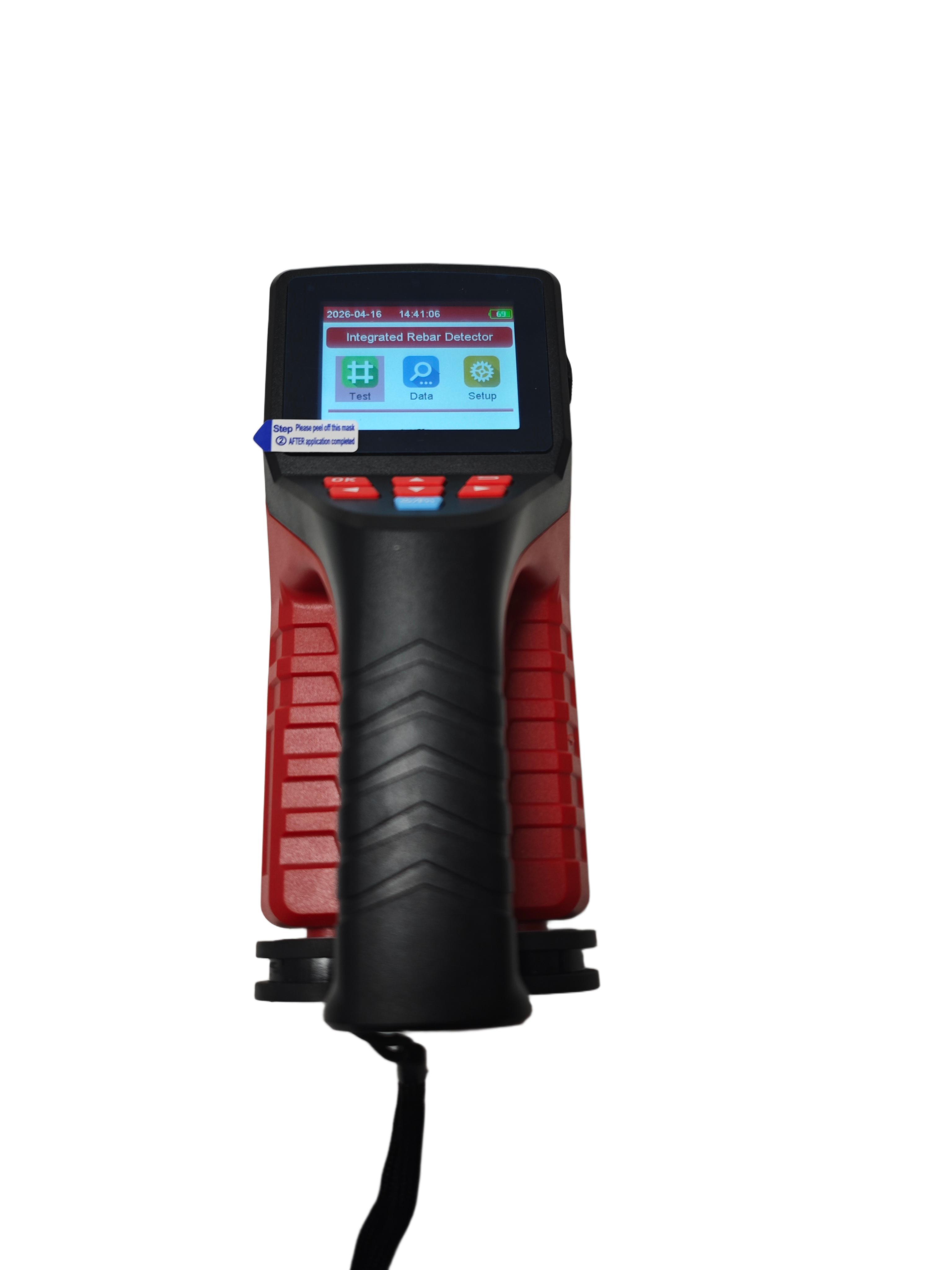

ج) نمای سمت راست:

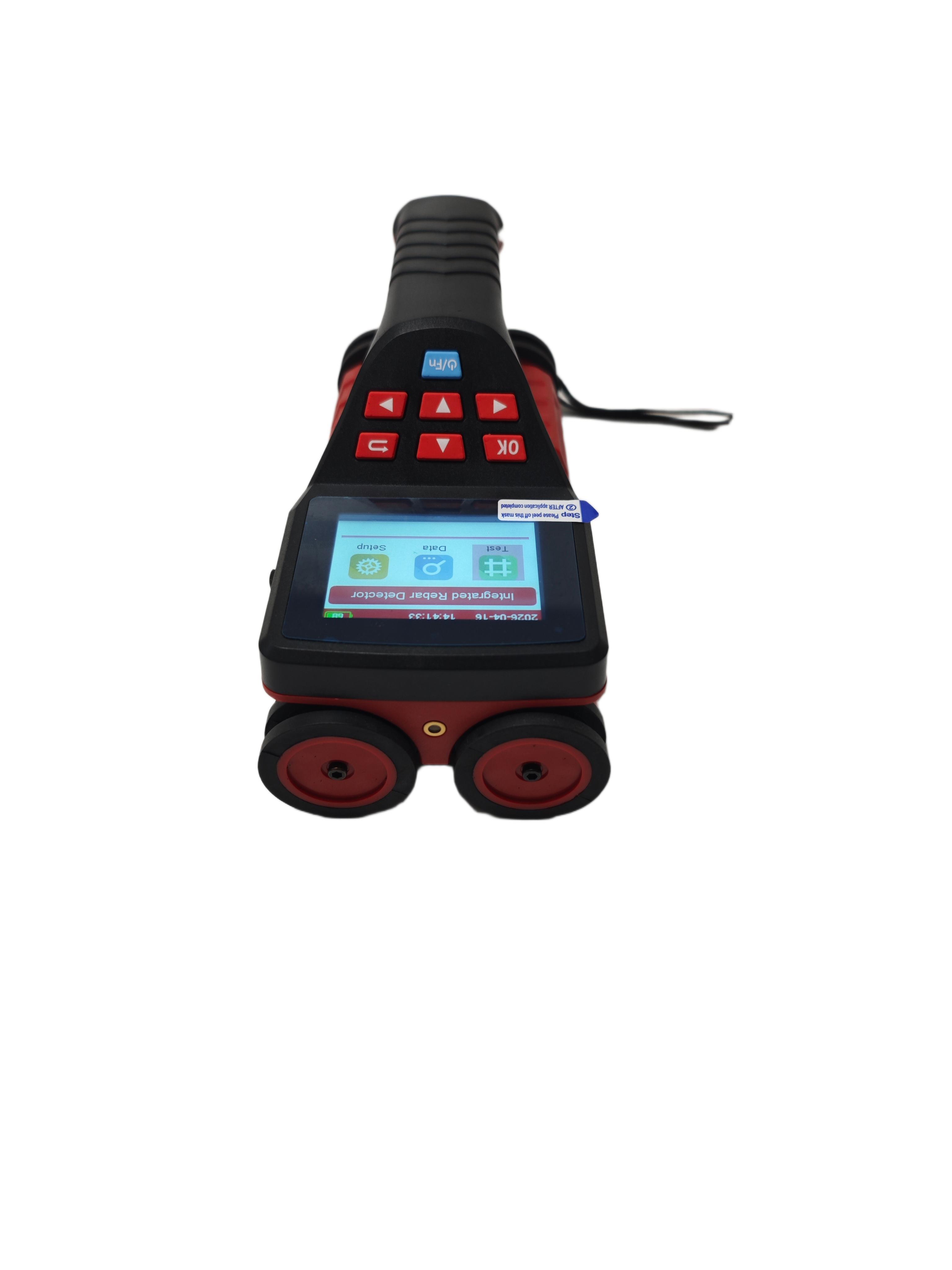

د) نمای پایین
شکل 2.1 نمودار شماتیک ظاهر میزبان
1.1 مقدمه
آشکارساز میلگرد یکپارچه TMRS-710 عمدتا برای تشخیص موقعیت آرماتور داخلی، ضخامت لایه محافظ، فاصله تقویت کننده و قطر میلگرد استفاده می شود.می تواند نقشه توزیع کل میلگرد را به دقت ترسیم کند تا داده های آزمایشی را با دقت و سرعت بالا ارائه دهد.ساختار یکپارچه میزبان و سیم پیچ حسگر که باعث می شود هنگام حمل و کار در میدان راحت و سریع باشد.این در طراحی ساختار سیم پیچ، سرعت بیشتر، دقت بالاتر، وضوح قوی تر مشخص می شود.
1.2 توابع
1.2.1 توابع اصلی
1. ضخامت لایه محافظ میلگرد را به دقت اندازه گیری کنید.
2. موقعیت، روند و توزیع میله های فولادی را تعیین کنید.
3. لایه محافظ میله فولادی را اندازه گیری کنید و قطر میله فولادی را تخمین بزنید.
4. ذخیره سازی، مشاهده و انتقال داده های تشخیص.
1.2.2 توابع ویژه
1. حالت تشخیص بصری، دقیق، نمایش دقیق موقعیت میله فولادی، فاصله، ضخامت لایه محافظ در همان صفحه است.
2. اندازه گیری ضخامت کاملا تحقق یافته است.در طول فرآیند اندازه گیری، صفحات را می توان به جلو و عقب برگرداند، داده ها و گرافیک ها را می توان مشاهده کرد، و داده های تست را می توان در هر زمان حذف کرد.
3.دستگاه تک، طراحی عملیات و روش موقعیت یابی چهار چرخ، مجهز به لاستیک های مقاوم در برابر سایش با استحکام بالا، آسان برای محافظت از سایش و پارگی آشکارساز.
4. نرم افزار آنالیز می تواند نمای پلان دو بعدی و نمای سه بعدی سه بعدی تولید کند.
5. حالت تشخیص JGJ 1-6 آزمایش مکرر یک میله فولادی را انجام می دهد و به طور خودکار مقدار متوسط را محاسبه می کند.
1.2.3 ویژگی های اصلی
1. صفحه نمایش LCD رنگی 2.8 اینچی با وضوح بالا (320 x 240 پیکسل)، چه در فضای داخلی و چه در فضای باز، هر موقعیتی می تواند به وضوح داده های تشخیص قابل مشاهده باشد.
2. طراحی ساختار چند سیم پیچ، سریع تر، دقت بالاتر، وضوح قوی تر.
3. با استفاده از انتقال و شارژ اطلاعات در حالت USB، می توانید به سرعت داده های ذخیره شده را از طریق USB در رایانه آپلود کنید.
4. با ساخته شده در باتری لیتیوم با ظرفیت بالا، مصرف انرژی کم است، در مورد باتری پر است، زمان آماده به کار حدود 16 ساعت است.
5. حالت مدیریت داده ها در ذخیره سازی داده ها، مشاهده، حذف و توابع دیگر، می تواند حدود دویست هزار میلگرد داده های نقطه اندازه گیری را ذخیره کند.
6. مشکل نشت میله فولادی تقویت کننده با استفاده از قدرت تفکیک تاندون فوق متراکم حل می شود.
7. پیکربندی بلوک تست استاندارد را انتخاب کنید که می تواند با طراحی خاص و منحصر به فرد پیکربندی شود.
8. با استفاده از سیم پیچ میزبان و سنسور طراحی یکپارچه، اندازه جمع و جور، وزن سبک، حمل آسان.
9. قضاوت زمان واقعی موقعیت متوسط میله فولادی مجاور، نشان دهنده نور سریع، می تواند از اطراف میله فولادی، حفاری آسان حفاری جلوگیری کند.
10. کیف ابزار ضد ضربه است، دارای یک آستر محافظ در داخل، و مجهز به پوشش ضد آب برای حمل آسان؛;
11. مجهز به نرم افزار تشخیص میله فولادی متوسط و بزرگ، برای تجزیه و تحلیل حرفه ای داده ها، پردازش داده ها و تولید گزارش کامل در رایانه شخصی مناسب است.
1.3 برگه فنی
حالت | TMRS-710 | |
محدوده قابل اجرا میلگرد (میلی متر) | φ6~φ50 | |
محدوده ضخامت لایه محافظ (mm) | محدوده کوچک: 1 تا 80 محدوده بزرگ: 5 تا 185 | |
حداکثر خطای مجاز ضخامت لایه محافظ (mm) | ± 1 | 1 تا 60 |
± 2 | 60 تا 100 | |
± 3 | 101 تا 120 | |
± 5 | 121 تا 160 | |
± 8 | 161 تا 185 | |
قابلیت استفاده از اندازه گیری قطر (میلی متر) | ϕ 6~F50 | |
حداکثر خطای اندازه گیری قطر (مشخصات) | ± 1 | |
حالت اسکن | مدل ضخامت، تست JGJ | |
محدوده اسکن | بدون مرز | |
تست JGJ | به اندازه گیری های 1-6 نقطه واحد دست یابید، میانگین را به طور خودکار محاسبه کنید | |
حالت انتقال داده | USB بی سیم | |
صفحه نمایش | صفحه نمایش LCD رنگی 2.8 اینچی با وضوح بالا (320 x 240 پیکسل) | |
منبع تغذیه | ساخته شده در باتری لیتیومی با ظرفیت بالا | |
زمان خاموش شدن را تنظیم کنید | 5 دقیقه، 10 دقیقه، 15 دقیقه، 30 دقیقه، 60 دقیقه، 90 دقیقه | |
ساعات کاری | ≥16 ساعت | |
صفحه نمایش | 320×240 | |
ذخیره سازی | 200K نقطه اندازه گیری میله فولادی | |
ارتباط | رابط USB | |
با تصحیح خطا | -3.0~+3.0(±0.5،±1.0،±1.5،±2.0،±2.5،±3.0) | |
عمل | صفحه کلید سیلیکونی | |
دمای کار | -10℃℃+42℃ | |
اندازه (میلی متر) | 219×92×106 | |
وزن (کیلوگرم) | 0.60 (باتری همراه است) |
1.4 رابط اندازه گیری
آشکارساز میلگرد یکپارچه حالت اندازه گیری در شکل 1 و 2 نشان داده شده است
(1) مدل ضخامت
(2) رابط اندازه گیری JGJ

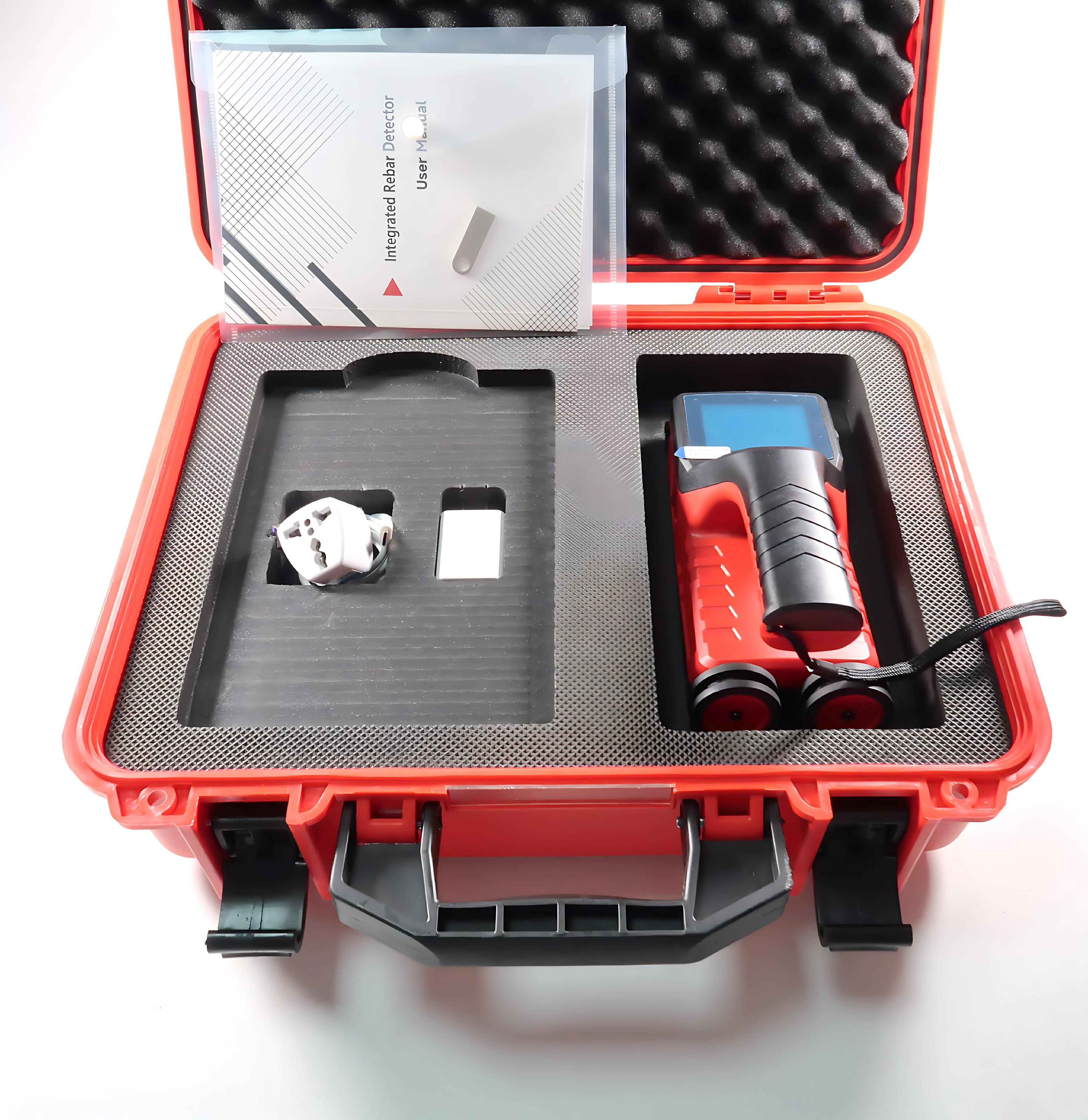

1.5 پیکربندی استاندارد
خیر | نام | واحد | تعداد | ملاحظات |
1 | میزبان محصول | قطعه | 1 | / |
2 | شارژر | قطعه | 1 | / |
3 | کابل یو اس بی | قطعه | 1 | / |
4 | راهنمای کاربری | قطعه | 1 | / |
5 | گواهی تولید کننده | قطعه | 1 | / |
6 | کارت گارانتی | قطعه | 1 | / |
7 | لیست بسته بندی | قطعه | 1 | / |
8 | سی دی نرم افزار | قطعه | 1 | محدود به مدل های مختلف |
9 | مجموعه محصول/جعبه | قطعه | 1 | / |
10 | مداد رنگی | قطعه | 1 | / |
11 | بلوک استاندارد | قطعه | 1 | لوازم جانبی اختیاری |
