TMRS-710 اسکنر ربر یکپارچه

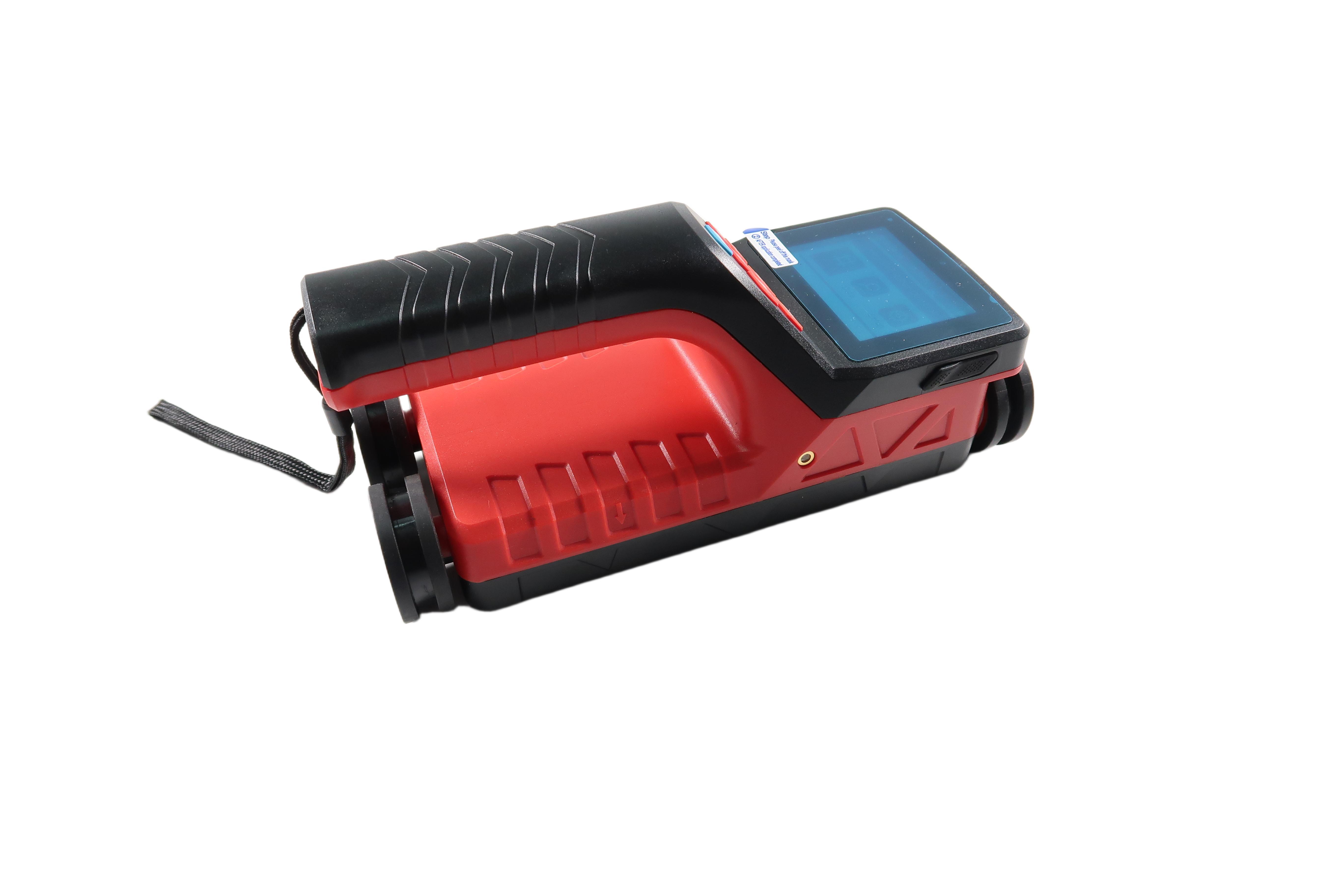

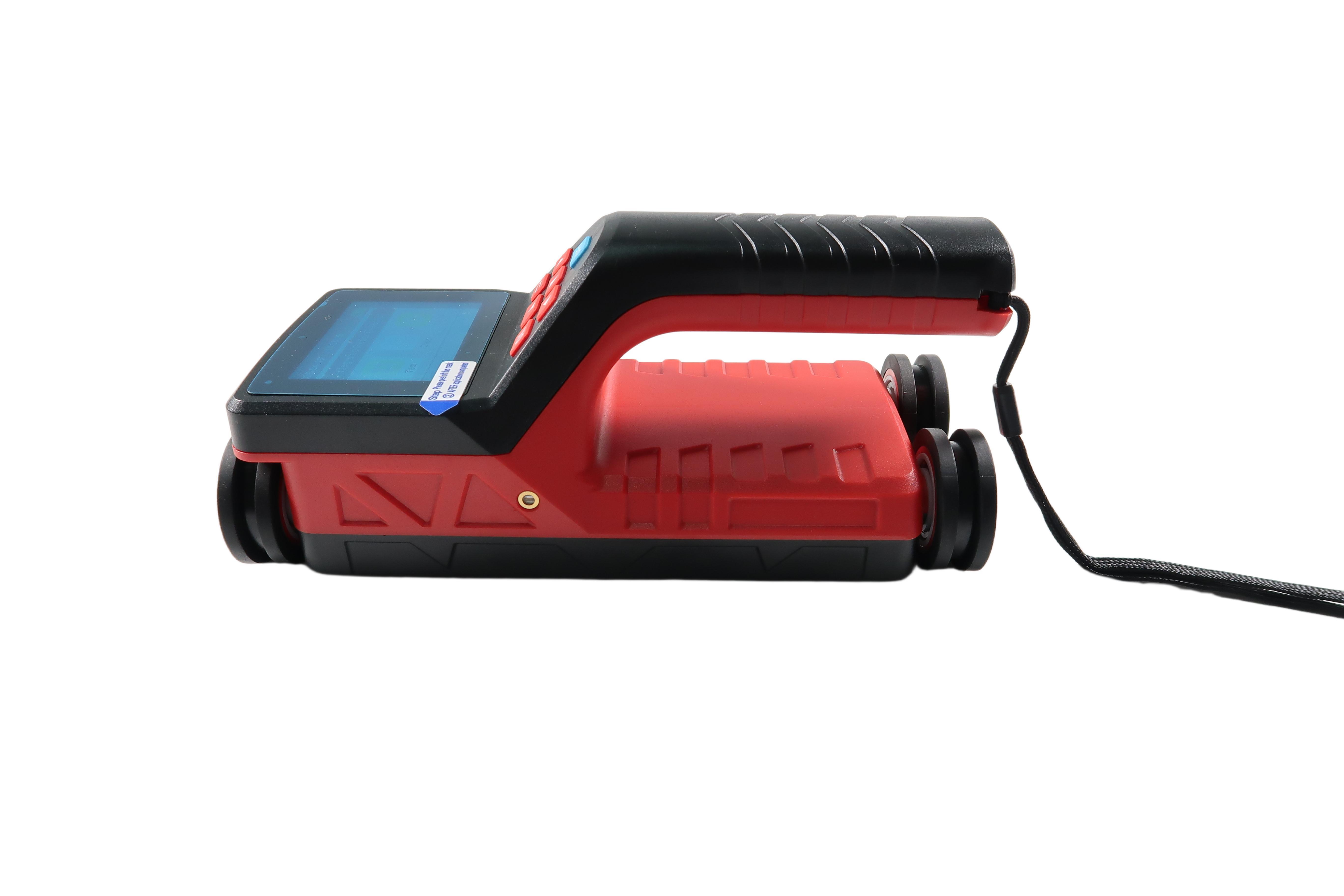

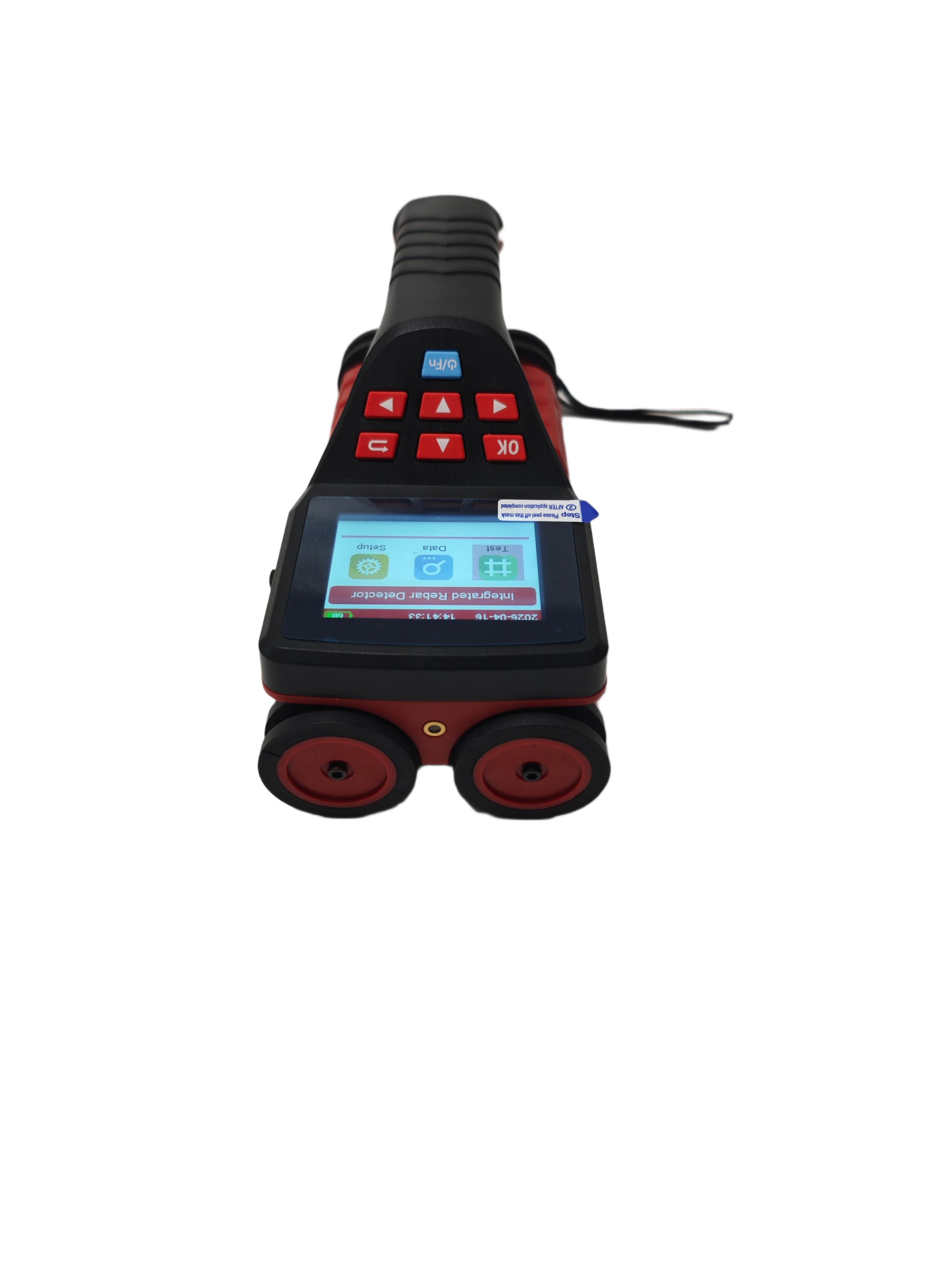

ظاهري از دتکتور ربار متداول TMRS-710:
a) منظره از بالا:
ب) نگاه سمت چپ:
ج) چشم انداز راست:
د) منظره پایین
شکل ۲.۱ نمودار طرحی ظاهر میزبان
1.1 مقدمه
TMRS-710 شناسه های Rebar یکپارچه به طور عمده برای تشخیص موقعیت داخلی تقویت، ضخامت لایه محافظ، فاصله تقویت و قطر rebar استفاده می شود.آن را می تواند به دقت نقشه توزیع کل rebar، برای ارائه داده های آزمایش با دقت بالا و سرعت بالا؛ ساختار یکپارچه میزبان و کویل سنسور، باعث می شود که آسان و سریع در حمل و عملیات میدان باشد ؛این در طراحی ساختار کویل مشخص شده است،سرعت بالاتری، دقت بالاتری، وضوح بالاتری
1.2 عملکرد
1.2.1 وظایف اصلی
1. دقت اندازه گیری ضخامت لایه محافظ ریبر;
2موقعیت، روند و توزیع میله های فولادی را پیدا کنید.
3. اندازه گیری لایه محافظ استیل استار و تخمین قطر استیل استار
4ذخیره سازی، مشاهده و انتقال داده های شناسایی.
1.2.2 وظایف ویژه
1. حالت تشخیص بصری، دقیق، نمایش دقیق موقعیت میله فولاد، فاصله، ضخامت لایه محافظ در همان صفحه است؛
2اندازه گیری ضخامت به طور کامل تحقق می یابد. در طول فرآیند اندازه گیری، صفحات را می توان به جلو و عقب برگردانید، داده ها و گرافیک ها را می توان مشاهده کرد و داده های آزمایش را می توان در هر زمان حذف کرد.
3دستگاه تک دست، طراحی عملیات و روش موقعیت گذاری چهار چرخ، مجهز به لاستیک های مقاوم در برابر فرسایش با قدرت بالا، آسان برای محافظت از فرسایش آشکارگر؛
4. نرم افزار تجزیه و تحلیل می تواند دو بعدی نقشه دید و سه بعدی سه بعدی دید تولید.
5حالت تشخیص JGJ 1-6 آزمایش تکرار شده از یک استیل واحد را انجام می دهد و به طور خودکار مقدار متوسط را محاسبه می کند.
1.2.3 ویژگی های اصلی
12.8 اینچ صفحه LCD رنگی با وضوح بالا (320 × 240 پیکسل) ، چه در داخل خانه و چه در خارج از خانه، هر وضعیت می تواند به وضوح قابل مشاهده داده های تشخیص؛
2طراحی ساختار چند کویل، سریعتر، دقت بالاتر، وضوح قوی تر؛
3با استفاده از انتقال داده و شارژ در حالت USB، می توانید داده های ذخیره شده را به سرعت از طریق USB به کامپیوتر آپلود کنید.
4با باتری لیتیوم با ظرفیت بالا، مصرف برق کم است، در مورد باتری کامل زمان ایستادگی حدود 16 ساعت است.
5. حالت مدیریت داده ها در ذخیره سازی داده ها ، مشاهده ، حذف و سایر توابع ، می تواند حدود دوصد هزار داده نقطه اندازه گیری استند را ذخیره کند؛
6مشکل تقویت نشت استیل با استفاده از قدرت حل تاندون فوق ضخیم حل می شود.
7. پیکربندی را انتخاب کنید بلوک تست استاندارد که می تواند با طراحی ویژه و منحصر به فرد پیکربندی شود؛
8. با استفاده از میزبان و سیم پیچ سنسور طراحی یکپارچه، اندازه فشرده، وزن سبک، آسان برای حمل
9. محور فولادی مجاور قضاوت موقعیت میانگین در زمان واقعی، نشان دهنده روشنایی فوری، می تواند در اطراف میله فولادی، کورنگ حفاری آسان جلوگیری کند؛
10کیسه ابزار ضدصدمه است، دارای پوشش محافظ در داخل است و برای حمل آسان با یک پوشش ضد آب مجهز است.
11مجهز به نرم افزار تشخیص میانی و بزرگ استیل، برای تجزیه و تحلیل داده های حرفه ای، پردازش داده ها و تولید گزارش کامل در PC مناسب است.
1.3 ورق فنی
| حالت |
TMRS-710 |
| محدوده قابل استفاده از Rebar ((ملی متر) |
φ6?? φ50 |
| محدوده ضخامت لایه محافظ ((ملی متر) |
محدوده کوچک: 80 محدوده بزرگ: 185 |
| حداکثر خطای مجاز ضخامت لایه محافظ ((ملی متر) |
±1 |
1 ¢60 |
| ±2 |
60 ٪100 |
| ±3 |
۱۰۱۱۰ |
| ±5 |
۱۲۱-۱۶۰ |
| ±8 |
۱۶۱۱۸۵ |
| کاربرد اندازه گیری قطر (ملی متر) |
φ 6 √Ф50 |
| حداکثر خطای اندازه گیری قطر (تفصیلات) |
±1 |
| حالت اسکن |
مدل ضخامت، آزمایش JGJ |
| محدوده اسکن |
بدون مرز |
| تست JGJ |
به دست آوردن اندازه گیری نقطه واحد 1-6، به طور خودکار محاسبه متوسط |
| حالت انتقال داده |
USB بی سیم |
| صفحه نمایش |
2صفحه LCD رنگی 8 اینچی با وضوح بالا (320 x 240 پیکسل) |
| منبع برق |
با باتری لیتیوم با ظرفیت بالا ساخته شده |
| زمان خاموش شدن را تنظیم کنید |
5دقيقه، 10دقيقه، 15دقيقه، 30دقيقه، 60دقيقه، 90دقيقه |
| ساعات کاری |
≥16 ساعت |
| صفحه نمایش |
320×240 |
| ذخیره سازی |
200K نقطه اندازه گیری میله فولادی |
| ارتباطات |
رابط USB |
| با اصلاح خطا |
-3.0+3.05،±1.0،±1.5،±2.0،±2.5،±3.0) |
| عملیات |
صفحه کلید سیلیکونی |
| دمای کاری |
-10°C+42°C |
| اندازه ((ملی متر) |
219×92×106 |
| وزن ((کیلوگرم) |
0.60 ((با باتری هم هست) |
1.4 رابط اندازه گیری
آشکارساز رابر یکپارچه حالت اندازه گیری در شکل 1 و 2 نشان داده شده است
(1) مدل ضخامت
(2) رابط اندازه گیری JGJ

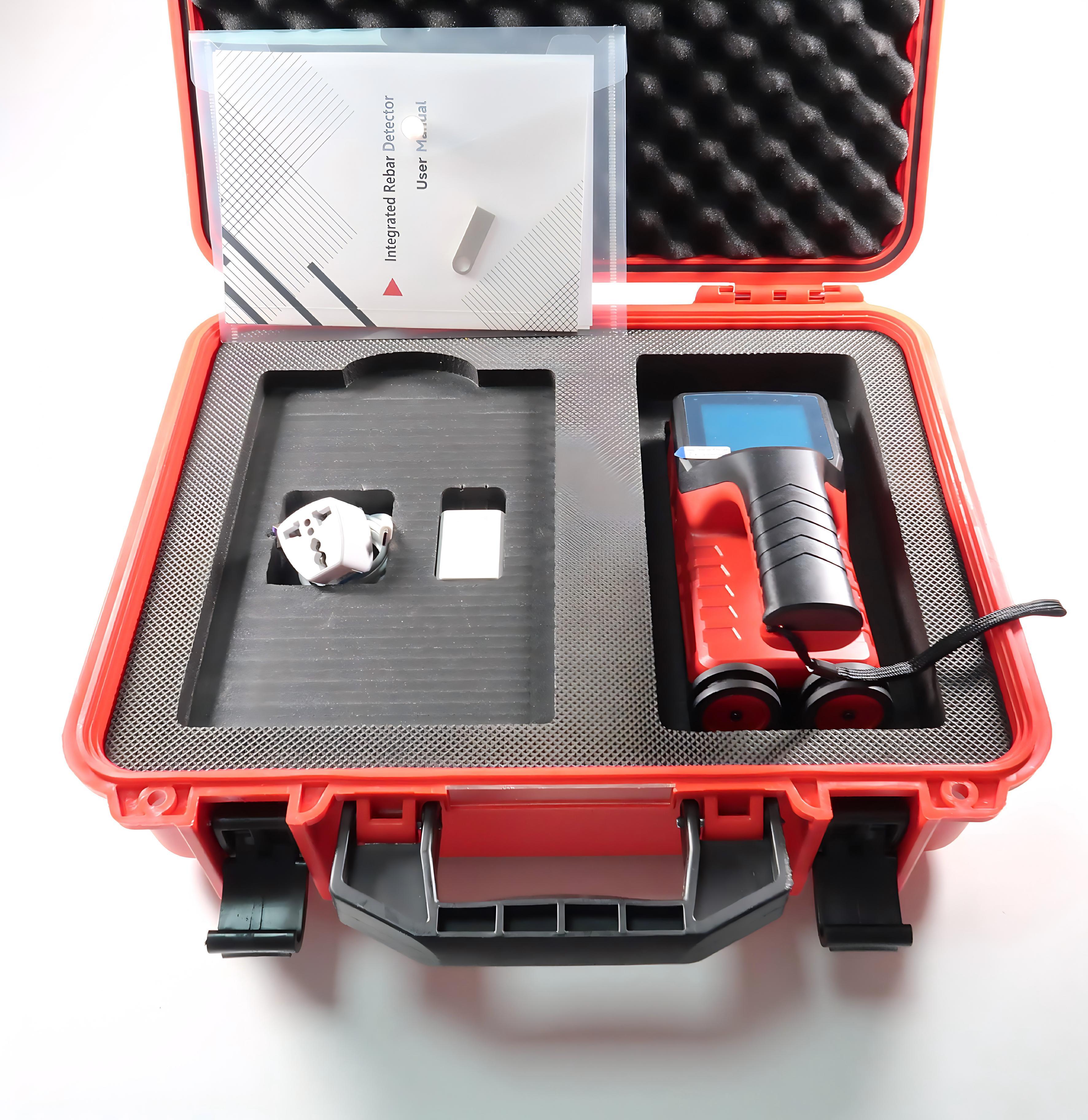

1.5 پیکربندی استاندارد
| نه، نه |
نام |
واحد |
مقدار |
ملاحظات |
| 1 |
میزبان محصول |
قطعه |
1 |
/ |
| 2 |
شارژر |
قطعه |
1 |
/ |
| 3 |
کابل USB |
قطعه |
1 |
/ |
| 4 |
راهنمای کاربری |
قطعه |
1 |
/ |
| 5 |
گواهی تولید کننده |
قطعه |
1 |
/ |
| 6 |
کارت گارانتی |
قطعه |
1 |
/ |
| 7 |
لیست بسته بندی |
قطعه |
1 |
/ |
| 8 |
سی دی نرم افزار |
قطعه |
1 |
محدود به مدل های مختلف |
| 9 |
مجموعه محصولات/ جعبه |
قطعه |
1 |
/ |
| 10 |
مداد |
قطعه |
1 |
/ |
| 11 |
بلوک استاندارد |
قطعه |
1 |
لوازم جانبی اختیاری |
