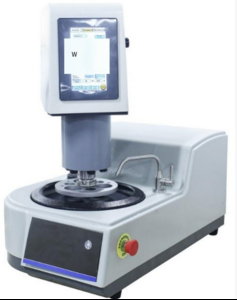

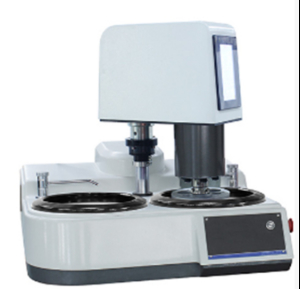

TMP-10S/TMP-20S
(ضغط چند نقطه ای و فشار مرکزی) ماشین آسیاب و پولیش فلزی کاملا اتوماتیک
I.پیشرفت محصول
TMP-10S/TMP-20Sماشین آسیاب و پولیش فلزی کاملا اتوماتیکهمزمان از:
- نمونه های متعدد به صورت مستقل بارگذاری می شوند
- بار در مرکز سینی نمونه
شش نمونه را می توان به طور همزمان قفل کرد و یک قطره کش اتوماتیک چهار کانال (اختیاری) می تواند برای اتوماسیون کامل فرآیند پیساندن و پولیشینگ تنظیم شود.
دو تا دیسک
II.خصوصیات محصول
1.TMP-10S/TMP-20S ماشین تراش و پولیش متالوگرافیک تک و دو دیسک کاملا اتوماتیک با پشتیبانی از:
- بارگذاری نمونه های متعدد به صورت مستقل
بارگذاری مرکز سینی نمونه، ثابت کردن شش نمونه (قابل تنظیم تا 8 نمونه) در یک زمان برای تکمیل کل فرآیند خرد و پولیش،اطمینان از اینکه هر نمونه در یک سطح کامل خرد می شود
2- دیسک های خرد و پولیش و دیسک های نمونه گیری: تنظیم و اجرا تمام پارامترهای خرد و پولیش مانند سرعت، زمان خرد و پولیش، جهت چرخش، بسته شدن شیر آب و غیره،و به طور خودکار ذخیره برای دسترسی آسان;
3.PLC + موتور قدرت بالا 1KW
4دو موتور 1KW با قدرت بالا (TMP-10S یک موتور واحد است) برای گشتاور استفاده می شود و گشتاور بدون در نظر گرفتن سرعت بزرگ و ثابت است.
5محدوده سرعت از 5 چرخش در دقیقه تا 1000 چرخش در دقیقه (حداکثر 1500 چرخش در دقیقه) گسترده است.
6. شروع و توقف سریع دایره چرخنده، دایره چرخنده در 2 ثانیه متوقف می شود؛
7.تمام پارامترهای خرد و پولیش، از جمله سرعت، زمان خرد و پولیش، جهت چرخش، بسته شدن شیر آب و غیره به طور خودکار برای دسترسی آسان ذخیره می شوند.
8. مارک واردات PLC، کیفیت قابل اعتماد
9رابط صفحه لمسی برای تنظیم آسان پارامترهای آسیاب و پولیش
10.3 حالت های کاری:
با توجه به مواد نمونه یا ترجیحات کاربر،99 مجموعه فرآیندها (پروسه ها)می تواند تنظیم و فراخوانی شود، هر مجموعه از فرآیندهای می تواند شامل 10 مرحله از پارامترهای فرآیند (هر فرآیند برای یک مرحله خاص از پارامترهای فرآیند خرد کردن یا پولیش:سرعت چرخش دیسک های خرد کننده و سرهای خرد کننده، زمان خرد کردن و پولیش کردن...)
با توجه به هر مرحله از فرآیند پیسیدن و پولیش کردن، 30 پارامتر فرآیند می تواند تنظیم و فراخوانی شود: سرعت چرخش چرخ پیسیدن و سر پیسیدن، زمان پیسیدن و پولیش کردن، آب روشن / خاموش...
عملکرد دستگاه را به صورت جداگانه اجرا کنید
رابط اتوماتیک TMP-10STMP-20Sرابط چند فرآیندTMP-20Sرابط دستی
11. ذخيره 100 فرآیند، واردات و صادرات؛
12. کنترل ضخامت لایه خرد کردن نمونه: به دقت کنترل مقدار نمونه به سمت موقعیت تعیین شده خرد شود (اختیاری) ؛
13قطره کش اتوماتیک 1 یا 4 یا 6 کانال (اختیاری):
1) واحد اصلی ماشین پیس و پولیش کنترل قطرات چهار کانال. نوع و سرعت قطرات همه توسط ماشین پیس و پولیش هدایت می شود
2) قطره کش سه حالت کار دارد: دستی، آنلاین و کاملا خودکار
3) اتصال به ماشین پولیش و قطره بر اساس پارامترهای آسیاب و پولیش تنظیم شده توسط ماشین آسیاب و پولیش؛ هر حالت می تواند به طور مستقل تنظیم شود: سرعت قطره، زمان قطره
14. قفل خودکار الکترومغناطیسی سر پیسش جایگزین کلید قفل دستی سر پیسش است که راحت تر است؛
15با جایگزینی آسان صفحه ضد چسب مغناطیسی، تمام فرآیندهای مانند خرد کردن خشن و ظریف و پولیش خشن و ظریف نمونه های مختلف می تواند تکمیل شود.یک صفحه معادل N صفحه است.;
16. بین رابط های چینی و انگلیسی تغییر دهید؛
17. کار با کنترل از راه دور موبایل (اختیاری)
III.پارامترهای فنی
| نام |
مشخصات |
| مدل |
TMP-10S |
TMP-20S |
| دیسک های آسیاب و پولیش |
1 |
2 |
| موتور اصلی برای خرد و پولیش دیسک |
1KW |
1KW * 2 |
| حالت کنترل |
صفحه لمسی +PLC |
| حالت تحت فشار |
فشار چند نقطه ای پنوماتیک (ضغط هر نمونه جداگانه) + فشار مرکز الکتریکی |
| قطر دیسک های آسیاب و پولیش (ملی متر) |
φ254 (اختیاری φ200، φ230, φ300) |
| سرعت دیسک خرد و پولیش |
5-1000 (r/min) اختیاری 1500 (r/min) |
| جهت چرخش دیسک خرد و پولیش |
یا در جهت معکوس ساعت یا در جهت معکوس ساعت، با تغییر خودکار بین جلو و عقب |
| قطر صفحه نمونه |
160 میلی متر، قابل سفارشی سازی |
| دیافراگم سینی نمونه |
φ30mm شش سوراخ (اختیاری: φ30mm هشت سوراخ، φ30mm شش سوراخ، φ20 شش سوراخ، φ40 شش سوراخ، φ50mm سه سوراخ، یا سفارشی) |
| فشار مرکز |
300N |
| فشار یک نمونه |
(1-40N) X 6، (1-60N) X 8 (اختیاری) |
| سرعت دیسک نمونه |
30-200 چرخش در دقیقه. چرخش می تواند بین جلو و عقب تغییر |
| حالت دستی |
30 گروه از پارامترها را می توان انتخاب کرد، هر مجموعه و به طور جداگانه فراخوانی می شود |
| حالت خودکار |
99 مجموعه فرآیند، هر مجموعه فرآیند حاوی 10 مرحله از پارامترهای فرآیند(به طور خودکار از فرآیند 1 به فرآیند 10، هر مرحله مربوط به مجموعه ای از پارامترها) |
| برنامه نویسی کاربر |
کاربران می توانند خود برنامه ریزی و فراخوانی |
| کنترل ضخامت خرد کردن نمونه |
دقت کنترل ضخامت 0.05 mm (اختیاری) |
| فشار منبع هوا |
0.6 MPa |
| روش قفل کردن سر خرد |
الکترومغناطیسی اتوماتیک |
| قطره کش |
1 کانال، 4 کانال، 6 کانال (اختیاری) کنترل شده توسط ماشین خرد و پولیش |
| منبع برق |
ولتاژ: AC220V فرکانس: 50HZ قدرت: 2KW |
| ابعاد بیرونی (ملی متر) |
۷۶۰ × ۴۷۰ × ۷۰۰ |
۷۶۰ × ۷۳۰ × ۷۰۰ |
| وزن |
۶۳ کیلوگرم |
۷۴ کیلوگرم |
IV. لوازم جانبی اصلی
| نام |
مقدار
(دسک تک/دسک دوگانه
|
نام |
مقدار
(سنگل دیسک/دوبل دیسک)
|
| دیسک مغناطیسی (254mm) |
1 / 2 |
صفحه ضد چسبندگی |
2 |
| با کاغذ شن و ماسه ی چسبدار 254mm ((یا 250mm) 180#, 600#, 1000# |
هرکدام 2 ورق |
پارچه پولیش (با چسب، 250 میلی متر)
مخملی، پارچه
|
هرکدام یک قطعه |
|
مایع آسیاب و پولیش معلق الماس
1 میکران، 6 میکران 200 میلی لیتر
|
1 بطری |
ابزار ضد چسب شدن صفحه (برای قرار دادن و چسباندن صفحه ضد چسب) |
1 |
| راهنمای استفاده از محصول، گواهی سازگاری محصول |
دو نسخه در کل |
|
|
V.انتخابات
1. دستگاه کنترل اجازه خرد کردن یک بخش را 0.02mm می چرخاند
2چهار کانال قطره کش اتوماتیک
3 ماژول کنترل از راه دور موبایل
4. پمپ هوا
5. هواوی تبلت M6 10.8 اینچ Kirin 980 4GB + 64GB وای فای
6مواد مصرفی معمول:
| ماگنومت |
سینی ضد چسبندگی 5 عدد در هر جعبه قطر: Φ250mm
سطح آن با یک پوشش ضد چسب خاص پوشانده شده است که می تواند به راحتی با کاغذ چسب یا پارچه پولیش متصل به سینی جایگزین شود و هیچ باقیمانده ای باقی نماند.
این دیسک مستقیماً بر روی دیسک های مغناطیسی BUEHLER یا STRUERS استفاده می شود.
جایگزین MagnoMet و MagnoPad BUEHLER
|
| GSC250A |
کاغذ شنی متالوگرافیک 100 تکه در هر بسته
سنگ شکن: کربید سیلیکون سیاه
شماره های سنگ: P80# 120# 180# 320# 600# 800# 1000# 1200# 1500# 2000#
اندازه: Φ250mm ضد آب
با پشت چسب، کاغذ شنی می تواند به طور مستقیم به دیسک پیسش متصل شود
|
| FT250A |
پارچه پولیش فلزی 10 تکه در هر بسته
مخملی (گرده بلند) / پارچه (گرده کوتاه) / توید (گرده کوتاه) / ابریشم (بدون گرده) Φ250mm
چسباندن به پشت: پارچه می تواند به طور مستقیم به صفحه آسیاب متصل شود
|
| واحد کنترل |
مایع آسیاب و پولیش معلق الماس 500 میلی لیتر در هر بطری
الماس در مایع تعلیق شده و به طور مساوی توسط یک بطری اسپری یا قطره خودکار توزیع می شود
اندازه ذرات: 025، 0.5، ۱، ۱5، 2.5سه، سه.5، 5، 6، 7، 9، 10، 14، 15، 20، 28، 40 میکران، مناسب برای انواع مواد
|
