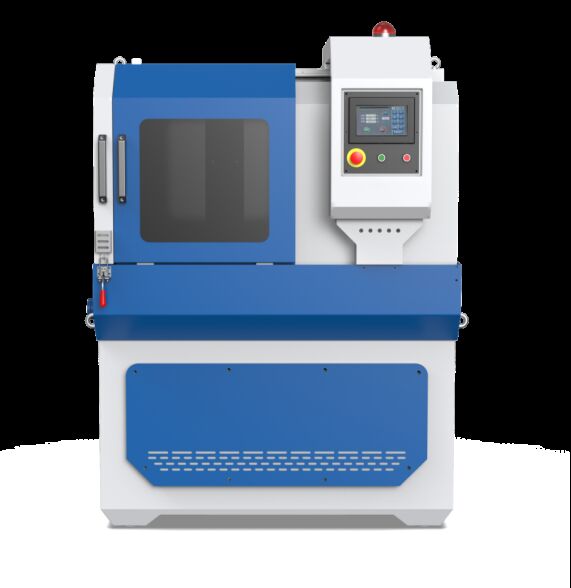

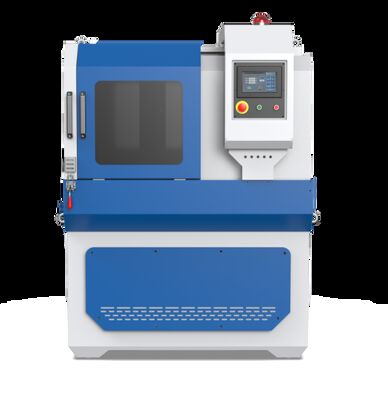

TMETALL-400 دستگاه برش نمونه متالوگرافی بزرگ

2. برش خرد کردن، برش فشار مسطح، برش جارویی و سه روش برش عملکردی. هنگام برش، سرعت برش را می توان با توجه به سختی مواد تنظیم کرد تا به هدف برش سریع قطعه کار دست یافت. هنگام برش استوانه جامد فولادی، می توان روش های برش مختلفی را انتخاب کرد.

3. به منظور تسهیل تمیز کردن اتاق برش و ایمنی موتور دوک، ما جداسازی الکترومکانیکی را اتخاذ کرده ایم. موتور اتاق برش توسط عایق ضد آب محافظت می شود. پنجره مشاهده بزرگ بر روی درب محافظ ایمنی اتاق برش نصب شده است، به طوری که کاربر می تواند به راحتی کل فرآیند برش نمونه را مشاهده کند. لامپ روشنایی LED در اتاق برش نصب شده است تا روشنایی موثر کل منطقه اتاق برش را درک کند. روشنایی و وضوح در اتاق کار افزایش می یابد؛

4. طراحی انسانی تر است، با استفاده از اصل ارگونومی. بزرگترین ویژگی: سر و صدای کم، آسان برای کار، ظاهر زیبا، استفاده ایمن. یکی از تجهیزات ضروری برای تهیه نمونه آزمایشگاهی است.

فرم بدنه؛ عمودی. این دستگاه عمدتاً از قسمت بالایی (پوشش ایمنی)، قسمت میانی (قاب)، درب کشویی سمت راست، درب بازشونده جانبی، قاب پایینی (جعبه الکتریکی)، فیکسچر، تفنگ آب پاش و مخزن آب خنک کننده (مستقل) تشکیل شده است.

این دستگاه برش، که برای برش حجم زیادی از قطعات کار بزرگ طراحی شده است، نگهداری از قطعات دستگاه و جابجایی قطعات کار بزرگ را آسان تر می کند. درهای کشویی و لولایی فضای بیشتری را در اختیار شما قرار می دهند و دسترسی نامحدودی را فراهم می کنند و بارگیری قطعات کار بزرگ را در جای مناسب آسان تر می کنند. قطعه کار را می توان از بالا، جلو، چپ، 3 نیز وارد محفظه برش کرد.

منطقه کار کاملاً با یک پوشش محافظ شفاف برای مشاهده در حین برش محصور شده است. مجهز به آب خنک کننده برای تامین مایع خنک کننده ذخیره سازی، از استفاده از آب لوله کشی به عنوان مایع خنک کننده خودداری کنید. پس از اتمام کار برش، شیر آب را با سمت چپ بشویید، زباله های داخل خانه را بشویید و درب ایمنی را ببندید.

II．اصلی پارامترفنی

روش برش: برش خرد کردن، برش فشار مسطح، برش جارویی

سرعت برش: 0.01-1 میلی متر بر ثانیه (مرحله تنظیم 0.01)

حالت بازنشانی: خودکار

سیستم کنترل: صفحه نمایش LCD لمسی 7 اینچی زیمنس PLC

سرعت چرخش دوک: 2800 دور در دقیقه

حداکثر کورس: محور Z 130 میلی متر؛ محور Y 200 میلی متر؛ محور X 100 میلی متر

اندازه میز کار: 128*320 میلی متر 180*320 میلی متر

حداکثر قطر: φ 130 میلی متر

تیغه برش: 400*4*32 میلی متر

توان برش: 4 کیلو وات

ولتاژ: 380 ولت/ 50 هرتز

ابعاد: 1350*1100*1750 میلی متر (طول×عرض×ارتفاع)

منII．Eمشخصات کنترل الکتریکی

1. اصل کنترل الکترونیکی

تجهیزات برش برای تجهیزات اتوماتیک، با استفاده از زیمنس PLC، با صفحه نمایش لمسی LCD 7 اینچی. ورودی برق سیستم: سه فاز چهار سیم AC380V 50Hz.

منV．Fمعرفی عملکرد

عملکرد خودکار به جهت محور Y، جهت محور X، جهت محور Z با استفاده از کنترل موتور پله ای، عملکرد صفحه لمسی تقسیم می شود.

صفحه مجهز به صفحه نمایش لمسی و کلیدهای دکمه ای برای شروع، توقف و توقف اضطراری است. پس از روشن شدن تجهیزات، کلید اصلی برق را روشن کنید، دکمه شروع را فشار دهید، سیستم روشن می شود و دکمه توقف را فشار دهید، سیستم خاموش می شود. دکمه توقف اضطراری، دکمه توقف اضطراری سیستم است. سیستم را فشار دهید تا عمل را متوقف کنید.

صفحه عملیات به شرح زیر است

1) رابط اصلی

4) تصویر عملیات نمایش X       Display the function of the equipment and equipment parameters and precautions.   Cتصویر اثر برش            Pلیست بسته بندی       نام مدل واحد مقدار توجه             دستگاه اصلی   مجموعه 1               مخزن آب (含水콖) مجموعه 1             تیغه برش 400×4×32 میلی متر عدد 2             لوله خروجی   عدد 1             لوله ورودی   عدد 1             حلقه سگک   عدد 2               آچار   عدد 3               راهنما   کپی 1   گواهی   کپی 1   لیست بسته بندی   کپی 1         برچسب: آماده سازی نمونه متالورژی, تجهیزات آماده سازی نمونه متالوگرافی,میکروسکوپ متالورژی معکوس, تجهیزات آماده سازی نمونه متالوگرافی اطلاعات تماس WEI شماره تلفن : 0086-13911515082 WhatsApp : +8613911515082 ارسال سؤال بیش تهیه نمونه متالوگرافی TM-5 Readout Brinell Hardness Microscope 40x Portable Measuring With LED Lights اکنون تماس بگیرید Brinell Microscope Portable Measuring Jc-10 With LED Lights Readout 20x اکنون تماس بگیرید مقدار 20x میکروسکوپ برینل اندازه گیری قابل حمل Jc-10 اکنون تماس بگیرید Jc-20 Readout برینل سختی میکروسکوپ 40x قابل حمل اندازه گیری اکنون تماس بگیرید TMP-10S/TMP-20S (فشار چند نقطه‌ای و فشار مرکزی) دستگاه سنگ‌زنی و پولیش متالوگرافی تمام اتوماتیک اکنون تماس بگیرید قطره چکان پولیش اتوماتیک TMPD-06 اکنون تماس بگیرید 380v 2800RPM ماشین برش متالوگرافیک کارآمد اکنون تماس بگیرید میکروسکوپ متالوگرافی معکوس Tm-Mc5 50x آلومینیوم اکنون تماس بگیرید دسته بندی ها سنج ضخامت اولتراسونیک مبدل التراسونیک تستر زبری سطح تستر سختی Leeb دربارهی ما معرفی تاریخ سرویس تیم ما کارخانه تور خط تولید OEM / ODM تحقیق و توسعه برای ما ایمیل کنید Send خانه محصولات دربارهی ما اخبار نقشه سایت سیاست حفظ حریم خصوصی سایت موبایل چین خوب کیفیت سنج ضخامت اولتراسونیک تامین کننده. © 2020 - 2026 TMTeck Instrument Co., Ltd. All Rights Reserved.
