کالیبراسیون ارتعاش دیجیتال کالیبراسیون ارتعاش متر تحلیلگر ارتعاش
تست کننده لرزش ISO10816
فرکانس ((به طور مداوم تنظیم می شود): 10 تا 1280 هرتز + 0.01٪
درخواست برای کالیبراسیون ارتعاش ISO10816 TMV-5031:
1می تواند برای کالیبراسیون سرعت سنج ارتعاش، سرعت و نزدیک سازی و همچنین یک ابزار اندازه گیری ارتعاش استفاده شود. سیگنال های سینوس استاندارد در فرکانس 10, 20, 40, 80, 160, 320،۶۴۰ و ۱۲۸۰ هرتز
2می توان از کالیبراسیون دامنه شتاب، سرعت و جابجایی را تولید کرد
3. می تواند از طریق پتانسیومتر تعریف شود و در صفحه نمایش دیجیتال نشان داده شود. یا ارتعاش افقی یا عمودی تولید می شود.
4.TMV-5031 کالیبراسیون ارتعاش ترکیبی از ژنراتور سیگنال سینوس، تقویت کننده قدرت، پردازنده استاندارد و یک شیکر در یک و دارای یک کوچک
حجم، دقت بالا و عملکرد آسان. می تواند در آزمایشگاه یا در محل مورد استفاده قرار گیرد.
5استانداردهای بین المللی: ISO10816
مشخصات:
فرکانس: ثابت نیست، فرکانس ((به طور مداوم تنظیم می شود): 10 تا 1280 هرتز +0.01٪
واحد:
شتاب: m/s 2 (PEAK)
سرعت:
mm/s (RMS)
جابجایی: um (PK-PK)
دقت دامنه:
شتاب (30m/s 2 pk، 80Hz) 40Hz تا 320Hz + 0.3dB + 1 رقم
10 هرتز تا 1280 هرتز + 0.5 دبی +1 رقم
سرعت (25mm/sec pk,80Hz) 40Hz تا 320Hz +0.5dB +1digit
جابجایی (10μm pk-pk، 80Hz) 40Hz تا 320Hz + 0.5dB + 1 رقم
خطی بودن سُند نزدیکی
پرود: 5mm و 8mm سنجه ها محدوده: 0 ~ 4.0mm
صفحه نمایش: صفحه نمایش 3 1/2 رقمی برای شتاب، سرعت یا جابجایی
حداکثر دامنه لرزش و حداکثر بار:
به دلیل لرزش استفاده می شود در TMV-5031 لرزش کالیبراسیون به جای
کوچک، در طول کالیبراسیون از مترجمان با وزن متفاوت در زیر شرایط مختلف
فرکانس های آمپلیتود خروجی کالیبراسیون ها نیز متفاوت است.
دامنه لرزش و حداکثر بار مربوط به حداکثر
شتاب. حداکثر سرعت و حداکثر حرکت تولید شده
از کالیبراسیون تحت فرکانس معینی و با وزن معینی
در این حالت، این دستگاه باید به اندازه گیری خود بپردازد.
میز
|
Wt
فرکانس
|
<100 گرم |
<250 گرم |
<۶۵۰ گرم |
| a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
| 10 هرتز |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 هرتز |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| ۴۰ هرتز |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 هرتز |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 هرتز |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 هرتز |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| ۶۴۰ هرتز |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 هرتز |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
یادداشت: با فرکانس بالاتر، ارزش جابجایی لرزش بسیار زیاد است.
کوچک باشد تا هیچ سیگنال لرزش از کالیبراسیون خارج نشود.
اندازه: 280 × 180 × 250 میلی متر
وزن20 پوند و 9 کیلوگرم
درجه حرارت: عملیات: 0°Cتا 50°C
ذخیره سازی-20°Cبه 70°C
رطوبت: 90٪ بدون فشرده سازی

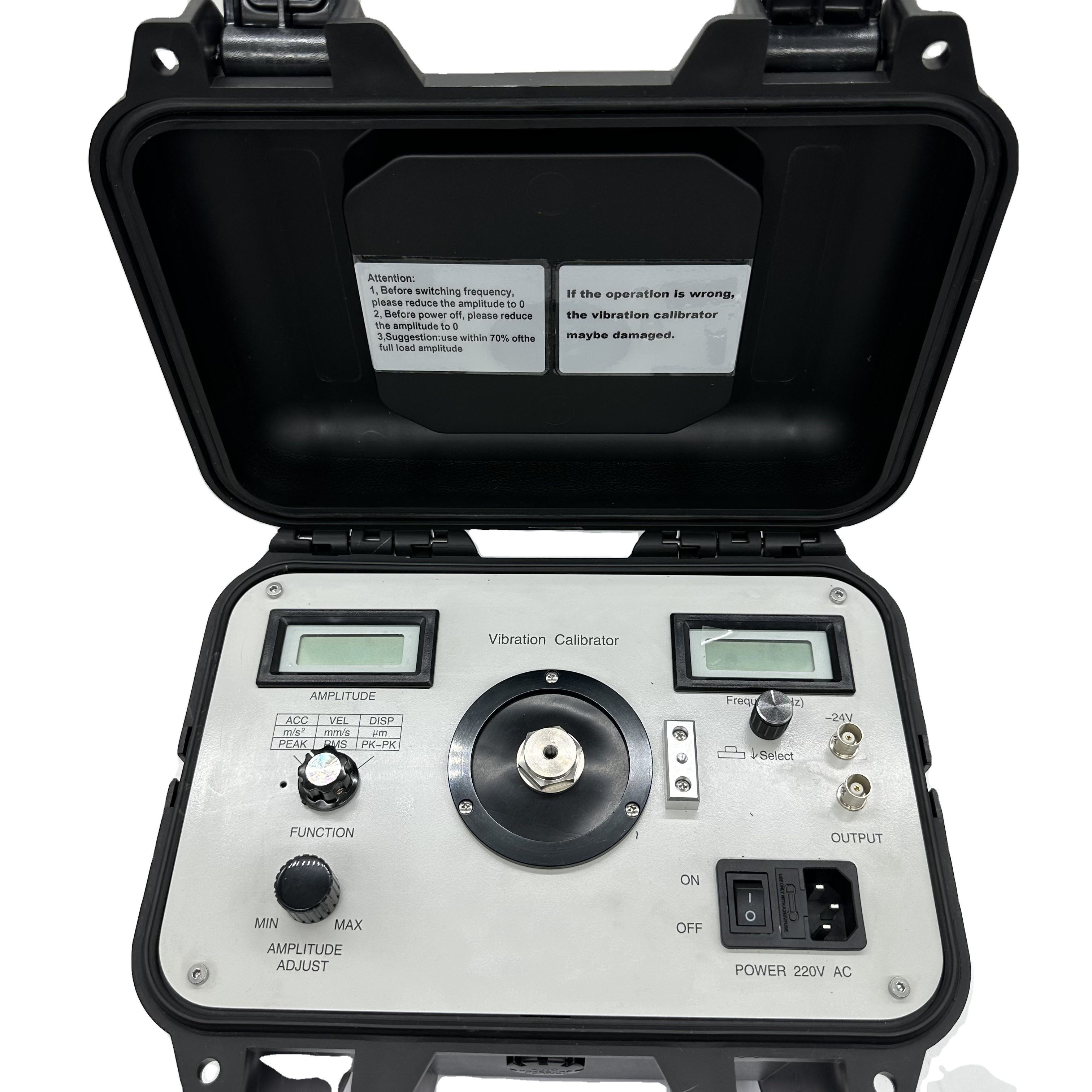

پنل کنترل TMV-5031 Vibration Calibrator به صورت زیر نشان داده شده است:
به شرح زیر:
1. نمايش خروجي دامنه ارتعاش نشان دهنده دامنه مختلف
خروجی سیگنال لرزش کالیبراسیون
2پتانسیومتر کالیبراسیون
3. تابع انتخاب سوئیچ تغییر خروجی کالیبراسیون به
شتاب، سرعت یا جابجایی
4. پتانسیومتر برای تنظیم دامنه خروجی
تنظیم پتانسیومتر برای تغییر دامنه ارتعاش خروجی
5.تعديل سرعت ارتعاش خروجي به آرامي
6جدول برای تثبيت پردازنده ای که باید کالیبر شود

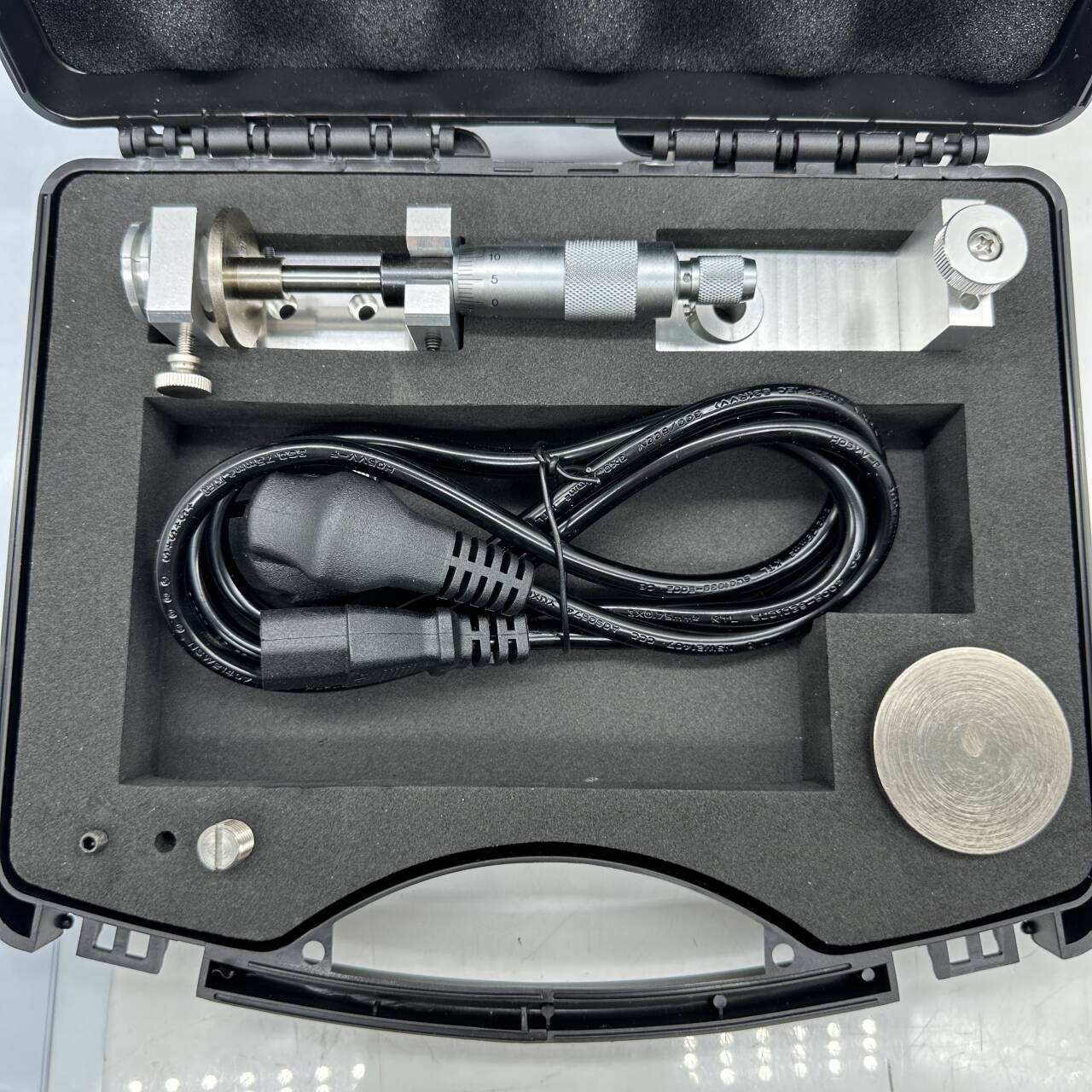

7. سوراخ رشته برای تثبیت استند از سُند نزديکی
در طول کالیبراسیون سنج نزدیکی، ایستاده از پردازنده ثابت است
در پنل کنترل از طریق این سوراخ نخ.
8. سوئیچ برق 220 VAC
9. سوکت برای ورود برق 220 ولت
برای اتصال برق 220 ولت AC استفاده می شود.
10. سوکت برای خروجی برق
برای نظارت بر شکل موج سیگنال خروجی تقویت کننده قدرت
از کالیبراسیون
11. سوکت خروجی ولتاژ 24 ولت
قدرت تغذیه در 24 V برای نزدیک کننده در طول کالیبراسیون نزدیکی
کاوشگر
12. سوئیچ انتخاب فرکانس
