خانه > محصولات> لرزش سنج قابل حمل> 0.01?? 100 هرتز JJG 298-2005 تابع کنترل صفر سیستم کالیبراسیون ارتعاش فرکانس پایین TMVC-100

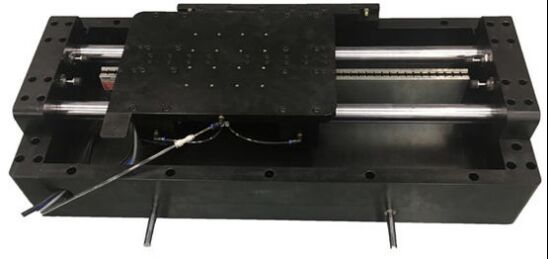

0.01?? 100 هرتز JJG 298-2005 تابع کنترل صفر سیستم کالیبراسیون ارتعاش فرکانس پایین TMVC-100

0.01～100 Hz JJG 298-2005 Zero Control Function Low Frequency Vibration Calibration System TMVC-100
0.01～100 Hz JJG 298-2005 Zero Control Function Low Frequency Vibration Calibration System TMVC-100
اطلاعات پایه
محل منبع: چین
نام تجاری: TMTeck
گواهی: CE
شماره مدل: TMVC-100
مقدار حداقل تعداد سفارش: 1
قیمت: قابل مذاکره
جزئیات بسته بندی: کارتن
زمان تحویل: 4-7 روز کاری
شرایط پرداخت: T/T، وسترن یونیون، پی پال
قابلیت ارائه: 20 PCS / دو هفته
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
محدوده فرکانس: 0.01 ~ 100 هرتز (قابل گسترش) سکته: 400 میلی متر (اختیاری 100 میلی متر ~ 2 متر)
حداکثر شتاب: 20 متر بر ثانیه (قابل توسعه) درجه تحریف: <5 ٪
نسبت حرکت جانبی: < 10%
برجسته کردن:

سیستم کالیبراسیون لرزش فرکانس پایین,دستگاه لرزش سنج قابل حمل با کنترل صفر,JJG 298-2005 سیستم کالیبراسیون ارتعاش

,

portable vibration meter with zero control

,

JJG 298-2005 vibration calibration system

توضیحات محصول

توضیحات

سیستم کالیبراسیون ارتعاشات فرکانس پایین از فناوری کدگذاری نوری منحصر به فرد برای کنترل و تولید سیگنال‌های ارتعاش فرکانس پایین استفاده می‌کند که می‌تواند کالیبراسیون روش مقایسه‌ای حسگرهای فرکانس پایین را با دقت و راندمان بالا تکمیل کند. تداخل‌سنج لیزری نیز می‌تواند برای کالیبراسیون مطلق حسگرهای فرکانس پایین استفاده شود. سیستم کالیبراسیون ارتعاشات فرکانس پایین همچنین می‌تواند سیگنال‌های انحراف دینامیکی تولید کند و رابط اندازه‌گیری انحراف تداخل لیزری را می‌توان برای تحقق کالیبراسیون انحراف دینامیکی گسترش داد.

ویژگی

  •  ژنراتور ارتعاش فرکانس پایین منحصر به فرد برای حرکت صفحه
  •  عملکرد کنترل صفر دقیق و کارآمد
  •  برنامه کاری بزرگ
  •  بدون توجه به گرانش منحرف می‌شود
  •  کالیبراسیون انحراف نیز امکان‌پذیر است
  •  سیستم تجزیه و تحلیل سیگنال دینامیکی با دقت بالا و 24 بیتی چند کاناله
  •  چندین حسگر را می‌توان همزمان کالیبره کرد
  •  از فناوری کنترل دیجیتال منحصر به فرد استفاده می‌کند



شاخص فنی اصلی

  • w محدوده فرکانس: 0.01 ~ 100 هرتز (قابل افزایش)
  • w کورس: 400 میلی‌متر (اختیاری 100 میلی‌متر ~ 2 متر)
  • w حداکثر شتاب: 20 متر بر مجذور ثانیه (قابل افزایش)
  • w درجه اعوجاج: < 5%
  • w نسبت حرکت جانبی: < 10%
  • w بار: > 10 کیلوگرم
  • w عدم قطعیت اندازه‌گیری: 2% (k=2)





شاخص فنی خاص

دستگاه کالیبراسیون ارتعاش فرکانس پایین (بخش میز لرزان)
نیروی تحریک سینوسی نامی 200N
محدوده فرکانس 0.01～100 هرتز (قابل ارتقا)
خطای نشانگر فرکانس خطای مقدار نشان داده شده نباید بیشتر از 0.25٪ از مقیاس کامل باشد
نسبت سیگنال به نویز نسبت سیگنال به نویز شتاب میز لرزان باید بیشتر از 60dB باشد
مسافت کار (محدوده اندازه‌گیری انحراف) 400 میلی‌متر (محدوده قابل ارتقا 100 میلی‌متر～2 متر)
محدوده جابجایی 1 μm ～ 400 میلی‌متر (قابل ارتقا تا 2 متر)
سرعت نامی 1.2 متر بر ثانیه
حداکثر شتاب @1Hz کمتر از 0.5g نیست
محدوده شتاب (10-4～20)m/s2
حداکثر جرم حسگر بار ＞10kg
اندازه میز ＞240mm×240mm
جرم معادل قطعات متحرک 8 کیلوگرم
پیچ میز M5 (می‌تواند با توجه به نیاز سفارشی شود)
ابعاد کلی L×W×H حدود 1200mm×300mm×300mm
وزن پلتفرم حدود 90 کیلوگرم
فشار تامین گاز 0.4～0.6MPa
حداکثر جریان گاز 10L/min
اعوجاج شکل موج در محدوده پاسخ فرکانسی کار، اعوجاج شکل موج شتاب مرکز میز کمتر از 5٪ است
نسبت ارتعاش جانبی در محدوده پاسخ فرکانسی کار، دامنه شتاب ارتعاش عرضی مرکز میز نباید بیشتر از 5٪ از دامنه شتاب ارتعاش جهت ارتعاش اصلی باشد.
پایداری میز لرزان به طور مداوم در نقطه فرکانس مرجع 16 هرتز با حداکثر دامنه شتاب به مدت 20 دقیقه ارتعاش می‌کند. در هر بازه 2 دقیقه‌ای، حداکثر تغییر فرکانس نباید بیش از 0.3٪ و حداکثر تغییر دامنه شتاب نباید بیش از 0.5٪ باشد.
حسگر شتاب استاندارد
حساسیت کمتر از 1000mV/g نیست
محدوده پاسخ فرکانسی DC-200Hz (±5%)
محدوده اندازه‌گیری 2 گرم
وضوح کمتر از 10 μg
غیر خطی بودن 0.1%FS
رمزگذار نوری را می‌توان زیر 10 هرتز نیز استفاده کرد، وضوح بیشتر از 10 نانومتر نیست
سیستم کنترل ارتعاش و نرم‌افزار کالیبراسیون کنترل
کانال‌ها ≥4 کانال، هر کانال با استفاده از A/D مستقل
رقم 24 بیت
نرخ نمونه‌برداری هر کانال بیشتر از 20k است
رابط تداخل‌سنج لیزری رابط تداخل‌سنج لیزری قابل ارتقا با عملکرد انحراف
تمام سخت‌افزار توسط نرم‌افزار هدایت می‌شود و آزمایش تمام پارامترهای سیستم کامل توسط برنامه کنترل می‌شود.
می‌تواند سینوسی پله‌ای و سینوسی جارویی، کالیبراسیون فرکانس دامنه، کالیبراسیون فرکانس فاز و کالیبراسیون خطی بودن دامنه حسگر اندازه‌گیری شده را انجام دهد
خطی بودن دامنه، خطای فرکانس دامنه و خطای فاز حسگر را می‌توان محاسبه کرد
گزارش آزمایشی تعریف شده توسط کاربر، تمام پارامترهای آزمایشی و نتایج محاسبه شده را می‌توان در گزارش نمایش داد
الزامات محیط کار سیستم
دمای محیط کار 5℃～+35℃
رطوبت نسبی 10٪ تا 85٪
منبع تغذیه 220V±10V AC,50Hz±1 Hz,3.5kW
الزامات هوای فشرده بیشتر از 0.6Mpa نباشد
مقاومت زمین آزمایشگاه(Ω) ≤4
















سیستم کالیبراسیون ارتعاش فرکانس پایین

خیر نام قطعه شاخص فنی اصلی تعداد
1

لرزاننده استاندارد فرکانس پایین و کنترل‌کننده فرکانس پایین

IM-LF01

مطابق با مقررات تأیید JJG 298-2005 میز ارتعاش استاندارد فرکانس متوسط (روش مقایسه‌ای)

1. محدوده فرکانس: 0.1Hz ~ 100Hz;

2. محدوده شتاب: ≥20 m/s2;

3، حداکثر بار میز ارتعاش استاندارد: ≥10Kg;

4. درجه اعوجاج: ≤5%;

5. نسبت حرکت جانبی: ≤10%;

6. پایداری شتاب: 0.1٪، پایداری فرکانس: 0.1٪.

 1
2

حسگر شتاب استاندارد

MSV-3001

1. حساسیت: ≥1000mV/g;

2. محدوده فرکانس: 0.1Hz~200Hz

 1
3

سیستم کنترل ارتعاش (شامل نرم‌افزار)

NIM-DA01

1. تعداد کانال‌های جمع‌آوری: ≥2;

2، بیت AD: 24 بیت;

3، نرخ نمونه‌برداری: ≥50 کیلوهرتز;

4، محدوده اندازه‌گیری ولتاژ: ±5V.

5، خطای اندازه‌گیری ولتاژ: بهتر از 0.2٪;

6، خطای اندازه‌گیری نسبت ولتاژ: بهتر از 0.1٪;

7، شامل دو حالت کالیبراسیون خودکار و دستی;

8، می‌تواند به طور خودکار گزارش تولید کند.

 1
4

تقویت‌کننده شرطی

YMC-8102

 1 کانال شارژ /IEPE/TEDS، پشتیبانی از تقویت و شرطی‌سازی سیگنال حسگر شارژ، منبع تغذیه جریان ثابت حسگر IEPE و شرطی‌سازی سیگنال، شرطی‌سازی سیگنال حسگر TEDS؛ پشتیبانی از ادغام کانال، رابط RS-232 و ارتباط PC، چندگانه را می‌توان آبشاری کرد، گواهی CE; 1 مجموعه
5 سیستم کمپرسور هوا تامین هوای فشرده 1 مجموعه
6 کامپیوتر پردازنده i7، حافظه 8 گیگابایتی، هارد دیسک 1 ترابایتی، شامل چندین پورت USB و اسلات PCI، دو پورت شبکه، شامل درایو نوری 1 مجموعه
7 اندازه‌گیری شارژ اندازه‌گیری اول 1



0.01?? 100 هرتز JJG 298-2005 تابع کنترل صفر سیستم کالیبراسیون ارتعاش فرکانس پایین TMVC-100 0
