توضیحات محصول:

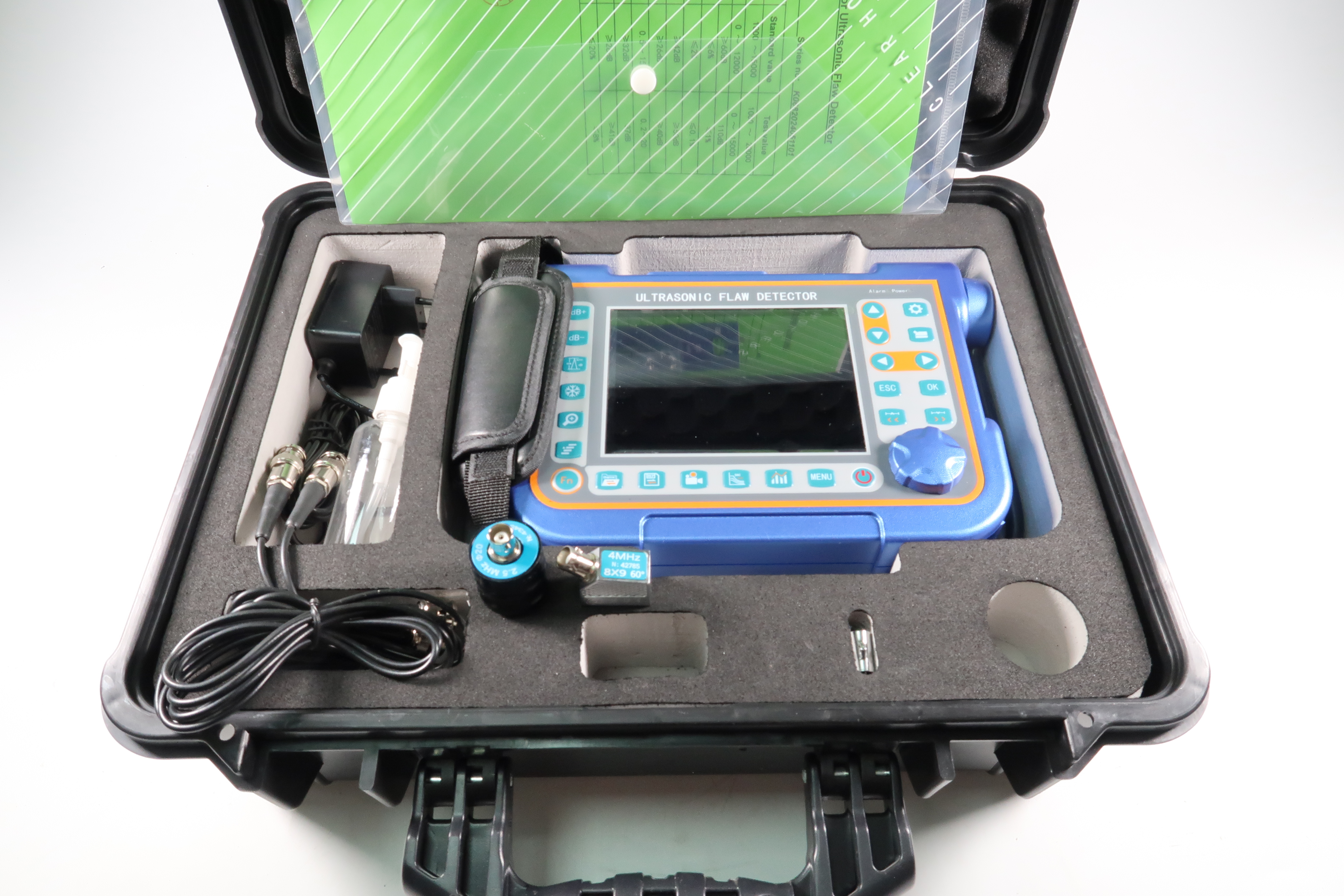

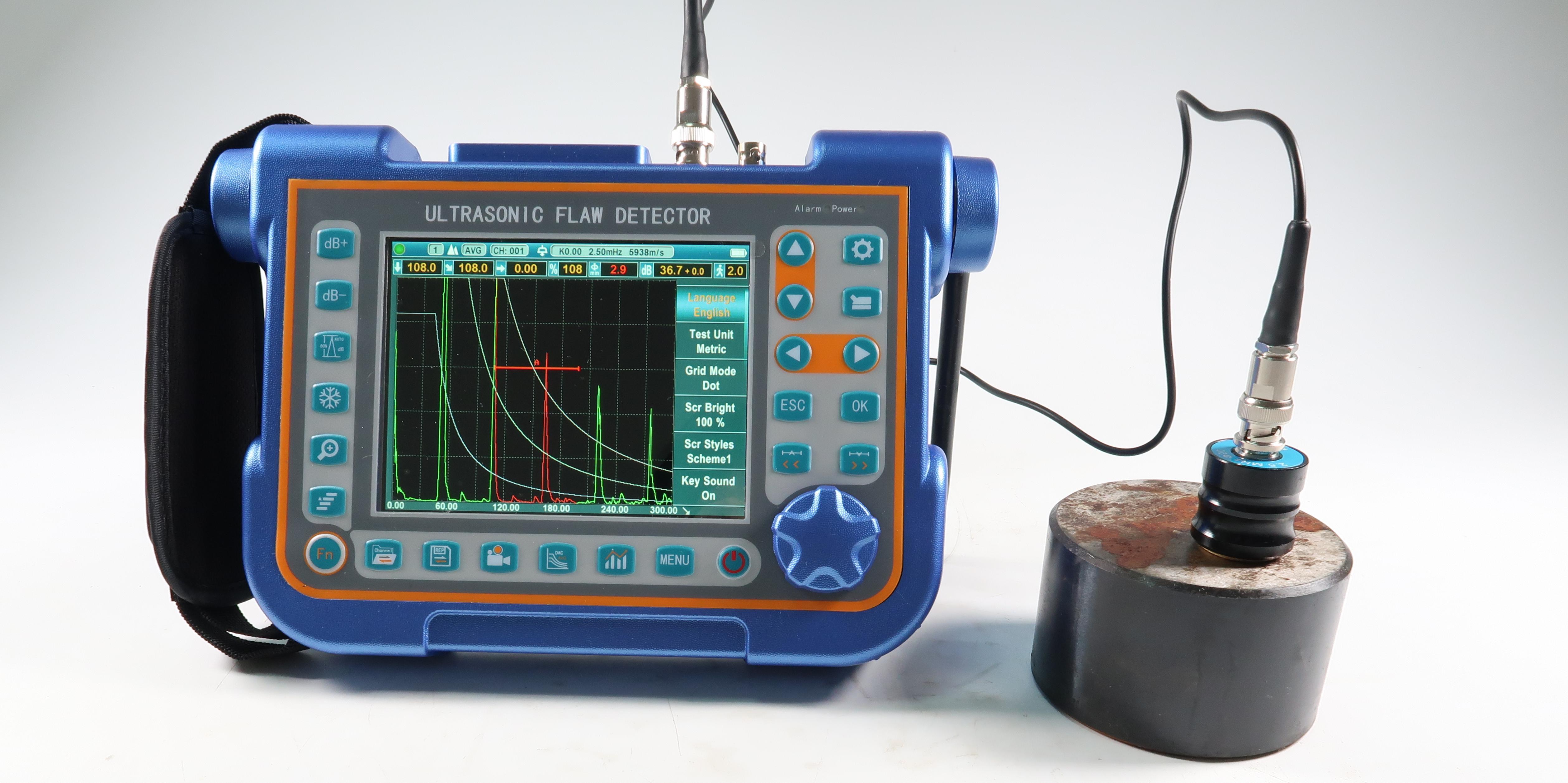

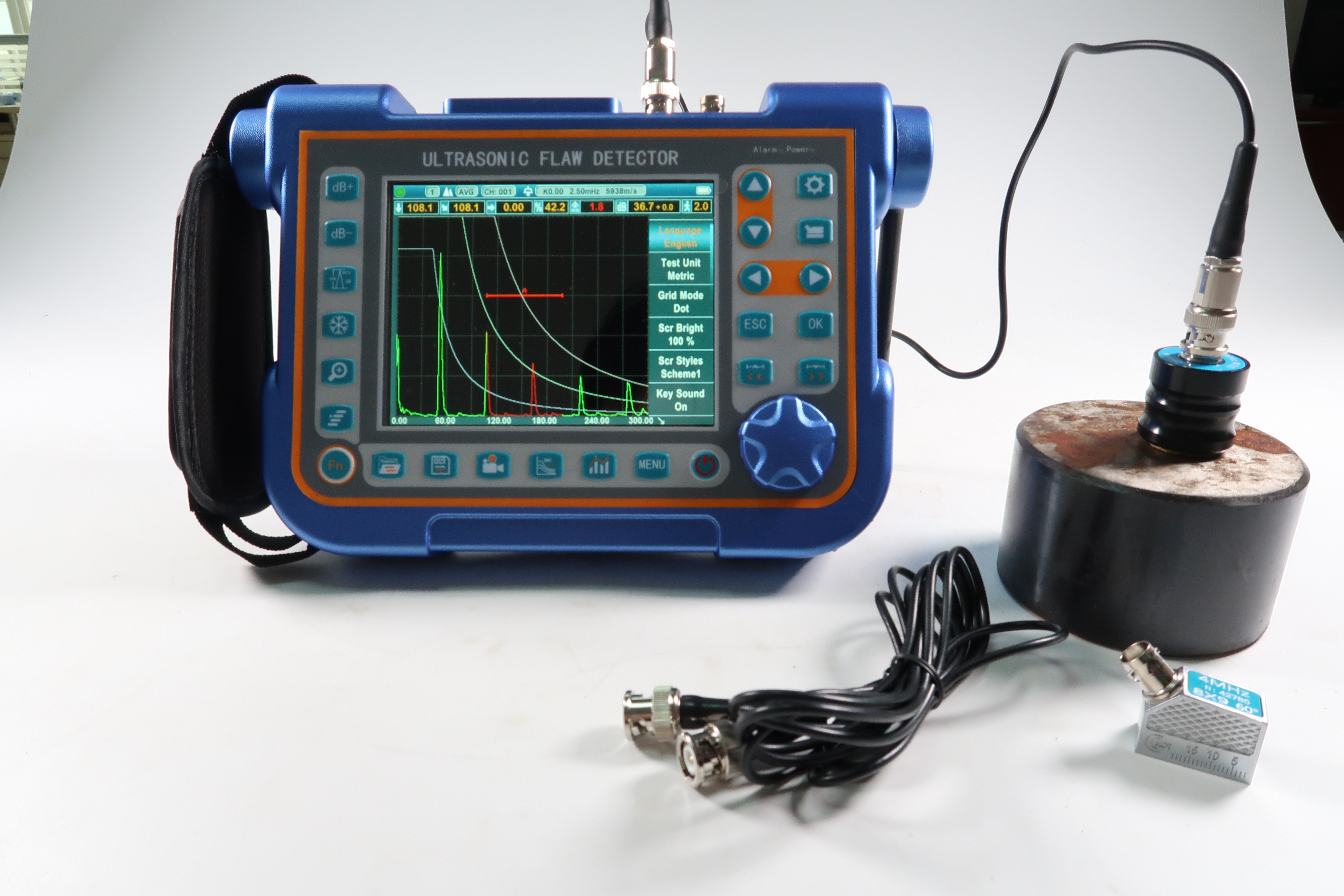

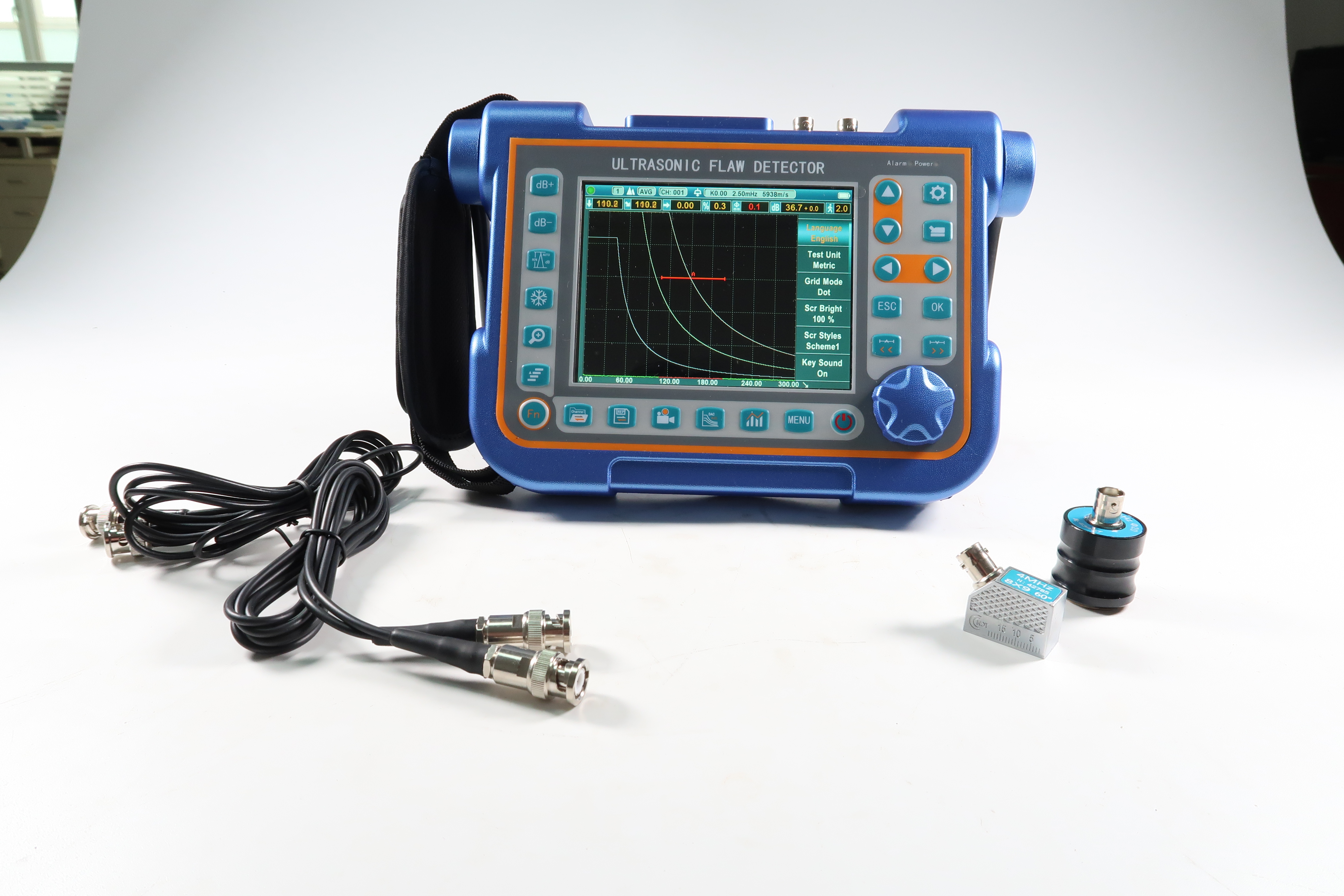

این ابزار یک دستگاه تشخیص نقص فوق صوتی صنعتی قابل حمل است که می تواند نقص های مختلف (شکاف ها، گنجانده ها، منافذ و غیره) را در قطعه کار به سرعت تشخیص دهد، شناسایی، ارزیابی و تشخیص دهد.راحت، بدون آسیب و با دقت. آن را می توان در هر دو آزمایشگاه و در سایت مهندسی استفاده می شود. این ابزار می تواند به طور گسترده ای در تولید، آهن و فولاد فلزات، پردازش فلز،صنعت شیمیایی و سایر زمینه هایی که نیاز به تشخیص نقص و کنترل کیفیت دارندهمچنین به طور گسترده ای در بازرسی ایمنی آنلاین و ارزیابی عمر در زمینه های هوافضا، حمل و نقل راه آهن، دیگ و ظروف فشار و غیره استفاده می شود.
این ابزار می تواند به طور گسترده ای در یافتن و اندازه گیری ترک های پنهان، حفره ها، انحلال ها و وقفه های مشابه در جوش ها، جعل ها، بلیت ها، محورها، شاخه ها، مخازن و ظروف تحت فشار، توربین ها،و اجزای ساختاری.
ویژگی ها:
سخت افزار اصلی با ARM + FPGA طراحی شده است و نرم افزار از یک سیستم عامل چند وظیفه بسیار قابل اعتماد استفاده می کند که عملکرد، قابلیت حمل و نقل،دوام و قابلیت اطمینان ابزار.
این ابزار از یک منوی master-slave استفاده می کند و با کلید های میانبر و یک دکمه چرخش دیجیتال طراحی شده است. این ابزار سبک و قابل حمل است و می تواند با یک دست نگه داشته شود.
مننمايش
صفحه نمایش LCD چند رنگی با وضوح بالا (۶۴۰×۴۸۰ پیکسل) و چند رنگی TFT. صفحه نمایش شکل موج ظریف تر و انسانی تر است.
4 سبک رابط کاربری می تواند با توجه به محیط انتخاب شود.
صفحه LCD با 60 هرتز سریع قادر به نمایش تغییرات ظریف شکل موج
روشنایی LCD را می توان آزادانه تنظیم کرد.
منشکل

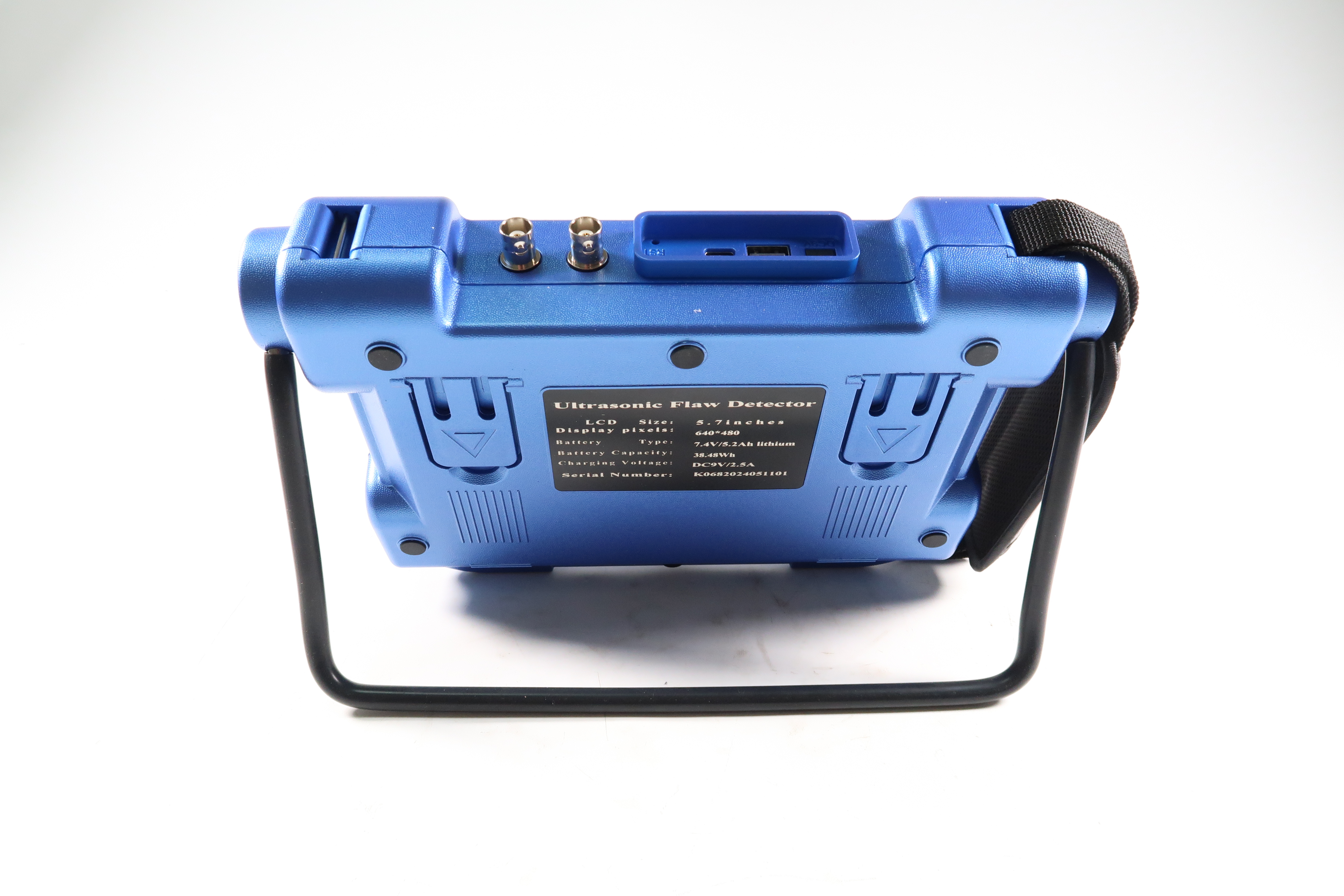

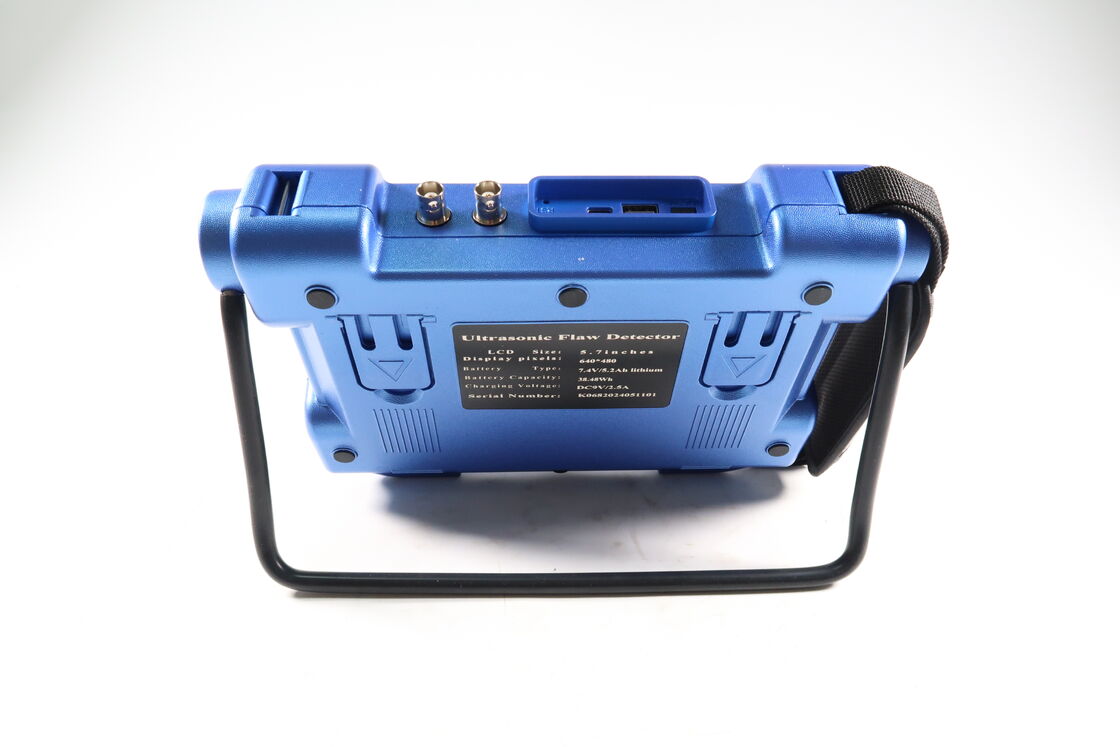

پوسته فلزی تمام آلومینیوم قوی و با دوام است و عملکرد محافظ الکترومغناطیسی بسیار خوب است.
نگهدارنده خنک کننده 360 درجه ای و پوشش لاستیکی آسان برای استفاده هستند.
پنل شیشه ای سخت شده، بسیار سخت، مقاوم به لباس و مقاوم به خراش
منتصویر صفحه نمایش و گزارش تشخیص نقص PDF
تصاویر در زمان واقعی از تمام صفحات و گزارش های تشخیص نقص، و آنها را به عنوان تصاویر BMP به دیسک U ذخیره کنید، که می تواند به عنوان تصاویر رنگی یا خاکستری تنظیم شود.
گزارش تشخیص نقص را به عنوان یک فایل PDF صادر کنید و آن را به یک دیسک U برای بایگانی و چاپ آسان ذخیره کنید.
تمام محتویات فایل PDF را می توان با توجه به نیازهای کاربر سفارشی کرد.
تصاویر BMP و فایل های PDF را می توان در یک کامپیوتر یا تلفن همراه مشاهده کرد.
منمحدوده
تا 15000mm در فولاد؛ محدوده قابل انتخاب در مراحل ثابت یا به طور مداوم متغیر. مناسب برای استفاده در قطعات کار بزرگ و در اندازه گیری های با وضوح بالا.
منپالس
انرژی پالس قابل انتخاب بین 100V، 200V، 250V، 300V، 350V، 400V و 500V است.
پهنای پالس قابل تنظیم از 0.1μs تا 0.5μs برای تطبیق ساندها با فرکانس های مختلف.
فرکانس تکرار پالس قابل تنظیم از 20 هرتز تا 2 کلو هرتز.
خنک کننده انتخاب شده بین 50Ω، 150Ω، 250Ω و 500Ω برای عملکرد بهینه سُند
انتخاب سُند: سُند یک کریستال، سُند دو کریستال، سُند زاویه ویژه، سُند نفوذ، سُند صعود.
منگیرنده
نمونه گیری: 16 رقم AD کنورتر با سرعت نمونه گیری 320 MHz
اصلاح: نیمه موج مثبت، نیمه موج منفی، موج کامل و RF
پهنای باند آنالوگ: قابلیت 0.2MHz تا 20MHz با محدوده فرکانس قابل انتخاب (به طور خودکار توسط ابزار تنظیم می شود) برای مطابقت با سنج برای عملکرد بهینه.
افزایش: 0 dB تا 110 dB تنظیم شده در مراحل قابل انتخاب 0.1 dB، 2 dB، 6 dB.
مندروازه ها
دو دروازه کاملا مستقل طیف وسیعی از گزینه های اندازه گیری برای ارتفاع سیگنال یا فاصله را با استفاده از پیک تریگر ارائه می دهند.
حالت اکو به اکو اجازه می دهد موقعیت دقیق دروازه برای سیگنال هایی که بسیار نزدیک به هم هستند.
شروع دروازه: متغیر در کل محدوده نمایش داده شده
عرض دروازه: متغیر از شروع دروازه تا پایان محدوده نمایش داده شده
ارتفاع دروازه: متغیر از 0 تا 99٪ ارتفاع صفحه نمایش کامل
آژیر: حد مثبت/منفی با فلش LED
منحافظه
ابزار دارای حافظه بزرگ ظرفیت داخلی است و داده ها و فایل ها به دلیل قطع برق ابزار از دست نمی روند.
حافظه 500 فایل کانال برای ذخیره تنظیمات کالیبراسیون و پارامتر سنج.
حافظه 1000 فایل گزارش موج برای ذخیره امواج اسکن A و تنظیمات
تمام پرونده ها را می توان ذخیره کرد، به یاد آورد و پاک کرد.
تنظیمات کانال و فایل های گزارش را می توان از طریق دیسک U صادر کرد و اطلاعات نیز می توانند در مقادیر نامحدودی از طریق حافظه USB ذخیره شوند.
منضبط کننده ویدیو
ضبط کننده ویدیو در بسیاری از شرایط مفید است، برای کسانی که می خواهند فعالیت های سنجش را بعداً تجزیه و تحلیل کنند بسیار مناسب است.
ابزار می تواند روند آزمایش را ضبط کند و آن را به عنوان یک فایل ویدئویی ذخیره کند، که می تواند از طریق ابزار یا نرم افزار ویژه پخش شود.و هر فایل ویدئویی می تواند تا 5 دقیقه طول بکشد.
اگر شما انتخاب کنید که فایل ویدیویی را به دیسک U ذخیره کنید، تعداد و مدت زمان فایل ویدیویی محدود نخواهد شد.
ثبت و تکرار فرآیند آزمایش، برای مطالعه و تجزیه و تحلیل آینده تشخیص نقص، امکان بسیار خوبی را فراهم می کند.
پخش ویدیو از توقف، سرعت جلو، سرعت عقب و توقف پشتیبانی می کند.
پارامترهای فنی:
- محدوده اندازه گیری: 0 تا 15000 میلی متر، در سرعت فولاد
- فرکانس تکرار نبض از 20 تا 2000 هرتز
- سرعت مواد: 1000 تا 20000m/s
- فرکانس تکرار نبض از 20 تا 2000 هرتز
- محدوده پویا: بیشتر از 40دبی
- خطی بودن سیستم: افقی: +/- 0.2% FSW
عمودی: 0.25٪ FSH، دقت تقویت کننده +/-1 دی بی.
- قدرت تصفيه: بيشتر از 40 ديسيبل
- حساسيت: بيشتر از 50 ديسيبل ((شکافي عميق 200 ميلي مترF2
- رد (پوشاندن): 0 تا 80 درصد از ارتفاع کامل صفحه نمایش
- سر و صدا: کمتر از 10%
- مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی
- افزایش: حداکثر 110 دسی بل در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 ديسيبل
- پهنای باند (فاصل باند تقویت کننده): 0.2 تا 20 مگاهرتز
- جابجایی نبض: بیشتر از 32دب
- تاخیر نمایش: -20 تا 3400 μs
- تاخیر/تغییر صفر: 0 تا 99.99μs
- حالت های آزمایش: اکو پالس، عنصر دوگانه و انتقال از طریق
- پالس: پالس موج قابل تنظیم
- انرژی پالس: 100V، 200V، 250V، 300V، 500V قابل انتخاب
- اصلاح: نیمه موج مثبت، نیمه موج منفی، موج کامل، RF
- واحد: اینچ یا میلی متر
- اتصالات پردازنده: BNC یا LEMO
- نیاز به قدرت: AC Main 100-240 VAC، 50-60 Hz
- دمای کار: -10°C تا 50°C، دمای ذخیره سازی: -30°C تا 50°C
کاربردها:
این سنجش نقص فوق صوتی به طور گسترده ای در محیط های صنعتی مانند کارخانه های تولیدی، سایت های ساختمانی،و امکانات نگهداری که در آن یکپارچگی مواد و اجزای حیاتی استاین به ویژه در آزمایش فلزات، کامپوزیت ها و جوش ها برای ترک های داخلی، حفره ها، گنجاندن ها و انواع دیگر نقص هایی که می توانند ایمنی ساختاری را به خطر بیندازند، موثر است.یکپارچه سازی یک سیستم رمزگذاری، اندازه گیری دقیق و موقعیت در طول بازرسی را تسهیل می کند.، افزایش تکرار و قابلیت اطمینان نتایج.
مدل TFD807C برای مواردی که نیاز به کنترل کیفیت و اطمینان از ایمنی سختگیرانه دارند، از جمله خطوط لوله هوافضا، خودرو، نفت و گاز و صنایع تولید برق ایده آل است.همچنین برای بازرسی های نگهداری معمول مناسب است تا علائم اولیه تخریب مواد را قبل از اینکه منجر به خرابی شوند، تشخیص دهد.. چه در خطوط تولید کارخانه و چه در بازرسی های ساحلی استفاده شود ، دستگاه تشخیص عیب فوق صوتی TMTeck تشخیص کامل و دقیق عیب را تضمین می کند ،در نتیجه حمایت از نگهداری پیشگیرانه و کاهش خطر زمان خرابی گران قیمت.
در خلاصه، TMTeck TFD807C Ultrasonic Flaw Detector ویژگی های پیشرفته ای مانند تمرکز عمق پویا، عرض نبض تنظیم پذیر،و ظرفیت ذخیره سازی گسترده ای برای ارائه تشخیص دقیق نقص در سناریوهای کاربردی مختلفتنوع و قابلیت اطمینان آن را به یک ابزار ضروری برای حرفه ای ها تبدیل می کند که هدف آنها حفظ استانداردهای بالا از ایمنی و کیفیت در فرآیندهای بازرسی آنها است.
پشتیبانی و خدمات:
دستگاه تشخیص عیب ما طراحی شده است تا آزمایشات غیر مخرب دقیق و قابل اعتماد را برای انواع مواد و کاربردهای مختلف ارائه دهد. برای اطمینان از عملکرد بهینه و طول عمر دستگاه,ما پشتیبانی و خدمات فنی جامع ارائه می دهیم.
پشتیبانی فنی شامل کمک به راه اندازی دستگاه، کالیبراسیون، به روزرسانی نرم افزار و رفع مشکل است.تیم ما از کارشناسان در دسترس است تا شما را از طریق عملیات آشکارساز نقص برای به حداکثر رساندن دقت و بهره وری در تشخیص نقص مانند ترک راهنمایی کند، حفره ها و گنجینه های داخل فلزات و کامپوزیت ها.
ما به طور منظم به روز رسانی های نرم افزار را برای بهبود عملکرد ارائه می دهیم و آخرین پیشرفت ها را در تکنولوژی تست فوق صوتی در نظر می گیریم.خدمات کالیبراسیون برای حفظ دقت دستگاه شما مطابق با استانداردهای صنعت در دسترس است.
برای تعمیر و نگهداری، مراکز خدمات ما مجهز به انجام تمام جنبه های تعمیر دستگاه، از بازرسی های معمول تا تعمیرات پیچیده هستند.ما توصیه می کنیم چک های نگهداری دوره ای برای اطمینان از آشکارساز در حالت کار بهینه باقی می ماند.
برنامه های آموزشی و دستورالعمل های کاربری دقیق برای کمک به کاربران در درک ویژگی ها و قابلیت های آشکارساز نقص ماوراء الصوت ارائه شده است.این منابع برای بهبود مهارت کاربران و ترویج استفاده ایمن و موثر از تجهیزات طراحی شده اند.
تعهد ما اينه که تو رو در تمام طول چرخه ي زندگي دستگاه تشخیصي نقص هاي اولتراسونيک پشتيباني کنيماطمینان از دریافت بالاترین سطح خدمات و تخصص فنی برای نیازهای آزمایش غیر مخرب.
