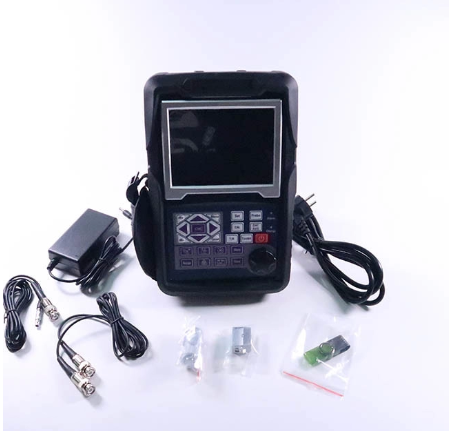

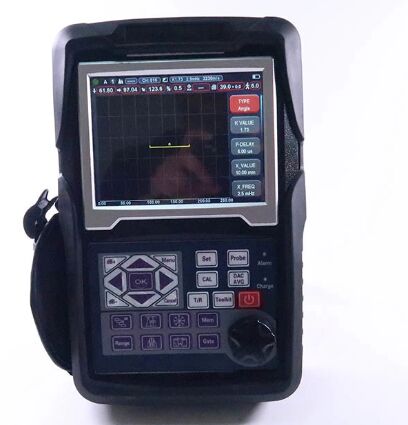

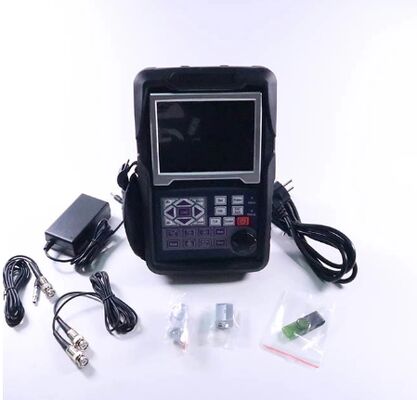

IP65 استاندارد 0-10000 میلی متر دوستانه دیالوگ دیکتاتور نقص فوق صوتی تعاملی TFD806



مشخصات
محدوده: 0-10000 میلی‌متر، با سرعت فولاد
سرعت ماده: 100 تا 20000 متر بر ثانیه
فرکانس تکرار پالس: 10-2000 هرتز
محدوده دینامیکی: ≥38dB
خطی بودن: افقی: +/-0.2%، عمودی: 2.0% (افقی: +/-0.2% FSW عمودی: 0.25% FSH)
قدرت تفکیک: >40dB (5P14)
حساسیت باقی‌مانده: >68dB
رد (سرکوب): 0 تا 80% ارتفاع صفحه کامل
500 تنظیم مستقل، هر معیاری را می‌توان آزادانه وارد کرد، ما می‌توانیم در محل بدون بلوک تست کار کنیم؛
حافظه بزرگ 1000 نمودار A
حالت‌های تست: پالس اکو، المان دوگانه و انتقال از طریق
انواع پروب: مستقیم تکی، زاویه‌دار تکی، مستقیم دوگانه، زاویه‌دار دوگانه، عبوری، خزنده، سطحی
مانیتورهای گیت: دو گیت مستقل قابل کنترل در کل محدوده جارو
واحدها: اینچ یا میلی‌متر
الزامات برق: برق شهری 100-240 ولت متناوب، 50-60 هرتز
تاخیر نمایش: -20 تا 3400 میکروثانیه
تاخیر پروب/افست صفر: 0 تا 99.99 میکروثانیه
بسته باتری داخلی قابل شارژ لیتیوم یون با ولتاژ 7.2 ولت و ظرفیت 8000 میلی‌آمپر ساعت
15 ساعت زمان کارکرد اسمی بسته به روشنایی صفحه نمایش
4 ساعت زمان شارژ مجدد معمول
ارتفاع × عرض × عمق (میلی‌متر): 250 × 165 × 55 (میلی‌متر)
وزن: 1.2 کیلوگرم
دمای عملیاتی: -10 تا 50 درجه سانتی‌گراد
دمای نگهداری: -30 تا 50 درجه سانتی‌گراد
انرژی پالس: 70 ولت، 100 ولت، 200 ولت، 300 ولت، 400 ولت، 500 ولت قابل انتخاب
یکسو سازی: نیم موج مثبت، نیم موج منفی، موج کامل، سیستم RF
پهنای باند (باند گذر تقویت کننده): 0.2 تا 25 مگاهرتز
مانیتورهای گیت: دو گیت مستقل قابل کنترل در کل محدوده جارو
حساسیت: حداکثر 120 دسی‌بل در رزولوشن قابل انتخاب 0.1، 1.0، 2.0، 6.0 دسی‌بل.
اتصالات پروب: BNC یا LEMO



توابع

موقعیت‌یابی دقیق عیب نمایش خودکار (عمق d، سطح p، فاصله s، دامنه، sz dB، φ).
اندازه‌گیری عیب: اندازه‌گیری خودکار عیب با استفاده از AVG یا DAC/TCG، سرعت گزارش پذیرش یا رد نقص را افزایش می‌دهد.
کالیبراسیون خودکار نقطه صفر پروب، زوایا، لبه جلویی و سرعت ماده. (V2 و دو سوراخ)
ساخت و استفاده از DAC/TCG و AVG برای ارزیابی اکو راحت است، منحنی را می‌توان اصلاح و جبران کرد.
با اتصال U-Disk، دستگاه می‌تواند حافظه نامحدود داشته باشد.
15 استاندارد در دستگاه وجود دارد.
اتصال بلوتوث به دستگاه تلفن همراه برای تولید و چاپ گزارش‌های تشخیص در محل. (اختیاری)
AWS D1.1.
ویژگی تصحیح سطح منحنی.
عملکرد اندازه‌گیری ارتفاع ترک.
گیت بزرگنمایی: گسترش محدوده گیت در عرض کل صفحه.
عملکرد خودکار بهره.
پوشش: نمایش همزمان A-اسکن زنده با نرخ به‌روزرسانی 70 هرتز و پوشش A-اسکن
نمایش.
نگهدارنده پیک: مقایسه شکل موج‌های پیک منجمد با A-اسکن‌های زنده برای تفسیر آسان نتایج تست.
انجماد اسکن: انجماد نمایش داده‌ها و مسیر صدا را نگه می‌دارد.
هشدار: بوق و LED.
ساعت زمان واقعی.
پر کردن اکو.
علامت ضبط.
رنگ اکو در گیت.
