EN12668-1 0.2-30MHz دستگاه تشخیص نقص های فوق صوتی قابل حمل

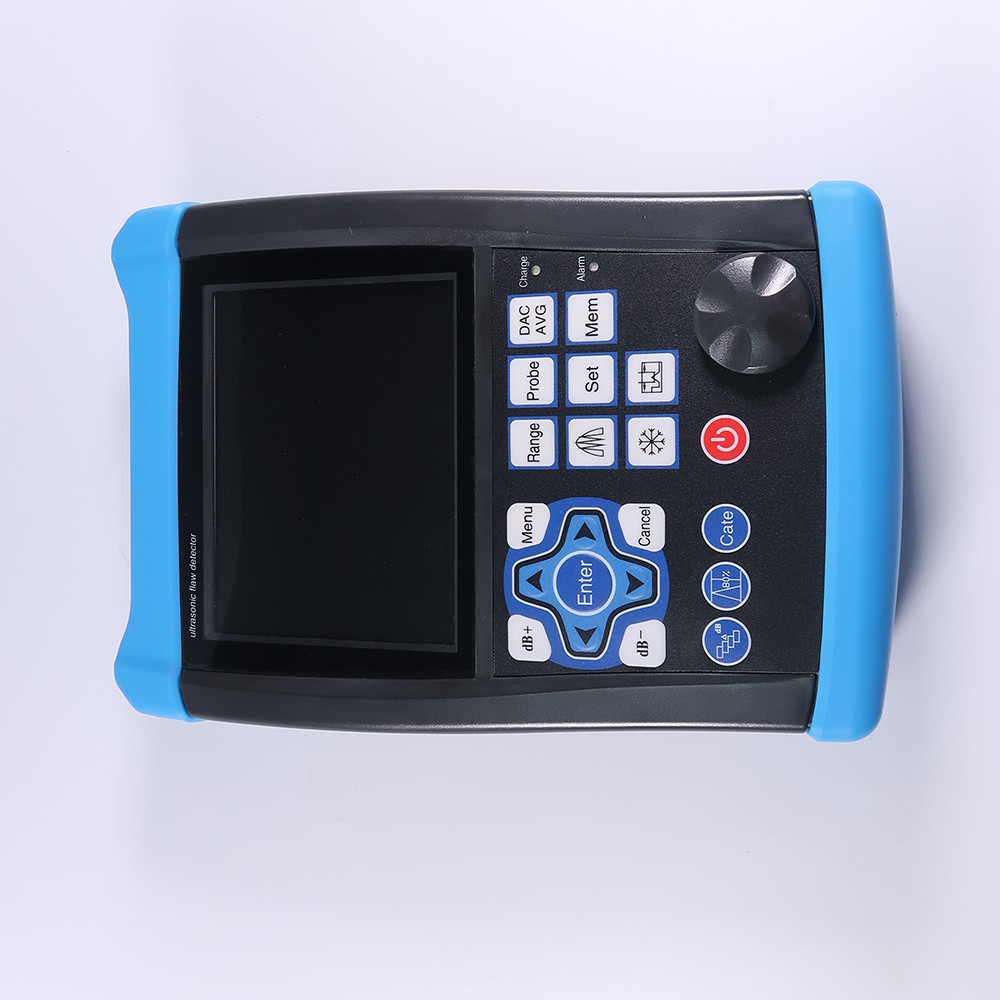

دستگاه تشخیص نقص فوق صوتی TFD810C


★دیالوگ کاربر پسند و تعاملی کمک می کند عملیات مانند کالیبراسیون، ساخت منحنی، و غیره

★تمام ابزار مورد نیاز: DAC، AVG، TCG، color Bscan، AWS، و غیره

★فرکانس تکرار نبض: 20-3000 هرتز تنظیم دقیق، اسکن با سرعت بالا، بدون از دست دادن.

★نسبت سيگنال به سر و صدا بالا، صداي شفاف و ثابت، طرح ضد سر و صدا، مناسب براي شرايط سخت کاري

★AD 12 رقمي، نمونه گيري با سرعت بالا منجر به نمودار ارتعاش بهتر با تمام جزئیات می شود. حساس است و می تواند حتی نقص های کوچک را تشخیص دهد.

★صفحه نمایش شفاف و رنگی، رابط کاربری مفید، کار را بسیار آسان تر می کند.

★ضبط ويديويي سريع و در زمان واقعي براي کشف نقص ها

★اتصال دندان آبی به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل.

★استانداردي که IP65 داره، قاب گلي آلياژ + سيليکا، ضد آب و گرد و غبار، محکم و براي هميشه دوام داره

★باتری با یک بار شارژ 15 ساعت دوام دارد. هر باتری کنترل شارژ خود را دارد بنابراین با دو باتری می تواند 24 ساعت کار کند.

مشخصات
محدوده: 0-15000 میلی متر در سرعت فولاد
سرعت مواد: 100 ∼ 20000 m/s
فرکانس تکرار نبض: 20-3000 هرتز
محدوده پویا: ≥38dB
خطی بودن: افقی: +/- 0.2% FSW، عمودی: 0.25% FSH، دقت تقویت کننده +/-1 dB.
قدرت رزولوشن:>40dB (5P14)
حساسیت باقیمانده:>66dB
رد (پوشاندن): 0 تا 80 درصد از ارتفاع کامل صفحه نمایش
500 تنظیمات استقلال، هر معیار می تواند به طور آزاد وارد شود، ما می توانیم در صحنه بدون بلوک آزمایش کار کنیم؛
حافظه بزرگ از گراف 1000A
حالت های آزمایش: اکو پالس، عنصر دوگانه و انتقال از طریق
انواع کاوشگرها: تک راست، تک زاویه، دوال راست، دوال آنج، از طریق، خزنده، سطح
مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی
واحد: اینچ یا میلی متر
نیاز به قدرت: AC Main 100-240 VAC، 50-60 Hz
تاخیر نمایش: -20 تا 3400 μs
تاخیر/تغییر صفر: 0 تا 99.99μs

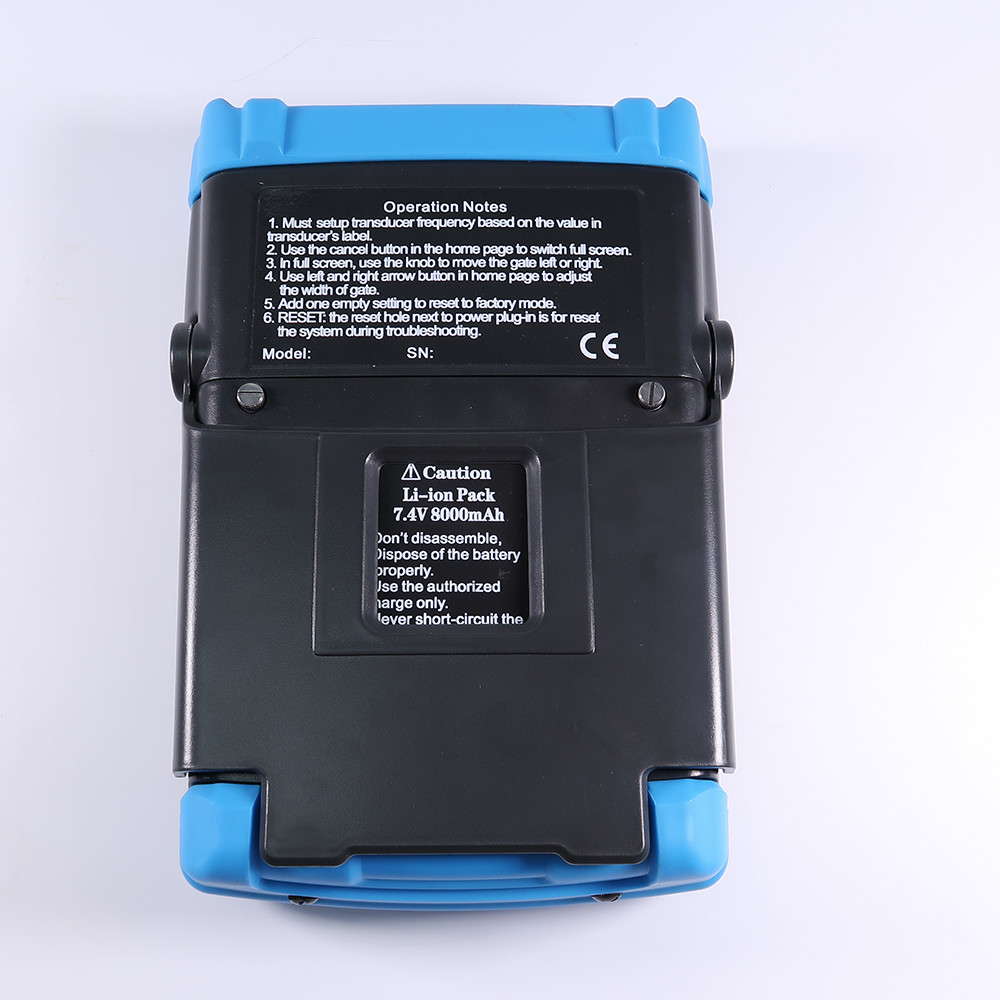

بسته باتری لیتیوم یون قابل شارژ داخلی با قدرت 7.2 ولت با ظرفیت 8000 میلی آمپر
15 ساعت زمان کار نامی بسته به روشنایی صفحه نمایش
زمان شارژ 4 ساعت
H × W × D ((ملی متر): 260 × 175 × 60 (ملی متر)
وزن:1.۲ کیلوگرم
دمای کار: -10 تا 50 درجه سانتیگراد
دمای نگهداری: -30 تا 50 درجه سانتیگراد
انرژی پالس: 200V، 300V، 400V، 500V قابل انتخاب
اصلاح: نیمه موج مثبت، نیمه موج منفی، موج کامل، سیستم RF
پهنای باند (فاصل باند تقویت کننده): 0.2 تا 35 مگاهرتز
مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی
حساسیت: حداکثر 120 دی سی بی در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 ديسيبل
اتصالات پردازنده: BNC یا LEMO

وظایف

نمایش خودکار مکان دقیق نقص ((عمق d، سطح p، فاصله s، دامنه،sz dB،ф).
اندازه گیری نقص: اندازه گیری نقص خودکار با استفاده از AVG / AVG یا DAC، سرعت گزارش پذیرش یا رد نقص.
کالیبراسیون اتوماتیک قطعات نوری، زاویه ها، لبه های جلو و سرعت مواد.
آسان برای ساخت و استفاده از DAC و AVG برای ارزیابی اکو، منحنی می تواند اصلاح و جبران شود.
با وصل کردن دیسک U، واحد می تونه حافظه نامحدودی داشته باشه.
ساخت اتوماتیک ویدیو از فرآیند تست و بازی؛ استفاده از آن، طول ویدیو نامحدود است.
اسکن رنگ B.
در اين واحد 15 استاندارد وجود داره
اتصال دندان آبی به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل.1.
ویژگی اصلاح سطح خمیده
تابع اندازه گیری ارتفاع ترک
دروازه بزرگنمایی: گسترش محدوده دروازه در سراسر عرض صفحه نمایش.
عملکرد افزایش اتوماتیک
پاکت: نمایش همزمان اسکن زنده A در نرخ به روزرسانی 60 هرتز و پاکت اسکن A
نمایش.
نگه داشتن اوج: مقایسه شکل موج اوج یخ زده با A-Scans زنده برای تفسیر آسان نتایج آزمایش.
اسکن فریز: نمایشگر فریز داده های شکل موج و مسیر صوتی را نگه می دارد.
آژیر: بیپ و ال ای دی
ساعت زمان واقعی
اکو رو پر کن
هدف گرفتن.
رنگ اکو داخل دروازه

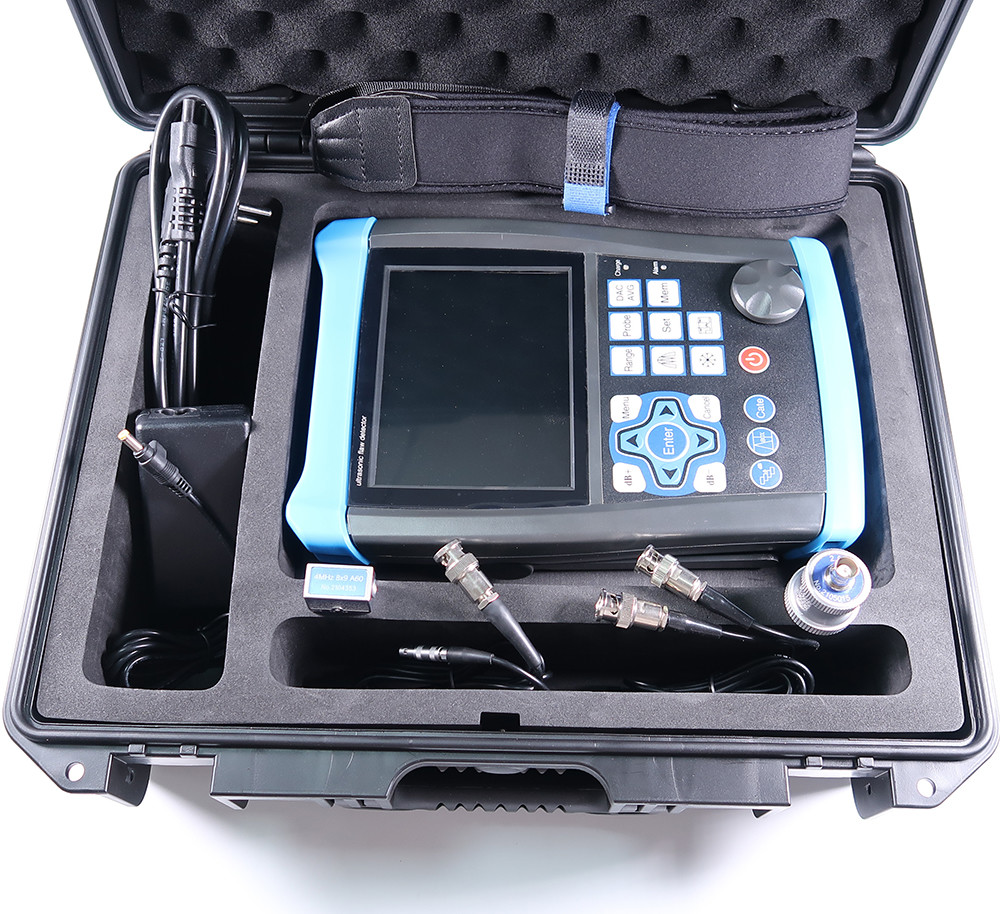

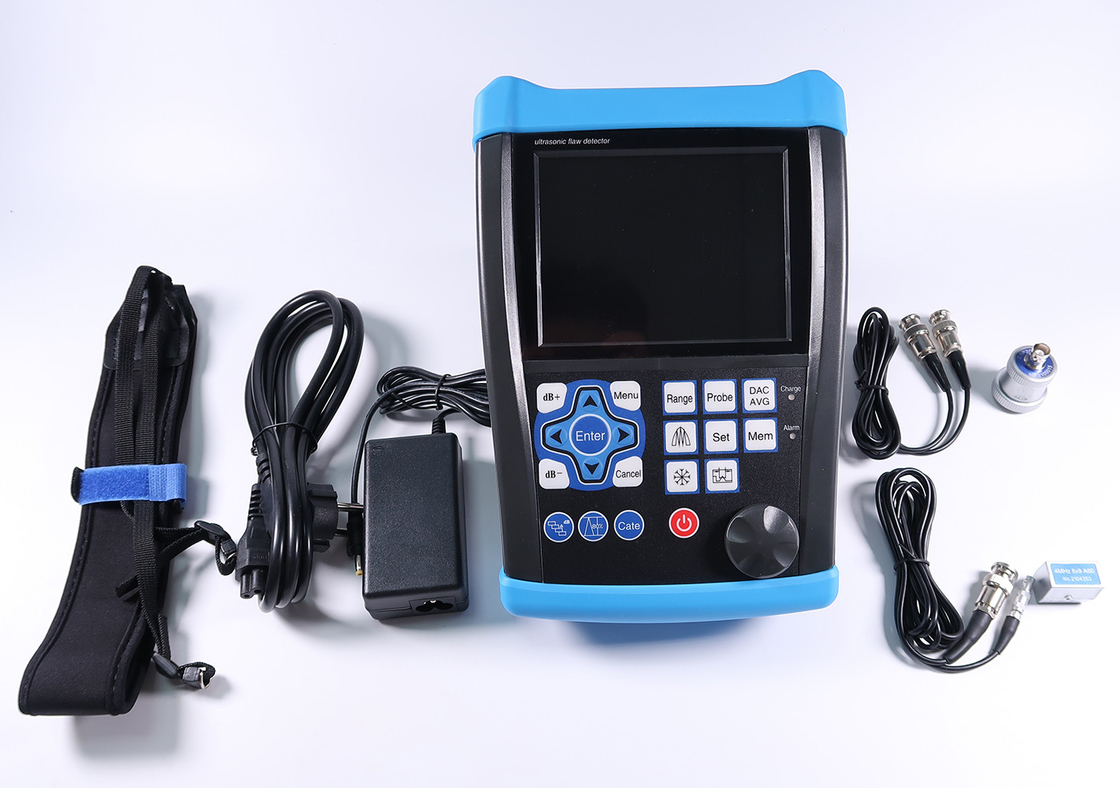

بسته ابزار پایه
دستگاه تشخیص نقص فوق صوتی قابل حمل
مبدل پرتو مستقیم (4 MHz، Φ10)
مترجم زاویه (۴ مگاهرتز، ۸ میلی متر×۹ میلی متر، ۶۰ درجه)
کابل اتصال به یکدیگر برای گیرنده (Q9-C5، یا اختیاری C9-C5)
بسته باتری لیتیوم یون قابل شارژ، 8 آمپر ساعت
منبع برق/ واحد شارژر
راهنمای کار در زبان انگلیسی
نرم افزار اپلیکیشن
کمربند
