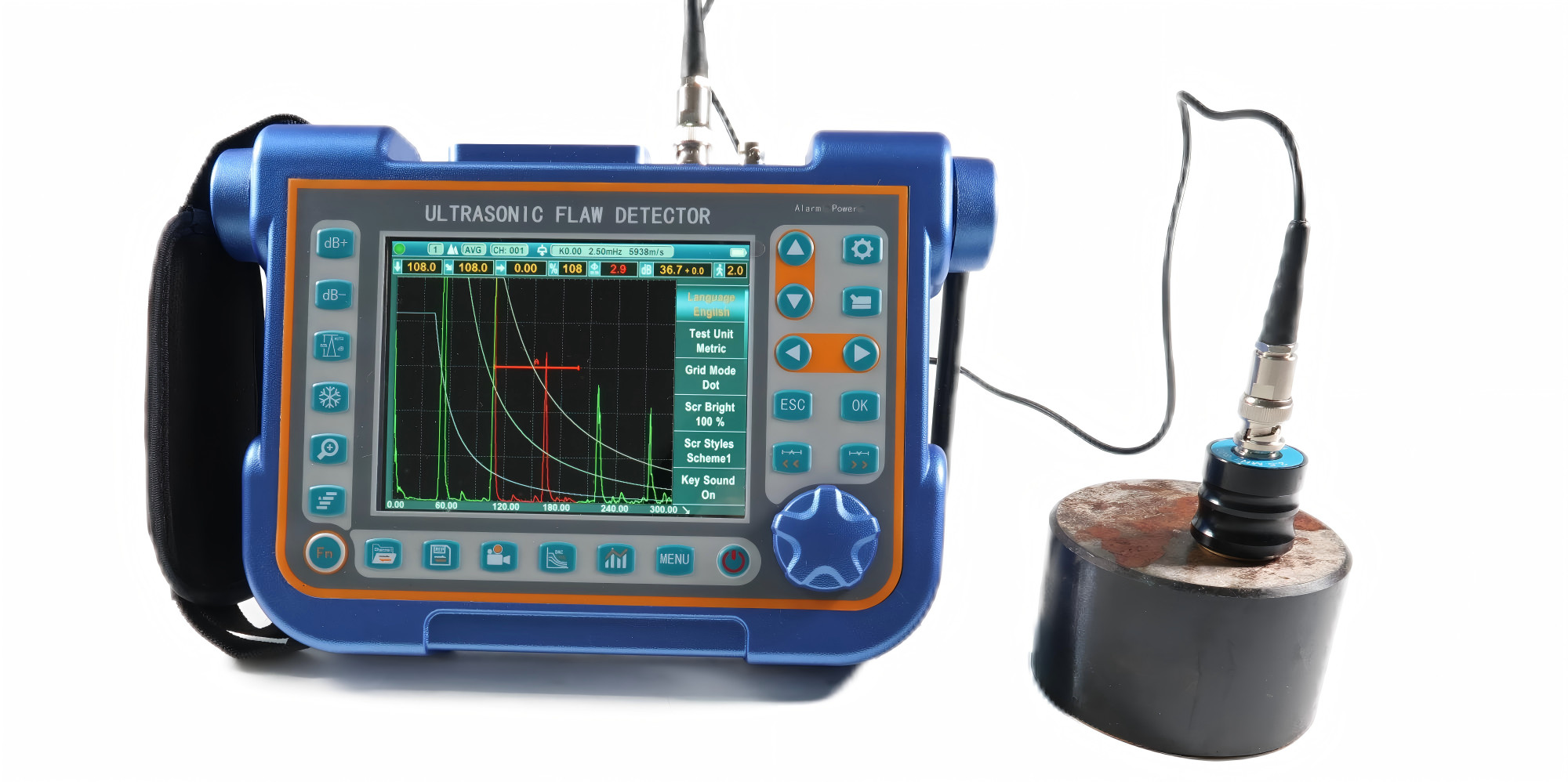

دستگاه تشخیص عیب فوق صوتی TFD807C

دستگاه تشخیص عیب فوق صوتی TFD807C





مقدمه

این ابزار یک دستگاه تشخیص نقص فوق صوتی صنعتی قابل حمل است که می تواند نقص های مختلف (شکاف ها، گنجانده ها، منافذ و غیره) را در قطعه کار به سرعت تشخیص دهد، شناسایی، ارزیابی و تشخیص دهد.راحت، بدون آسیب و با دقت. آن را می توان در هر دو آزمایشگاه و در سایت مهندسی استفاده می شود. این ابزار می تواند به طور گسترده ای در تولید، آهن و فولاد فلزات، پردازش فلزات،صنعت شیمیایی و سایر زمینه هایی که نیاز به تشخیص نقص و کنترل کیفیت دارندهمچنین به طور گسترده ای در بازرسی ایمنی آنلاین و ارزیابی عمر در زمینه های هوافضا، حمل و نقل راه آهن، دیگ و ظروف فشار و غیره استفاده می شود.
این ابزار می تواند به طور گسترده ای در یافتن و اندازه گیری ترک های پنهان، حفره ها، انحلال ها و وقفه های مشابه در جوش ها، جعل ها، بلیت ها، محورها، شاخه ها، مخازن و ظروف تحت فشار، توربین ها،و اجزای ساختاری.

ویژگی های ابزار

سخت افزار اصلی با ARM + FPGA طراحی شده است و نرم افزار از یک سیستم عامل چند وظیفه بسیار قابل اعتماد استفاده می کند که عملکرد، قابلیت حمل و نقل،دوام و قابلیت اطمینان ابزار.
این ابزار از یک منوی master-slave استفاده می کند و با کلید های میانبر و یک دکمه چرخشی دیجیتال طراحی شده است. این ابزار سبک و قابل حمل است و می تواند با یک دست نگه داشته شود.

مننمايش

صفحه نمایش LCD چند رنگی با وضوح بالا (۶۴۰×۴۸۰ پیکسل) و چند رنگی TFT. صفحه نمایش شکل موج ظریف تر و انسانی تر است.

4 سبک رابط کاربری را می توان با توجه به محیط انتخاب کرد.
صفحه LCD با 60 هرتز سریع قادر به نمایش تغییرات ظریف شکل موج
روشنایی LCD را می توان آزادانه تنظیم کرد.

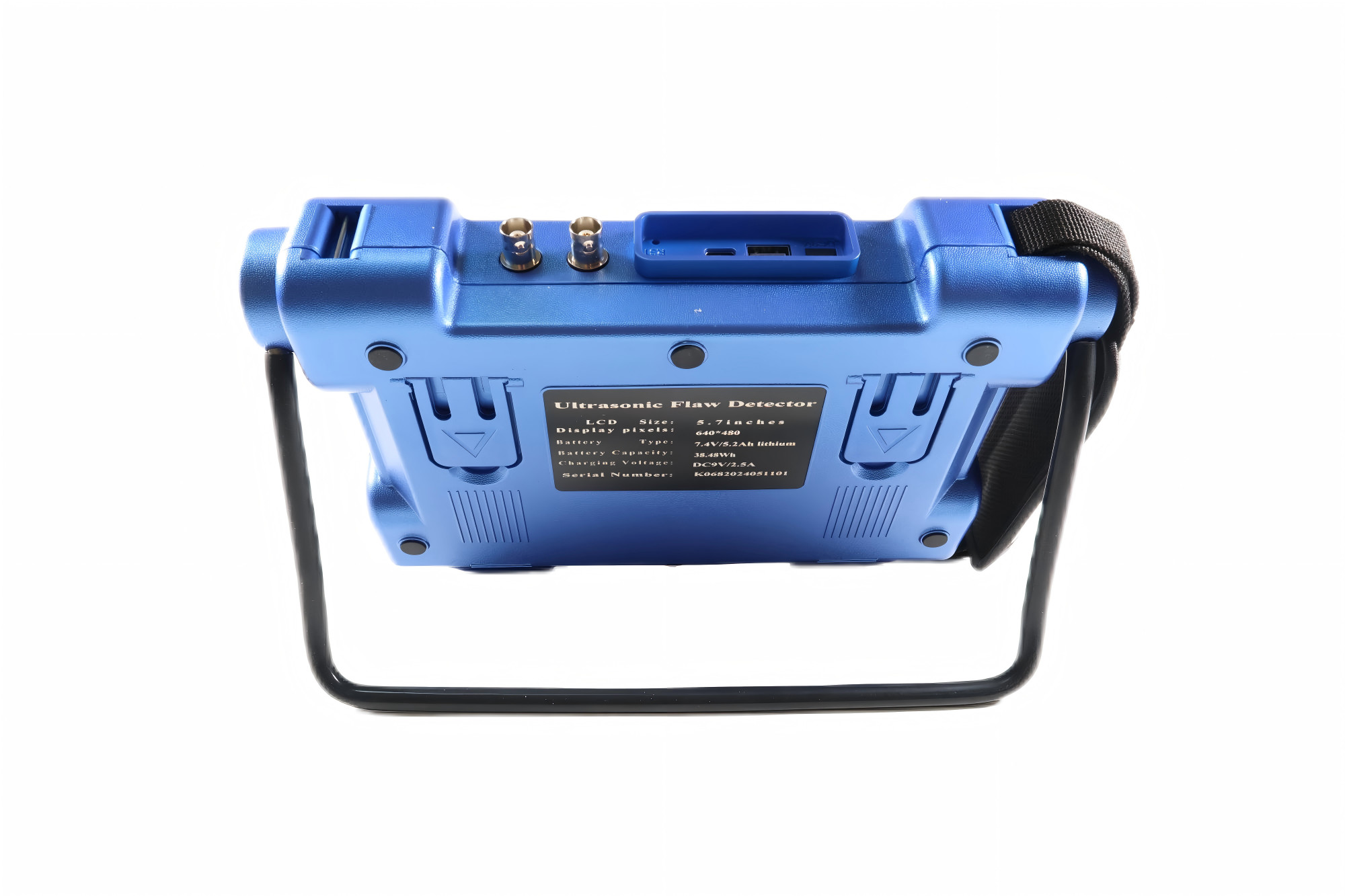

منشکل

پوسته فلزی تمام آلومینیوم قوی و با دوام است و عملکرد محافظ الکترومغناطیسی بسیار خوب است.
نگهدارنده خنک کننده 360 درجه ای و پوشش لاستیکی آسان برای استفاده هستند.
پنل شیشه ای سخت شده، بسیار سخت، مقاوم به لباس و مقاوم به خراش

منتصویر صفحه نمایش و گزارش تشخیص نقص PDF

تصاویر در زمان واقعی از تمام صفحات و گزارش های تشخیص نقص، و آنها را به عنوان تصاویر BMP به دیسک U ذخیره کنید، که می تواند به عنوان تصاویر رنگی یا خاکستری تنظیم شود.
گزارش تشخیص نقص را به عنوان یک فایل PDF صادر کنید و آن را به یک دیسک U برای بایگانی و چاپ آسان ذخیره کنید.
تمام محتویات فایل PDF را می توان با توجه به نیازهای کاربر سفارشی کرد.
تصاویر BMP و فایل های PDF را می توان در یک کامپیوتر یا تلفن همراه مشاهده کرد.

منمحدوده

تا 15000mm در فولاد؛ محدوده قابل انتخاب در مراحل ثابت یا به طور مداوم متغیر. مناسب برای استفاده در قطعات کار بزرگ و در اندازه گیری های با وضوح بالا.

منپالس

انرژی پالس قابل انتخاب بین 100V، 200V، 250V، 300V، 350V، 400V و 500V است.
پهنای پالس قابل تنظیم از 0.1μs تا 0.5μs برای تطبیق ساندها با فرکانس های مختلف.
فرکانس تکرار پالس قابل تنظیم از 20 هرتز تا 2 کلو هرتز.
خنک کننده انتخاب شده بین 50Ω، 150Ω، 250Ω و 500Ω برای عملکرد بهینه سُند
انتخاب سُند: سُند یک کریستال، سُند دو کریستال، سُند زاویه ویژه، سُند نفوذ، سُند صعود.

منگیرنده

نمونه گیری: 16 رقم AD کنورتر در سرعت نمونه گیری 320 MHz
اصلاح: نیمه موج مثبت، نیمه موج منفی، موج کامل و RF
پهنای باند آنالوگ: قابلیت 0.2MHz تا 20MHz با محدوده فرکانس قابل انتخاب (به طور خودکار توسط ابزار تنظیم می شود) برای مطابقت با سنج برای عملکرد بهینه.
افزایش: 0 dB تا 110 dB تنظیم شده در مراحل قابل انتخاب 0.1 dB، 2 dB، 6 dB.

مندروازه ها

دو دروازه کاملا مستقل طیف وسیعی از گزینه های اندازه گیری برای ارتفاع سیگنال یا فاصله را با استفاده از پیک تریگر ارائه می دهند.
حالت اکو به اکو اجازه می دهد موقعیت دقیق دروازه برای سیگنال هایی که بسیار نزدیک به هم هستند.
شروع دروازه: متغیر در کل محدوده نمایش داده شده
عرض دروازه: متغیر از شروع دروازه تا پایان محدوده نمایش داده شده
ارتفاع دروازه: متغیر از 0 تا 99٪ ارتفاع صفحه نمایش کامل
هشدار: حد مثبت/منفي با چراغ فلش LED

منحافظه

ابزار دارای حافظه بزرگ ظرفیت داخلی است و داده ها و فایل ها به دلیل قطع برق ابزار از دست نمی روند.
حافظه 500 فایل کانال برای ذخیره تنظیمات کالیبراسیون و پارامتر سنج.
حافظه 1000 فایل گزارش موج برای ذخیره امواج اسکن A و تنظیمات
تمام پرونده ها را می توان ذخیره کرد، به یاد آورد و پاک کرد.
تنظیمات کانال و فایل های گزارش را می توان از طریق دیسک U صادر کرد و اطلاعات نیز می توانند در مقادیر نامحدودی از طریق حافظه USB ذخیره شوند.

منضبط کننده ویدیو

ضبط کننده ویدیو در بسیاری از شرایط مفید است، برای کسانی که می خواهند فعالیت های سنجش را بعداً تجزیه و تحلیل کنند بسیار مناسب است.
ابزار می تواند روند آزمایش را ضبط کند و آن را به عنوان یک فایل ویدئویی ذخیره کند، که می تواند از طریق ابزار یا نرم افزار ویژه پخش شود.و هر فایل ویدئویی می تواند تا 5 دقیقه طول بکشد.
اگر شما انتخاب کنید که فایل ویدیویی را به دیسک U ذخیره کنید، تعداد و مدت زمان فایل ویدیویی محدود نخواهد شد.
ثبت و تکرار فرآیند آزمایش، برای مطالعه و تجزیه و تحلیل آینده تشخیص نقص، امکان بسیار خوبی را فراهم می کند.
پخش ویدیو از توقف، سرعت جلو، سرعت عقب و توقف پشتیبانی می کند.
وظایف

• کالیبراسیون اتوماتیک: کالیبراسیون اتوماتیک حرکت صفر، زاویه سُند (قیمت K) و سرعت ماده.
• موقعیت خطا: نمایش زنده مسیر صدا، پروژکتور (فاصل سطح) ، عمق، دامنه،
• اندازه گیری نقص: اندازه گیری نقص خودکار با استفاده از AVG یا DAC، سرعت گزارش پذیرش یا رد نقص.
• عملکرد: ضخامت / عمق می تواند در خواندن دیجیتال هنگام استفاده از یک کاوشگر معمولی و فاصله سطح و عمق به طور مستقیم هنگام استفاده از کاوشگر زاویه نمایش داده شود.
• DAC/AVG: منحنی به طور خودکار تولید می شود و نقاط نمونه گیری را می توان جبران و اصلاح کرد. منحنی به طور خودکار با افزایش شناور می شود، به طور خودکار با فاصله تشخیص گسترش می یابد,و به طور خودکار با زمان تاخیر حرکت می کند. می تواند منحنی AVG هر دیافراگم را نشان دهد.
• AWS D11انتخاب این استاندارد می تواند محاسبات دستی را کاهش دهد و کارایی تشخیص را بهبود بخشد.
• ویژگی اصلاح سطح خمیده
• تابع اندازه گیری ارتفاع ترک
• بزرگ کردن دروازه: گسترش محدوده دروازه بر روی کل عرض صفحه نمایش.
• ضبط و پخش ويديو
• تابع خود افزونه
• پوشش: نمایش همزمان A-scan زنده در 60 Hz و پوشش نمایش A-scan
• نگه داشتن اوج: مقایسه شکل موج اوج یخ زده با A-Scans زنده برای تفسیر آسان نتایج آزمایش.
• علامت اوج: ضبط و علامت گذاری اوج در زمان واقعی
• رمزگذاری اکو: نمایش 1 ~ 9 منطقه نمایش اکو در رنگ های مختلف، برای تجزیه و تحلیل موقعیت نقص استفاده می شود.
• یخ زدگی اسکن: یخ زدگی نمایش داده های شکل موج و فاصله آزمایش را نگه می دارد.
• B ویژگی نمایش اسکن. به طور غریزی شکل نقص قطعه کار را نشان می دهد و نتیجه تشخیص بصری تر است.


ساعت زمان واقعی
ساعت دستگاه داره ساعت رو دنبال مي کنه
ارتباطات
دو پورت USB2.0 با سرعت بالا. دو حالت USB را می توان انتخاب کرد: U-DISK و U-BRIDGE. در حالت U-DISK، فایل های پیکربندی کانال، فایل های گزارش نقص،عکس صفحه نمایش و فیلم های ضبط شده می تواند به U-DISK ذخیره شوددر حالت U-BRIDGE، ابزار داده ها را با نرم افزار DataPro مبادله می کند.
باتری
باطری لیتیوم یون با ظرفیت بزرگ و عملکرد بالا
زمان کار مستمر بیش از 12 ساعت، زمان شارژ معمول 4-6 ساعت
دستکش
تنظیمات عملیاتی به راحتی و به سرعت با استفاده از دکمه چرخش انجام می شود.
ارتقاء نرم افزار
نرم افزار را می توان به راحتی از طریق U-DISK ارتقا داد. ارتقا باعث آسیب به دستگاه نخواهد شد.

مشخصات

• محدوده اندازه گیری: 0 تا 15000 میلی متر، در سرعت فولاد
• فرکانس تکرار پالس از 20 تا 2000 هرتز
• سرعت مواد: 1000 تا 20000m/s
• فرکانس تکرار پالس از 20 تا 2000 هرتز
• محدوده پویا: بیشتر از 40دبی
• خطی بودن سیستم: افقی: +/- 0.2% FSW

عمودی: 0.25٪ FSH، دقت تقویت کننده +/-1 دی بی.

• قدرت تصفيه: بيشتر از 40 ديسيبل
• حساسيت: بيشتر از 50 ديسيبل ((شکافي عميق 200 ميلي مترF2
• رد (پوشاندن): 0 تا 80 درصد از ارتفاع کامل صفحه نمایش
• سر و صدا: کمتر از 10%
• مانیتورهای دروازه: دو دروازه مستقل قابل کنترل در کل محدوده پاکسازی
• افزایش: حداکثر 110 دسی بل در وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 ديسيبل
• پهنای باند (فاصل باند تقویت کننده): 0.2 تا 20 مگاهرتز
• جابجایی نبض: بیشتر از 32دب
• تاخیر نمایش: -20 تا 3400 μs
• تاخیر/تغییر صفر: 0 تا 99.99μs
• حالت های آزمایش: اکو پالس، عنصر دوگانه و انتقال از طریق
• پالس: پالس موج قابل تنظیم
• انرژی پالس: 100V، 200V، 250V، 300V، 500V قابل انتخاب
• اصلاح: نیمه موج مثبت، نیمه موج منفی، موج کامل، RF
• واحد: اینچ یا میلی متر
• اتصالات پردازنده: BNC یا LEMO
• نیاز به قدرت: AC Main 100-240 VAC، 50-60 Hz
• دمای کار: -10°C تا 50°C، دمای ذخیره سازی: -30°C تا 50°C

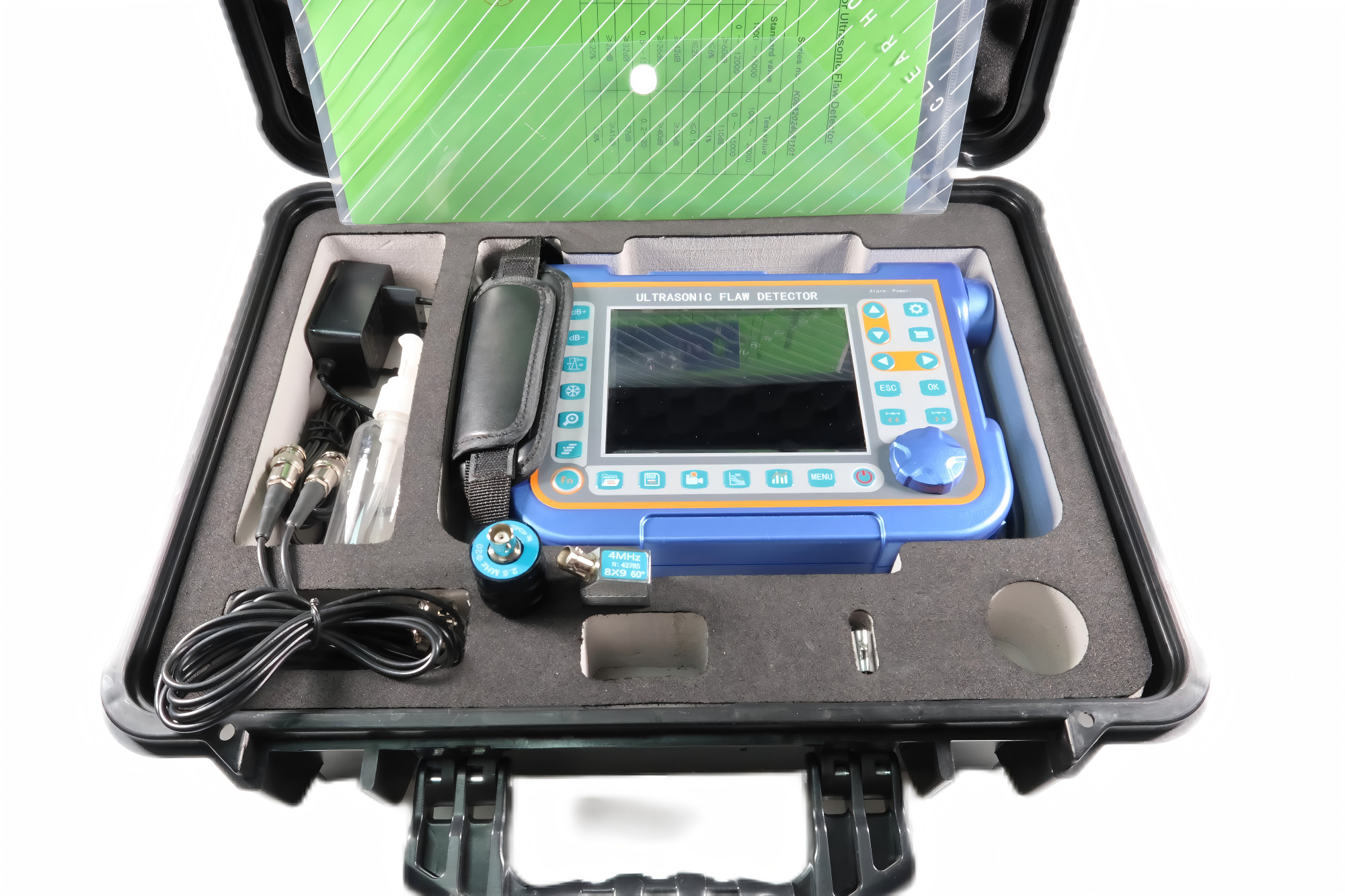

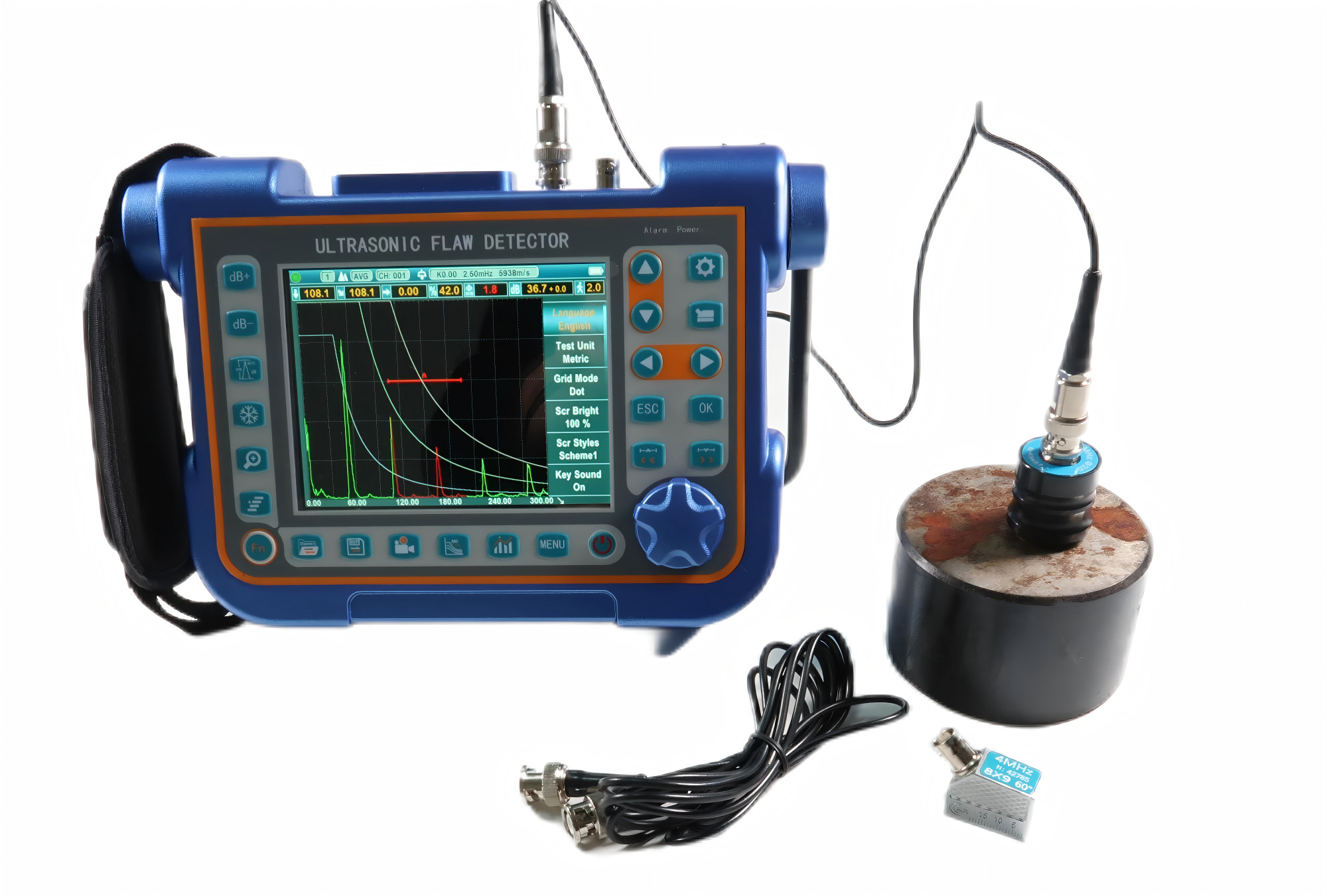

بسته استاندارد:میزبان ،مراقب مستقیم ،مراقب زاویه 4MHz ، کابل اتصال پروب ،آداپتور برق و کابل ،برنامه کامپیوتر ،کابل ارتباطات ،کتابچه راهنمای کاربر ،قفل ابزار
